户外城市街道铝合金栏杆带缆桩设计

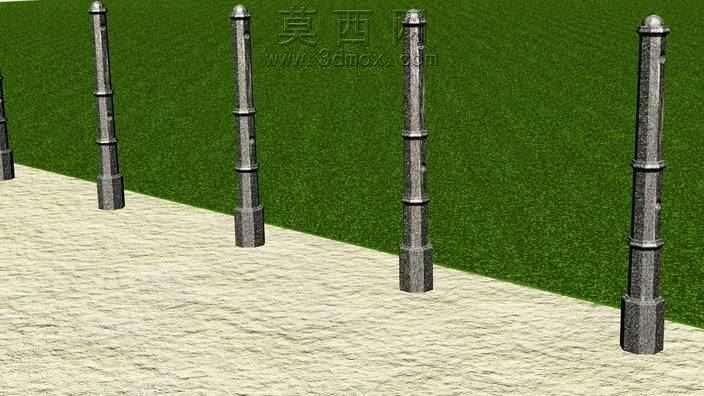

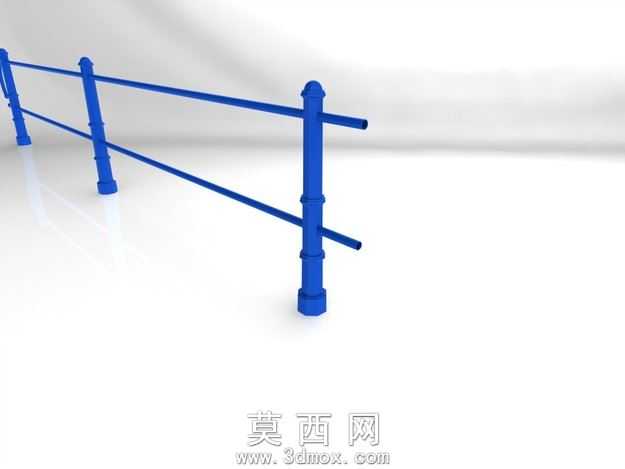

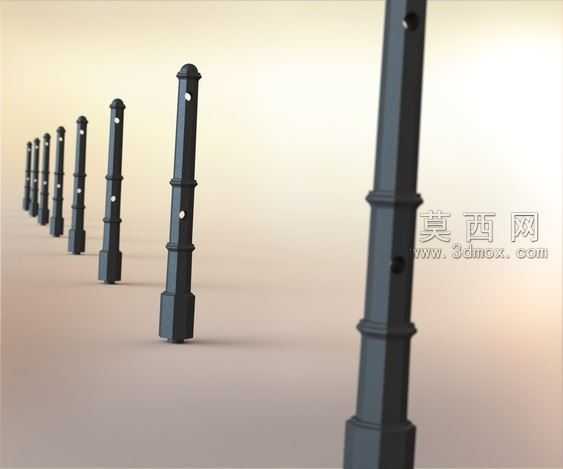

本作品为适配城市户外滨水、步行街区场景的栏杆带缆桩三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于嵌入式安装的受力需求，拆分出顶部圆头封盖、桩身主体、中部加固环、底部连接基座、预埋钢管段五大核心结构模块，各模块间采用同轴心配合、重合配合完成装配约束，确保整体结构的同轴度误差控制在0.1mm以内，符合户外五金构件的加工精度要求。材质设置阶段，针对铝合金桩身主体，赋予哑光深灰色金属材质，调整材质的粗糙度参数至0.6、金属度至0.85，还原铸铝构件经户外喷塑处理后的细腻磨砂质感，同时在桩身预留的穿缆孔位置添加轻微的倒角高光细节，模拟金属构件机加工后的边缘反光效果；底部预埋钢管段赋予碳钢氧化材质，添加轻微的锈迹纹理做旧处理，匹配其嵌入混凝土基础后的长期使用场景；中部的三道加固环单独设置略深于桩身的金属色，强化结构的层级视觉感。渲染阶段采用工作室三点布光方案，主光源从侧上方45度角打亮桩身主体，勾勒出竖向柱体的轮廓线条，辅光源从另一侧补光弱化暗部死黑，添加微弱的地面投影效果，投影透明度设置为0.3，既还原构件的真实落地感，又不会遮挡桩身底部的结构细节。设计思路上，充分结合德国户外护栏的实用需求，桩身采用多段变径结构搭配三道环形加固筋，在不额外增加整体重量的前提下提升桩身的抗撞击、抗牵拉性能，顶部圆头设计避免尖锐棱角带来的通行安全隐患，桩身中上部预留的横向穿缆孔可灵活穿设钢缆，实现相邻桩体之间的护栏连接功能，底部加粗的连接基座搭配加长预埋钢管段，可直接嵌入混凝土基础完成安装，无需额外的焊接固定工序，适配城市街道、滨水步道、景观平台等多种户外场景的安装需求，整体造型简洁规整，兼具结构实用性与景观装饰性，可直接用于户外景观工程的方案展示、构件加工开模的参数参考。
