DN802弯连接管配套树木地下滴灌系统

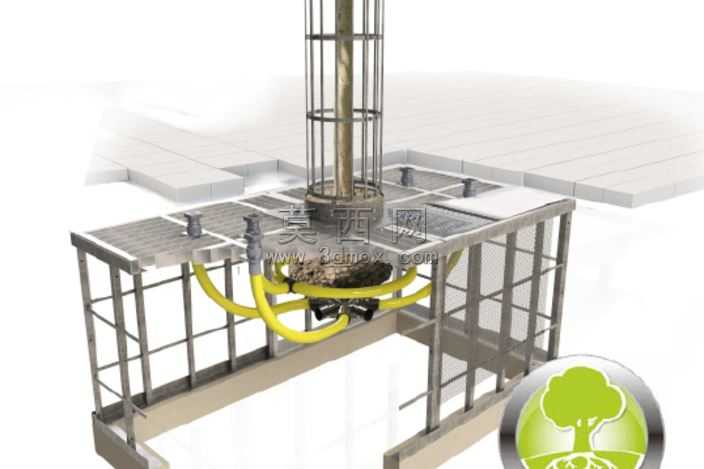

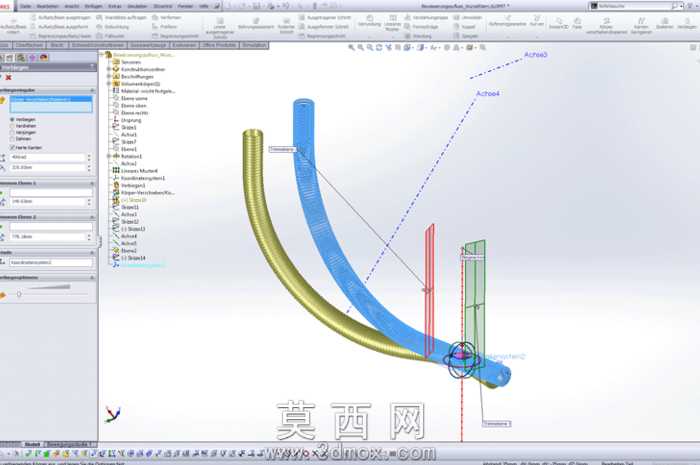

本作品采用SolidWorks 2013完成全参数化三维建模，针对城市行道树、城镇景观树的地下精准灌溉需求，搭建适配DN802规格弯连接管的HUNO TreeCare地下滴灌系统完整模型。建模阶段首先梳理系统整体层级逻辑，以树木种植点位为核心定位基准，先完成地下预埋管路的路径绘制，针对德国标准DN80公称尺寸的管路参数，精准匹配2折弯连接管的曲率半径、接口公差，确保管路衔接处无错位、无干涉，每段管路的壁厚、接口法兰尺寸均参照实际给排水管件标准设定，还原真实产品的装配精度。地面承载框架采用方钢型材搭建格栅式支撑结构，建模时逐一绘制型材截面草图后通过拉伸、阵列命令生成框架主体，表面预留管路穿装孔位与检修盖板安装位，框架表面赋予拉丝不锈钢材质，调整金属粗糙度与反射参数，还原户外金属构件的哑光金属质感。管路部分区分硬质输水管与柔性滴灌管两类材质，硬质输水管赋予深灰色工程塑料材质，添加细微的磨砂纹理模拟PVC管材的表面质感，柔性黄色滴灌管通过扫描特征生成弯曲路径，调整材质的漫反射颜色与高光参数，还原橡胶软管的半哑光弹性质感，管路接口处的快接接头、控水阀门单独建模，细化接头处的卡扣、密封胶圈结构，提升模型细节真实度。树木根部区域的模型还原了种植土球、根系固定笼的结构，钢筋固定笼采用圆周阵列的钢筋杆件搭配环形箍筋搭建，赋予锈蚀钢筋的做旧材质，与周边的铺装地面、检修盖板形成材质层次区分。渲染阶段采用户外自然光环境，添加柔和的环境遮蔽效果，清晰呈现地下管路与地面框架的装配关系，既展示了弯连接管在管路转向处的衔接作用，也完整呈现整套滴灌系统围绕树木布设的布局逻辑，可用于市政绿化灌溉方案展示、管件产品装配演示、绿化工程施工交底等场景，模型结构严谨，各部件可单独拆解编辑，能够直接导出工程图纸用于生产参考或方案汇报。
