户外不锈钢公园烧烤炉结构设计

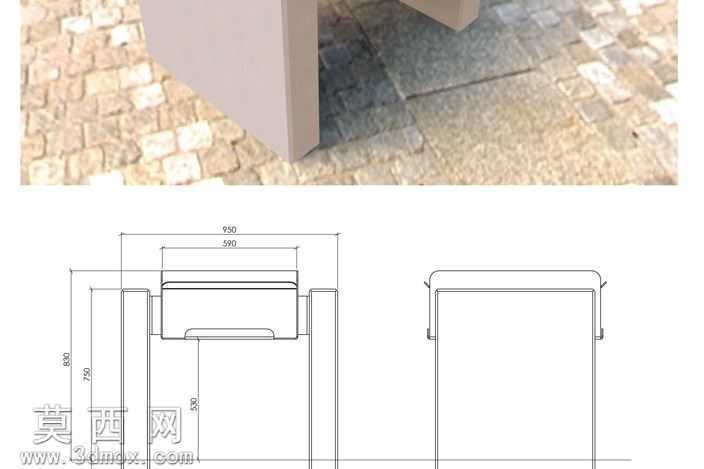

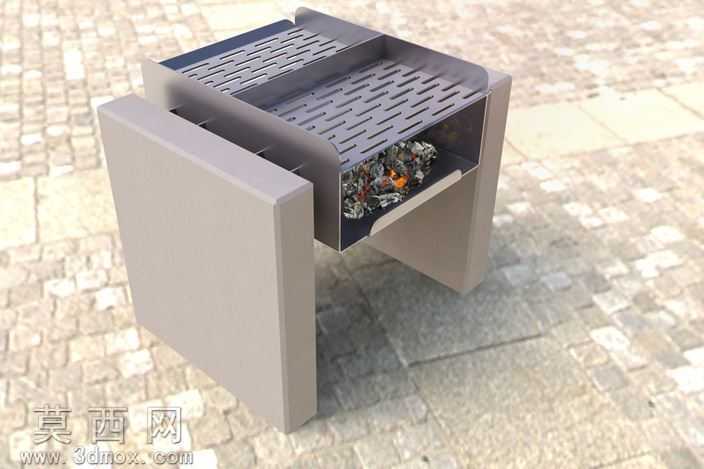

本作品为户外公共场景使用的不锈钢烧烤炉三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先对整体支撑结构进行基准定位，两侧采用厚重的混凝土质感支撑侧腿作为承重基础，建模时通过拉伸、拔模特征完成侧腿的实体构建，保证侧腿的倾斜角度与整体重心匹配，避免使用过程中出现侧翻风险。中部炉体部分采用食品级不锈钢材质进行建模，首先构建外层防护壳体，通过钣金折弯特征模拟真实不锈钢板材的弯折工艺，预留出炭灰承接抽拉槽的安装空间，抽拉式接灰盒采用独立零件建模，通过配合约束实现抽拉滑动的运动仿真，方便使用后清理炭渣。上部烤架区域采用阵列特征完成条形烤网的镂空结构设计，烤网的缝隙宽度经过参数化调整，既保证炭火热量能够均匀传递到食材表面，又避免小型食材掉落进炭仓。炉体内部的炭仓采用分层结构设计，中部设置炭网支撑结构，通过焊接特征模拟真实生产中的拼接工艺，保证炭块放置的稳定性，同时预留通风间隙保障炭火充分燃烧。渲染阶段采用Keyshot进行材质与场景搭建，两侧支撑腿赋予哑光混凝土材质，调整粗糙度参数模拟户外石材的磨砂质感，不锈钢部件分别赋予不同的材质属性：炉体外层采用拉丝不锈钢材质，调整金属拉丝纹理方向与反射强度，还原真实不锈钢板材的表面质感；烤网部分采用哑光磨砂不锈钢材质，降低反射率模拟长期高温使用后的金属表面状态；内部炭块区域采用混合材质，搭配燃烧的炭火粒子效果，还原烧烤炉使用时的真实状态。场景搭配户外砖石地面环境，调整自然光的照射角度与阴影参数，通过全局光照计算让整体渲染效果更贴近真实户外公园的使用场景。设计过程中充分考虑公共使用场景的耐用性需求，所有金属边缘均做圆角钝化处理，避免使用过程中划伤使用者，整体结构无多余外露连接件，通过隐藏式焊接结构保证整体外观的简洁性，同时提升结构的抗破坏能力，适配公园高频次公共使用的需求。
