轮式车辆用多片式钢板弹簧悬架结构

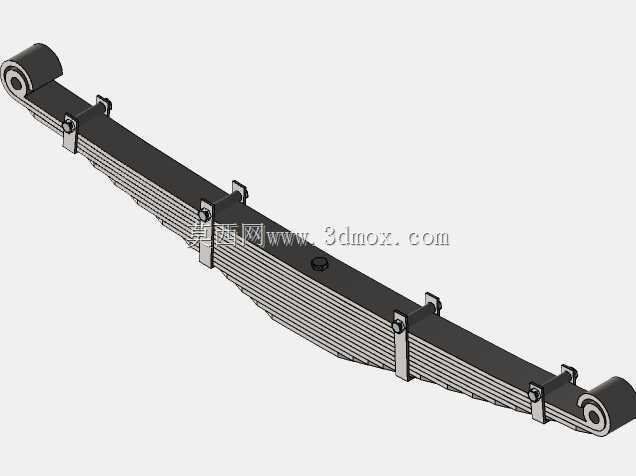

　　在轮式非承载式车身的商用车、重载工程车辆以及部分硬派越野车型的底盘系统中，钢板弹簧悬架是承担承载与缓冲功能的核心弹性构件，这套多片叠合式的钢板弹簧结构，完全围绕重载工况下的受力特性做结构匹配，没有冗余的装饰性设计，每一处结构细节都对应实际装车后的受力传递需求。从结构组成来看，整套构件由多片长度渐变的合金弹簧钢片叠合组成，最长的主片两端加工有卷耳结构，前端卷耳通过销轴直接与车架大梁的安装支座铰接，作为固定端传递纵向力与横向力，后端卷耳则通过吊耳结构与车架连接，预留出弹簧受力变形时的纵向伸缩余量，避免钢板在压缩、回弹过程中出现运动干涉或附加应力。叠合的钢片从主片到最短的副片，长度依次递减，组装后整体形成近似等强度梁的结构形态，这种设计思路是为了让弹簧在承受垂直载荷时，各片钢片的应力分布尽可能均匀，避免局部应力集中导致的单片断裂问题，相比单片式钢板弹簧，多片叠合的结构在相同承载能力下可以更好地适配不同载荷区间的刚度需求，空载时仅主片和靠近主片的几片钢片参与变形，保证基础的缓冲舒适性，重载时所有钢片共同受力，提供足够的支撑刚度，抑制车身侧倾和过度下沉。

　　从安装边界来看，主片两端卷耳的同轴度、各钢片之间的贴合间隙都有明确的工程要求，钢片之间通过U型螺栓和中心螺栓定位锁紧，U型螺栓的安装位置对应车桥的固定座，整套弹簧通过U型螺栓紧固在车桥的上方或下方，根据车型的悬架布置形式不同，安装位置会有区别，但核心的定位逻辑一致：中心螺栓的位置对应车桥的中心定位孔，保证弹簧受力时不会出现横向窜动，各钢片上的卡扣结构用于限制钢片之间的横向错位，避免车辆在颠簸路面行驶、侧向受力时钢片出现侧向滑移，影响行驶稳定性。在实际应用场景中，这类钢板弹簧悬架不需要额外布置复杂的导向机构，自身就可以承担传递纵向力、侧向力以及力矩的作用，相比独立悬架的多连杆结构，结构更简单，维护成本更低，承载能力更强，非常适合重载工况下的货运车辆、工程作业车辆使用，在矿区作业的自卸车、长途运输的重型货车、农用运输拖拉机上，这类多片钢板弹簧悬架的应用占比极高，能够适应非铺装路面的大冲击载荷，即使出现单片钢片断裂的故障，也不会直接导致整个悬架完全失效，车辆可以低速行驶到维修点位，故障容错率更高。

　　设计过程中需要重点考虑的参数包括各片钢片的厚度、长度、弧高以及预应力设置，组装前各片钢片会预制不同的曲率，主片的曲率半径最大，越靠下的副片曲率半径越小，组装完成后各片钢片之间存在初始的预压应力，这种设计可以抵消车辆承载时主片受到的拉应力，提升主片的疲劳寿命，避免主片在长期交变载荷下出现断裂。弹簧两端的卷耳内部需要压装耐磨衬套，衬套多采用橡胶或聚氨酯材质，一方面可以缓冲铰接位置的冲击，另一方面可以减少销轴与卷耳之间的磨损，日常维护只需要定期加注润滑脂即可，维护难度远低于其他类型的悬架结构。钢片之间在组装时会涂抹润滑脂，减少钢片相对滑动时的摩擦噪音，同时避免钢片接触面出现锈蚀，保证各片之间可以顺畅滑动，让弹簧的刚度特性符合设计预期。需要注意的是，这类钢板弹簧的刚度特性属于非线性，随着载荷增加，弹簧的变形量增长速率会逐渐放缓，刚好匹配车辆从空载到重载的载荷变化需求，不需要额外增加辅助弹簧就可以覆盖较宽的载荷区间，在选型匹配时，需要根据车辆的额定轴荷、动载系数、悬架动行程参数来确定钢板弹簧的片数、各片厚度以及总弧高，保证车辆在满载状态下弹簧的静挠度在合理区间，既不会因为刚度过大导致颠簸路面冲击直接传递到车架，也不会因为刚度过小导致满载时弹簧撞击缓冲块，失去缓冲作用。
