立式小型海水反渗透淡化装置结构设计

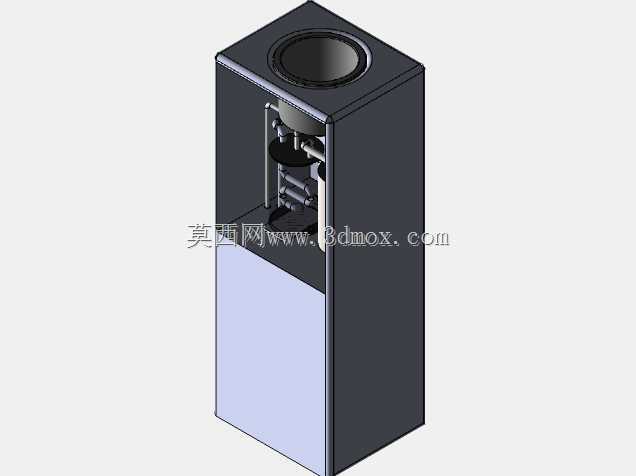

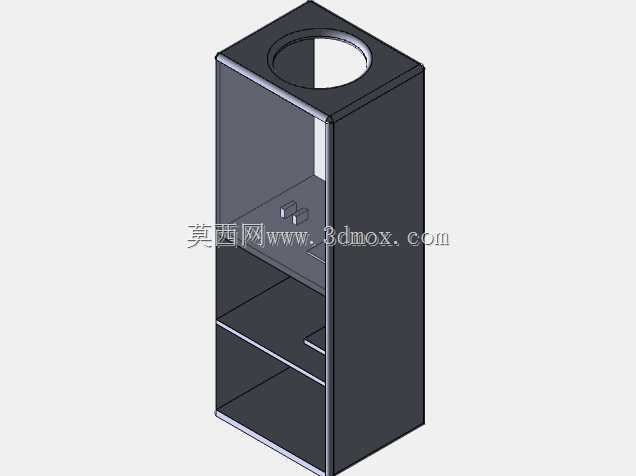

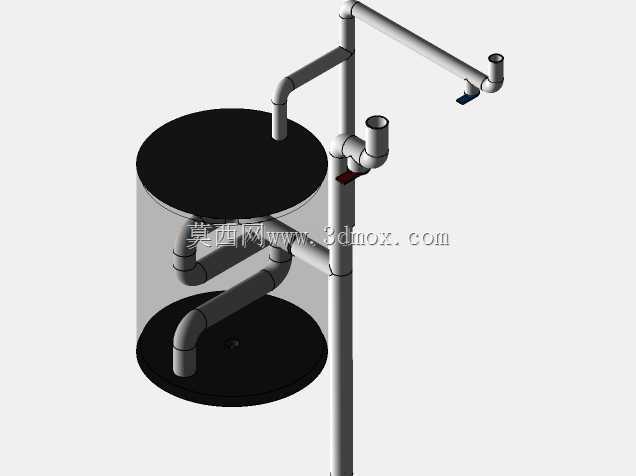

　　在远洋作业平台、海岛驻点、小型科考船这类缺乏持续淡水补给的场景中，大型集中式海水淡化设备往往受限于安装空间、运维条件难以适配，小型集成化的反渗透淡化单元就成了刚需配置。这套立式结构的海水反渗透装置，就是针对小体量用水需求开发的集成化处理单元，整体采用立柜式封闭结构，将预处理、反渗透膜组、加压管路、控制元件全部整合在单台柜体内，不需要额外搭建分散的处理工段，落地即可接入取水与出水管道完成部署。从结构布局来看，设备采用上下分段式设计，下部柜体为封闭空腔，可预留用于放置预处理滤芯、高压泵组以及电控模块的安装空间，上部区域采用半开放透视结构，将反渗透膜柱、管路阀组、流量调节元件集中布置，既方便日常运维时观察组件运行状态，

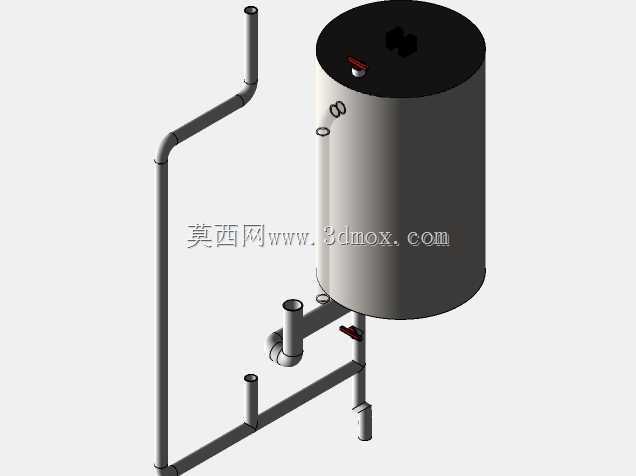

　　也能通过上部的敞口结构完成膜元件的更换与管路检修，不需要完全拆解柜体外壳。设备顶部设置圆形的原水进水接口，可直接对接海水取水管道，接口下方依次连接粗滤组件、加压泵体与反渗透膜壳，内部管路采用短程排布设计，尽可能减少管路弯折带来的压损，降低高压泵的工作负载，同时所有管路连接点都预留了快装接口位置，不需要现场焊接即可完成组件更换。在功能设计上，这套装置核心依靠反渗透膜的筛分作用实现海水脱盐，原水经粗滤去除大颗粒泥沙、浮游杂质后，由高压泵加压至反渗透工作压力，通过膜元件将盐分、微生物、杂质截留，产出的淡水直接接入下部储水腔或外接淡水管道，浓水则通过侧边的排水接口排出。考虑到海上作业的高湿高盐环境，柜体外部采用封闭式钣金结构，

　　所有外露的金属连接件都做了防腐镀层处理，避免盐雾侵蚀导致的结构锈蚀，同时柜体底部做了平整的安装基面，可通过膨胀螺栓直接固定在甲板或平台地面上，不需要额外搭建安装机架，适配狭小空间内的部署需求。从安装边界来看，设备整体为窄体立式结构，占地面积仅相当于单台小型机柜，竖向高度适配常规舱室的层高要求，侧边预留的操作空间仅需满足单人侧身检修即可，不需要预留大面积的操作通道，非常适合空间局促的小型船舶、离岸平台使用。结构设计过程中，重点平衡了集成度与可维护性的关系，没有为了压缩体积将所有组件完全封死在柜体内，而是将易损的滤芯、膜元件、阀组都布置在靠近检修门或上部开放区域的位置，运维人员不需要探入柜体深处即可完成常规耗材更换。

　　同时内部的承重结构做了加强设计，反渗透膜柱与高压泵这类重量较大的组件都直接固定在柜体的主承重框架上，避免设备随船舶晃动时出现组件移位、管路开裂的问题。管路设计上充分考虑了水流的顺畅性，进水段采用大口径管路降低取水阻力，加压后到膜组件的管路采用耐高压管材，可承受反渗透工作所需的持续高压，浓水排放段设置调节阀位，可根据原水盐度调整浓水排放比例，控制水回收率在合理区间，避免膜元件过快结垢堵塞。
