三轴重载液压运输平板拖车结构设计

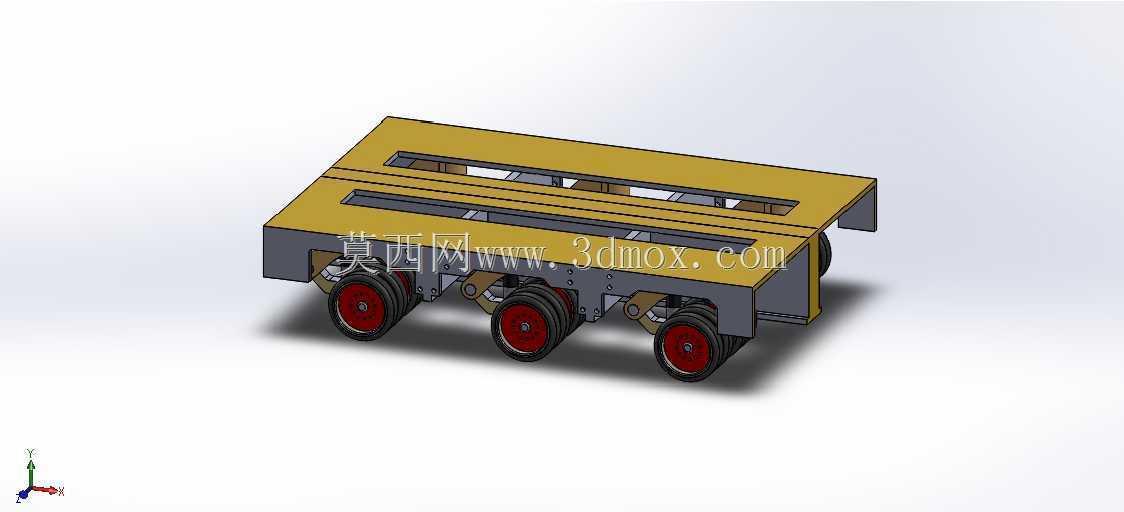

　　在重型装备转运场景中，大吨位不可拆解构件的陆路转运一直是工程物流环节的核心难点，尤其是重型起重机整机、大型盾构组件、重型锻压设备床身这类自重动辄数百吨的载荷，普通货运挂车的承载冗余、轴荷分配能力完全无法满足运输要求，三轴液压平板拖车正是针对这类重载转运需求开发的专用承载设备。从结构设计逻辑来看，该型拖车采用全液压承载的轴线布置方案，三根轮轴沿车架纵向等距排布，每侧轴端配置双轮组结构，单轮选用重载实心橡胶轮，适配硬化铺装场地、临时施工便道等多种非铺装路面的通行需求，轮组与车架主体之间通过液压悬挂单元连接，可根据路面起伏动态调整单轴支撑高度，在经过坑洼、坡道时保证所有轮组均匀承载，避免单轴载荷超限引发的爆胎、结构变形问题。

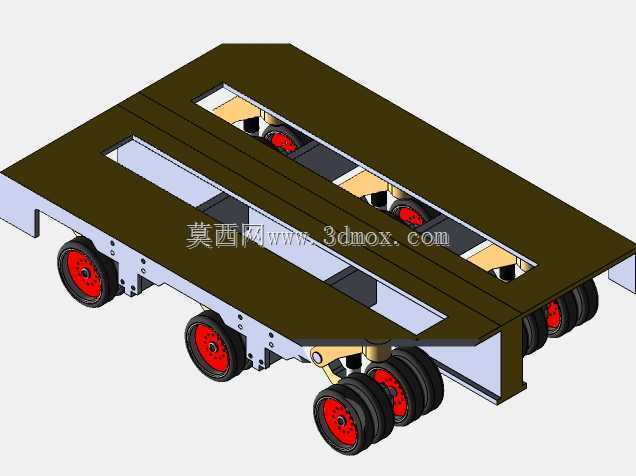

　　车架主体采用低合金高强度钢焊接成型，主承载梁为箱型变截面结构，中部预留两道通长的镂空槽位，一方面可降低车架整体自重，减少无效载荷占比，另一方面可作为重型载荷的绑扎固定位，配合拉紧带、卸扣可快速完成载荷的定位固定，防止运输过程中载荷移位。车架上平面为全平承载面，无凸起的结构件，可最大化利用承载面积，适配不同底面尺寸的重载构件，尤其是重型起重机的转台、履带架这类异形结构件，可直接放置在平板上无需额外制作过渡支撑架。在实际工程应用中，该型拖车通常与重型牵引车配合使用，也可多台拼接组成多轴线重载运输单元，满足千吨级载荷的转运需求，常见于重型装备制造厂内转运、风电塔筒转运、桥梁构件转场、大型工程机械转场等场景。

　　设计过程中重点校核了车架在额定载荷下的静刚度、动载荷系数下的疲劳强度，轮轴的转向间隙预留满足厂区内小半径转弯的通行要求，液压悬挂的行程范围可适配±150mm的路面高度差，避免在经过减速带、路面接缝时出现轮组悬空的情况。安装边界方面，车架的牵引销位置符合重载货运挂车的通用接口标准，可与主流重型牵引车的牵引座直接匹配，无需额外改装牵引连接结构；轮组的轮距设定满足常规道路通行的宽度限值，整车高度在满载状态下控制在低平板挂车的常规高度区间，可满足大部分城市道路、厂区道路的限高要求。车架两侧预留了液压管路的走线槽与快插接口，后续扩展拼接多轴单元时可快速连接液压油路，实现多车组的同步承载控制。

　　不同于普通货运挂车的钢板弹簧悬挂，液压悬挂的支撑力可通过液压系统动态调整，在装载偏载的情况下可通过调整对应轴组的支撑油压，保证车架整体处于水平状态，避免载荷因倾斜出现滑移，也能防止车架长期受偏载力矩出现结构变形。轮组的制动系统采用气顶液制动结构，与牵引车的制动系统联动，保证重载状态下的制动距离符合安全规范，同时配置驻车制动单元，在长时间停放、装载作业时可锁止轮组，防止溜车。在建模过程中，所有焊接位置均预留了焊接收缩余量，装配间隙符合重型焊接结构件的通用公差要求，轮组与悬挂的连接位置采用高强度螺栓连接，可根据磨损情况快速更换轮组组件，降低后期维护成本。车架的承载面做了防滑处理，表面焊接防滑筋条，避免金属接触面之间出现打滑，同时在车架边缘设置了可拆卸的防护栏安装位，在运输零散构件时可加装防护栏防止货物掉落。
