BT40数控铣削主轴结构三维设计

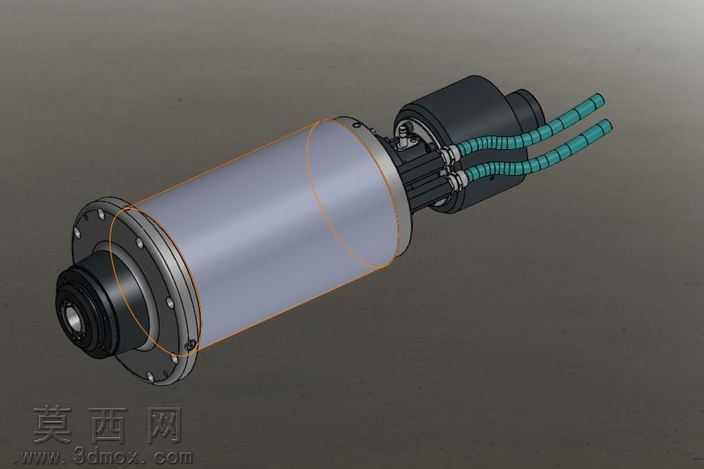

本作品为BT40规格数控铣削主轴的三维建模设计成果，建模过程严格遵循机械加工主轴的实际设计规范，从核心功能结构出发完成全参数化三维构建。建模阶段首先梳理主轴的整体装配逻辑，将整体结构拆分为前端刀具装夹端、中间主轴筒体、后端冷却与传动连接端三个核心模块，各模块间的装配公差、配合关系均按照数控铣床主轴的实际工业标准进行参数设定，保证模型结构的合理性与装配可行性。材质渲染环节针对不同部件的实际工业用材进行区分：前端装夹部位采用发黑处理的合金钢材质表现，还原金属加工部件的耐磨表面质感；中间筒体采用磨砂金属材质，呈现主轴主体的精加工金属表面效果；后端冷却管路采用耐温橡塑材质表现，接头部位做金属电镀质感处理，不同材质的光影反射、粗糙度参数经过多轮调试，让渲染效果贴近真实工业主轴的实物观感。结构设计上完整还原了BT40主轴的核心功能特征：前端的锥孔装夹结构、筒体上的安装固定法兰、后端的双路冷却管路布局都做了精细化建模，法兰上的安装孔位、轴端的密封结构、管路接头的连接细节都没有省略，清晰展现了数控铣削主轴的内部装配逻辑与外部安装特征。设计思路围绕数控加工场景的实际需求展开，建模时重点考量主轴的刚性表现、冷却通路的布局合理性，各部件的尺寸比例严格参考BT40主轴的通用工业规格，既保证三维模型的外观还原度，也能清晰呈现该类主轴的结构设计原理，可用于机械结构教学、机床部件方案展示等场景，帮助观者直观理解数控铣削主轴的组成结构与工作逻辑。
