木工多孔多面加工数控钻铣设备

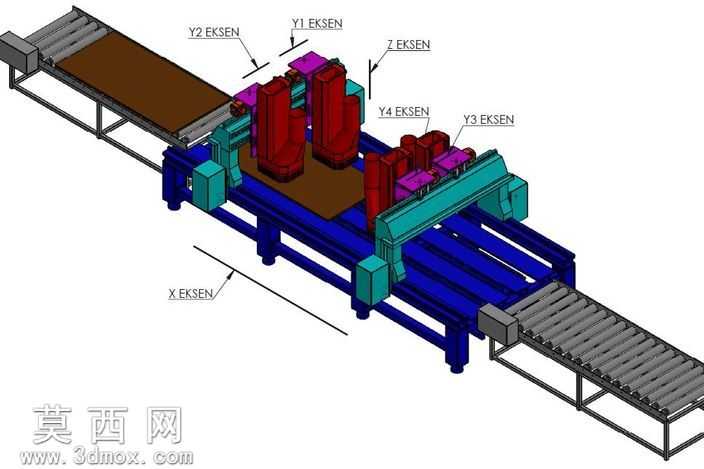

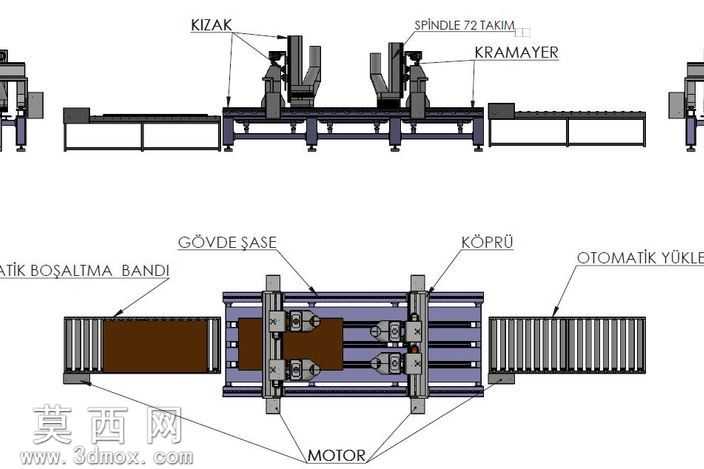

本模型为面向木工板材多孔、多面加工场景设计的数控钻铣路由设备，整体采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计规范，对设备各组成部分的装配关系、运动逻辑进行了完整还原。设备主体采用龙门式床身结构，床身底座选用型钢焊接框架搭配加厚钢板台面的设计，建模时对底座的加强筋布局、安装基准面做了精细化处理，保证虚拟模型的结构刚度表现与实际设计要求一致，床身表面赋予深蓝色金属烤漆材质，还原工业设备的真实外观质感。设备两端配置滚筒式输送机构，建模时完整还原了滚筒的排布间距、传动轴连接结构、驱动端安装位，输送机架体采用方管焊接结构，赋予灰色哑光金属材质，滚筒表面赋予镀锌金属质感，清晰呈现板材自动上下料的输送路径。设备加工区配置多组独立的加工主轴单元，分别对应X、Y1、Y2、Z、Y3、Y4多个运动轴方向，建模时对每个主轴的滑座、导轨安装位、驱动电机固定座、钻铣主轴安装结构都做了拆分建模，主轴外壳赋予红色烤漆材质，龙门移动横梁赋予青蓝色金属材质，各运动轴的导轨、丝杠部件赋予亮面金属材质，清晰区分不同功能部件的同时，直观展示设备可实现多工位同时加工、多面多孔一次成型的结构特点。设计思路上，该设备针对传统木工单轴加工设备工序分散、多次装夹定位精度差的痛点，通过多轴并行布局搭配自动输送结构，实现板材一次上料即可完成不同位置、不同方向的钻孔、铣削加工，大幅提升木工板材的加工效率与加工精度。模型装配过程中严格校验了各运动轴的行程范围、部件之间的干涉情况，保证各滑座沿导轨移动、主轴上下进给、输送机构运转的过程中无结构冲突，同时对设备的防护盖板、管线排布预留位、操作侧安装位等细节结构也做了对应建模，完整呈现设备的整体设计方案，可作为木工自动化加工设备设计、同类非标数控设备研发的参考模型使用。
