台式手动压力机结构设计

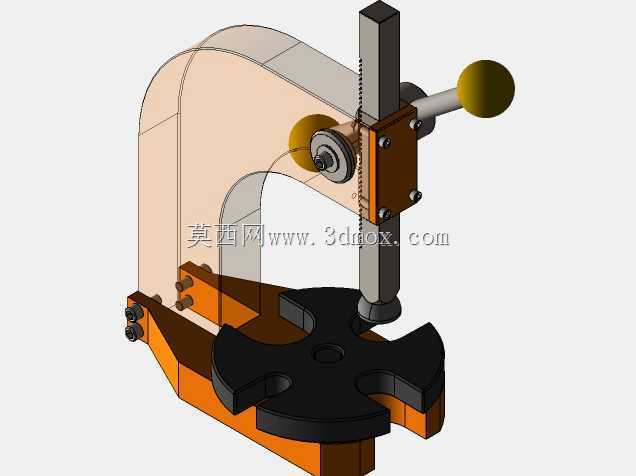

　　这款台式手动施压设备的结构设计，完全围绕小零件压装、轻载冲压的一线作业场景展开，在五金维修、小型装配线、样品试制工位的适配性极强，不需要外接气源电源，摆放在工作台面上就能完成作业，对于零散小批量的压装工序来说，省去了动力源布线的麻烦，也不会占用过多工位空间。从结构逻辑来看，整机采用C型开式机架布局，这种开口式的设计最大的优势就是上下料操作空间充足，操作人员可以从三个方向放置工件，不会被机架结构干涉，不管是小型铆钉的压合、塑料件的压装装配，还是薄金属片的冲孔、小尺寸零件的校直弯曲，都能在这个开口空间内完成作业。施压核心采用杠杆增力结构，通过手柄的回转运动带动柱塞做直线下压动作，整套传动结构没有复杂的液压或气动元件，日常维护只需要定期在导向柱塞和传动铰接位置加注润滑脂即可，故障率极低，适合没有专职设备维护人员的小型加工场景使用。机架主体采用铸铁材质一体成型，这种材料的刚性足够抵消0.5吨施压过程中产生的机架形变，避免压接过程中因为机架偏移导致的压装位置偏差，C型臂的弧度经过受力校核，在最大施压载荷下，开口端的形变量控制在0.1毫米以内，能够保证压头垂直下压的精度，不会出现压偏、斜压的问题。

　　工作台部分采用可更换的砧板式设计，砧板直径90毫米，表面预留了不同规格的开槽，能够适配不同形状的工件定位需求，如果遇到特殊形状的压装零件，也可以自行加工定制砧板替换，不需要改动主机结构；砧板本身可以在工作台范围内移动调整位置，方便对准压头中心，应对不同尺寸工件的压装需求。底座部分做了加厚处理，底部预留了预先钻制的安装孔，可以直接通过螺栓固定在标准工作台或者专用机架上，避免施压过程中设备出现移位、翘头的问题，保证作业过程的稳定性。压头部分采用标准钢柱塞结构，下压行程的限位通过机架上的调节结构控制，可以根据不同工件的压装深度调整下压行程，避免过压损坏工件。

　　从安装边界来看，整机的工作台面高度距离底座90毫米，C型开口的垂直净空间足够容纳高度在80毫米以内的工件，水平方向的开口宽度可以覆盖直径100毫米范围内的零件压装，完全覆盖小型五金件、电子元器件、小结构件的压装作业需求。在实际应用场景中，这类手动压力机常被用于电子厂的小零件铆接、五金维修店的轴承压装、教学实训的钳工压装作业、样品试制车间的小批量冲孔工序，相比大型压力设备，它的操作门槛极低，新员工只需要简单讲解操作要点就能上手，不需要复杂的设备操作培训，作业过程中通过手柄的力反馈就能直观控制施压大小，对于压装力要求不严格的工序来说，操作灵活性远高于动力驱动的压力设备。

　　导向柱塞和传动齿轮的配合间隙经过优化设计，下压过程中没有明显的旷量，压头的下行直线度可以保证压装位置的精度，对于铆钉压合这类需要精准对位的工序来说，能够保证铆钉垂直压入工件，避免出现铆钉歪斜、压接不牢的问题。手柄的握持位置做了球形防滑设计，操作人员施压的时候可以更好地发力，长时间操作也不容易出现打滑的问题，手柄的回转半径经过人体工程学优化，施加0.5吨最大压力的时候，操作人员需要施加在手柄上的力在普通人手臂发力的舒适范围内，不会出现操作费力的情况。整机的外露金属部件都做了防锈处理，传动部分的铰接点都加装了润滑衬套，长期使用也不会出现卡顿、锈蚀的问题，在普通车间环境下不需要特殊的防护保养，使用寿命可以达到十年以上。
