汽车自行车通用螺旋弹簧减震构件

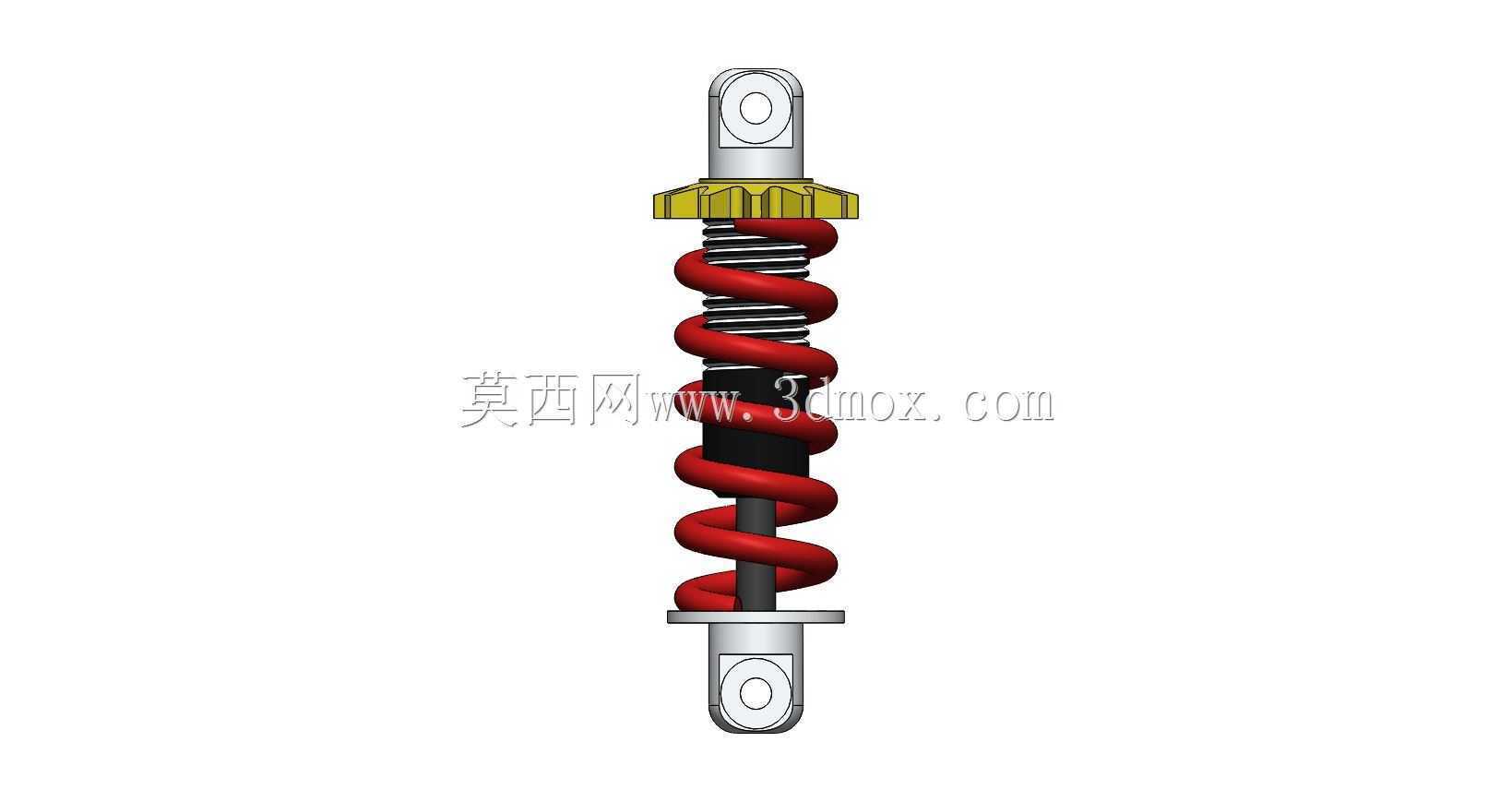

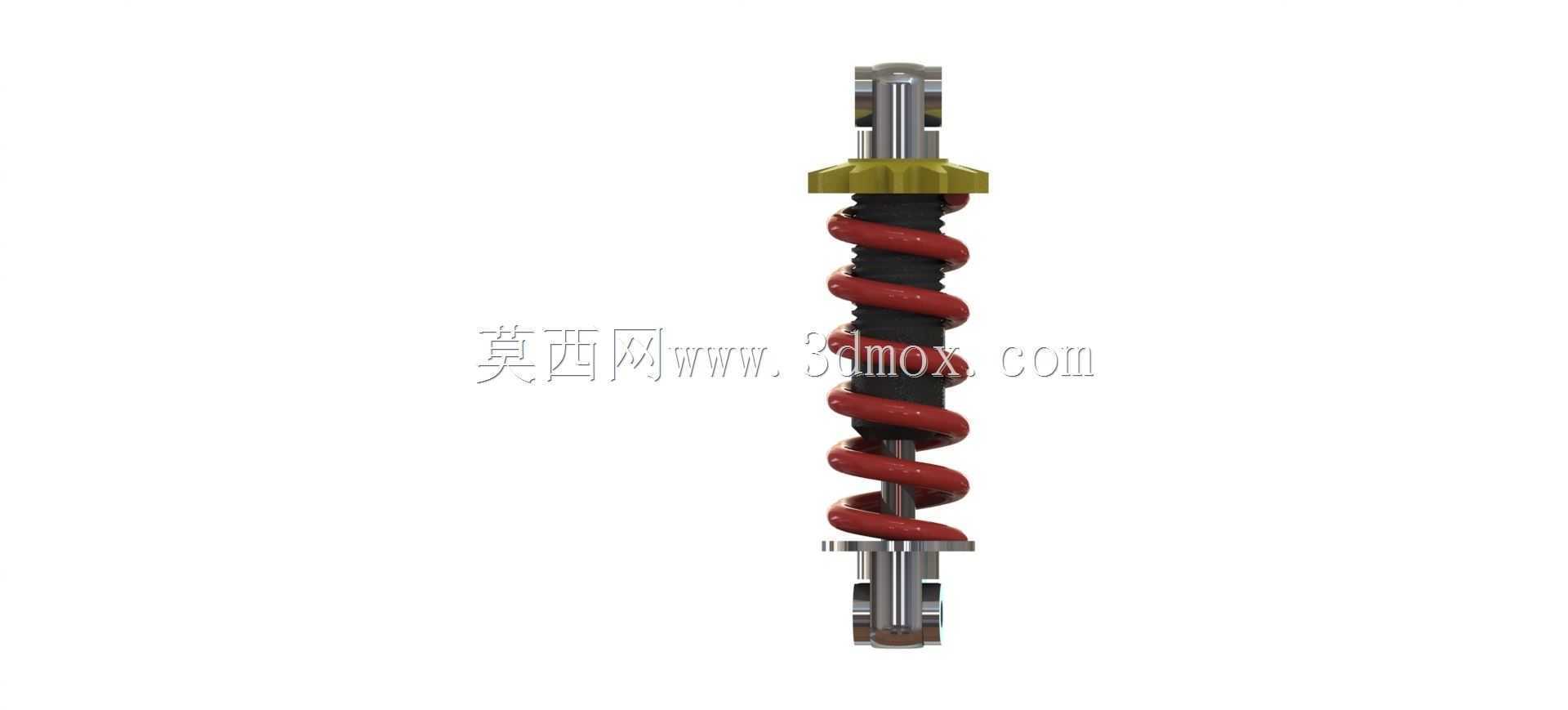

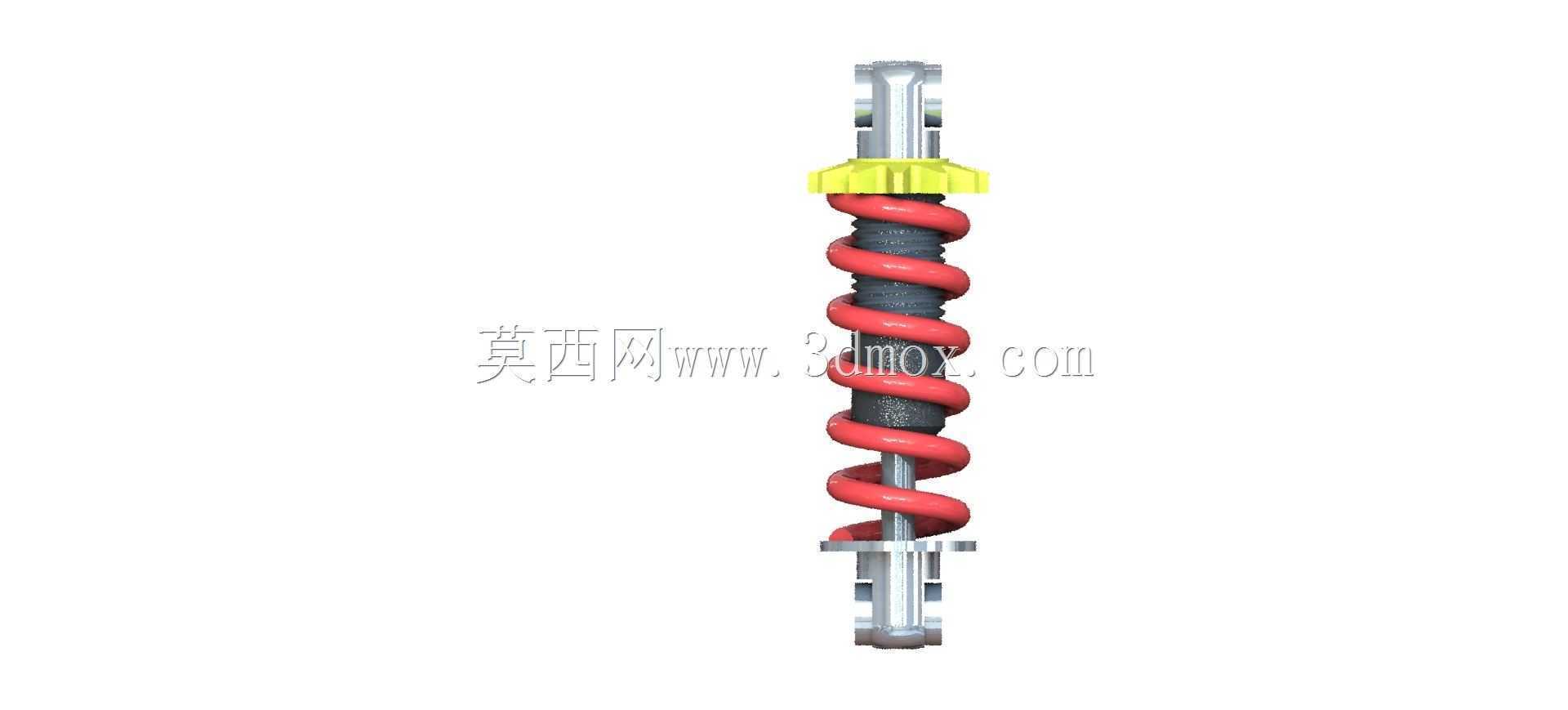

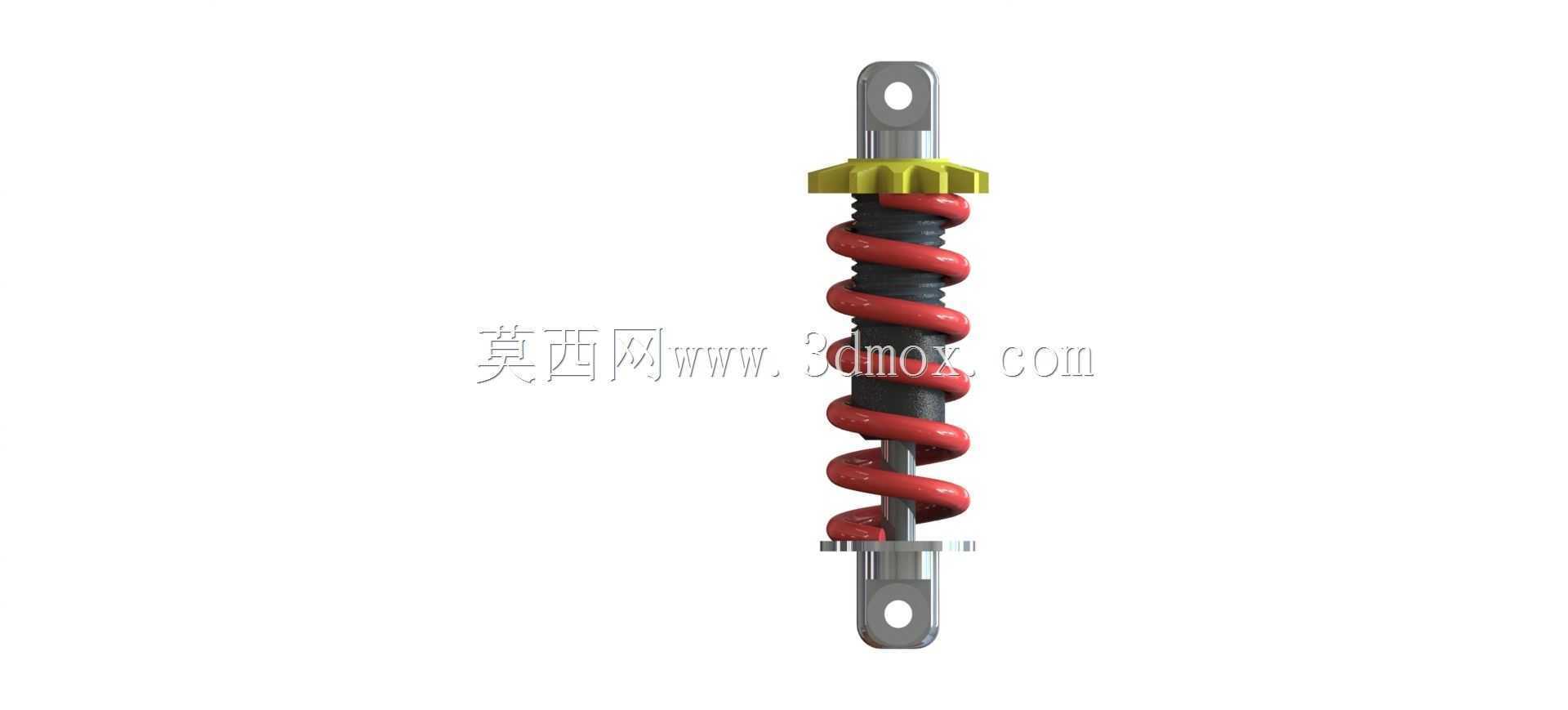

　　在乘用车辆、非机动两轮车的行走系统中，这类螺旋弹簧式减震构件是衔接车架与行走轮组的核心受力部件，日常行驶过程中，路面传递的颠簸冲击会先作用于轮端连接结构，再通过减震器内部的阻尼结构与外置螺旋弹簧完成能量耗散，避免冲击直接传递至车架主体，既能够提升驾乘过程的平顺性，也能避免车架长期受交变冲击出现结构疲劳开裂。从实际装车场景来看，这类减震构件的上下两端均采用铰接式吊耳结构，上端连接车架或车身承载点，下端连接转向节或轮组摇臂，安装时需要保证铰接销轴的同轴度误差控制在0.1mm以内，避免工作过程中出现侧向偏载，导致弹簧局部应力集中出现永久变形。

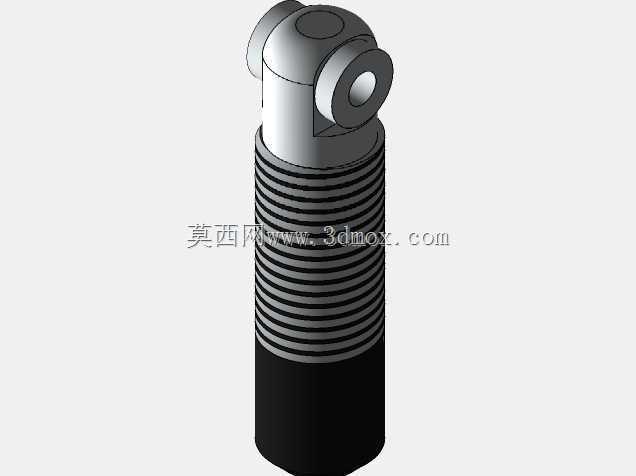

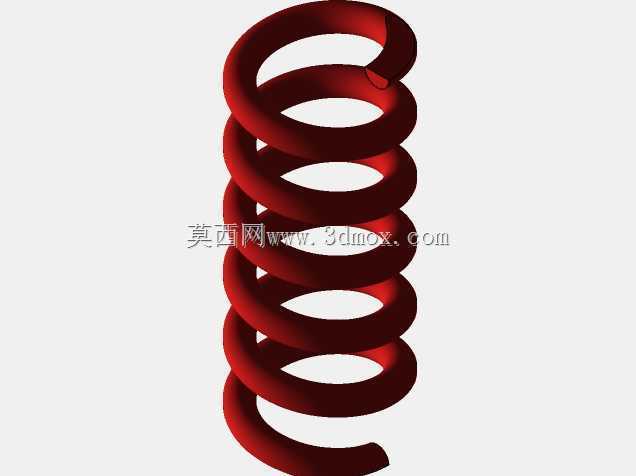

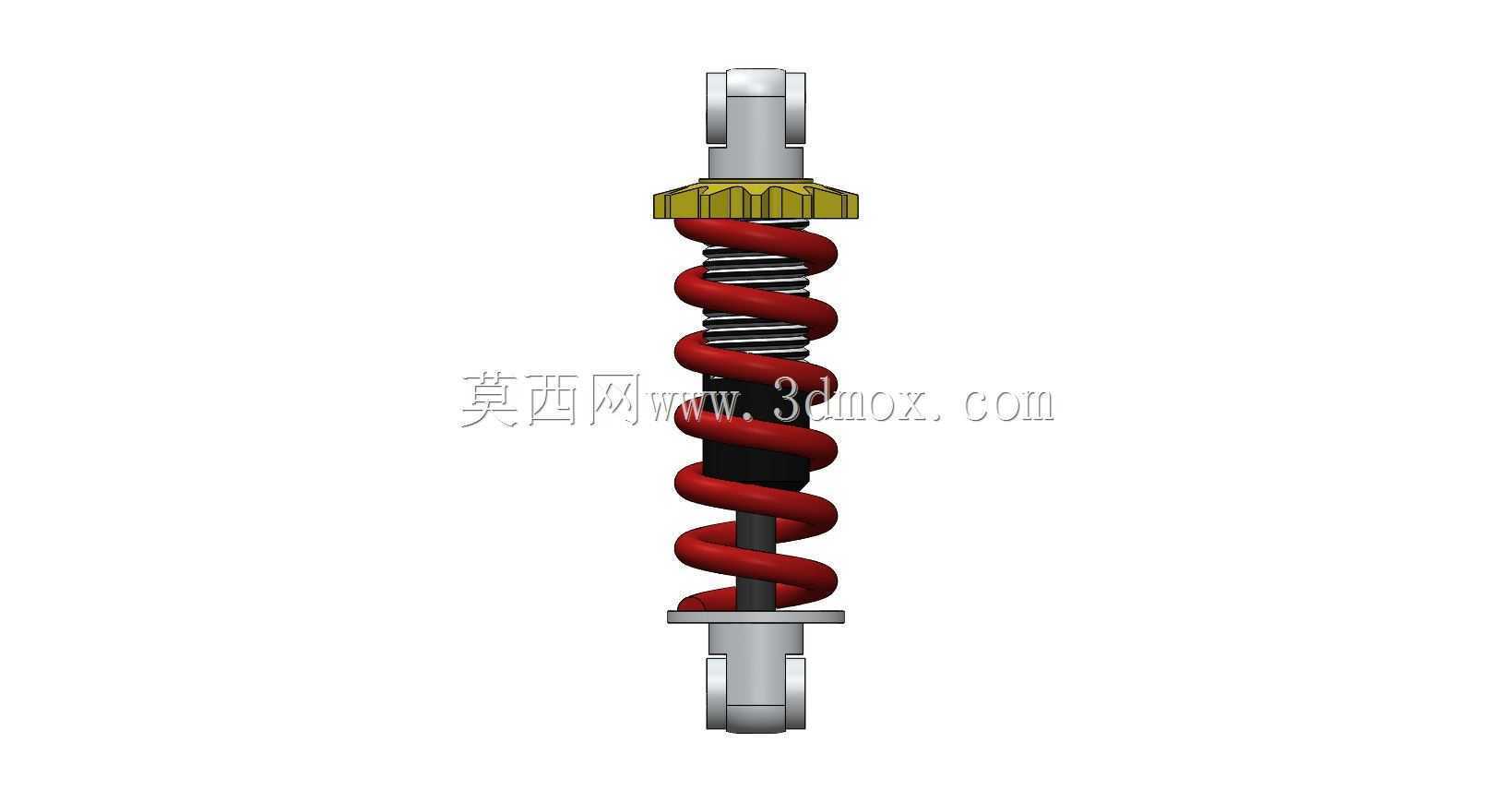

　　设计这类构件时，首先要匹配整车的簧下质量与额定承载载荷，螺旋弹簧的线径、有效圈数、中径参数需要经过刚度校核，保证静载状态下弹簧的预压缩量处于设计区间，既不会因为刚度过大导致滤震效果差，也不会因为刚度过小出现冲击触底的问题。外置的螺旋弹簧采用等节距设计，表面做喷丸强化处理提升抗疲劳性能，弹簧上下两端的支撑座采用限位结构，避免弹簧在大行程压缩过程中出现径向窜动，中间的阻尼杆与外筒配合面设置有防尘密封结构，能够阻挡路面的泥沙、水渍进入阻尼腔，延长内部液压阻尼介质的使用寿命。

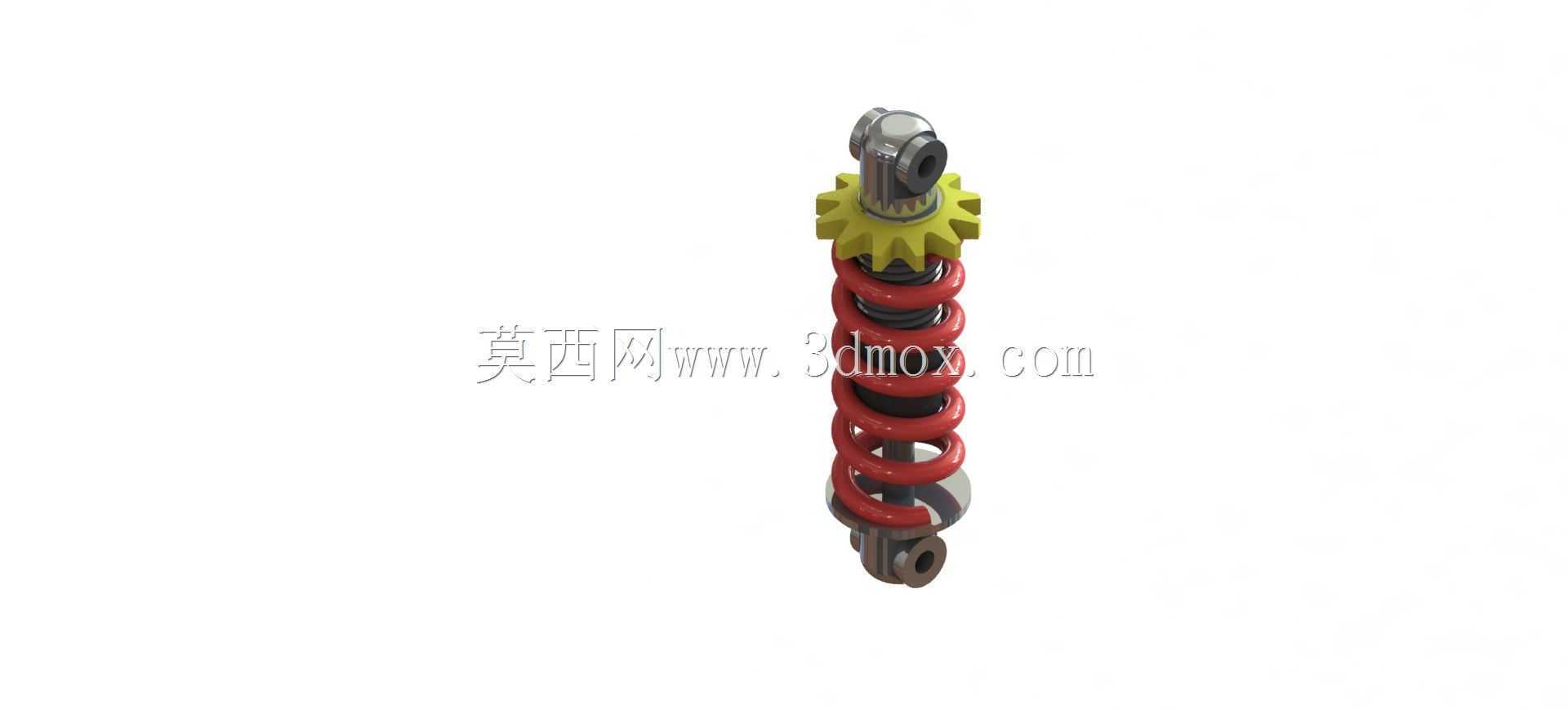

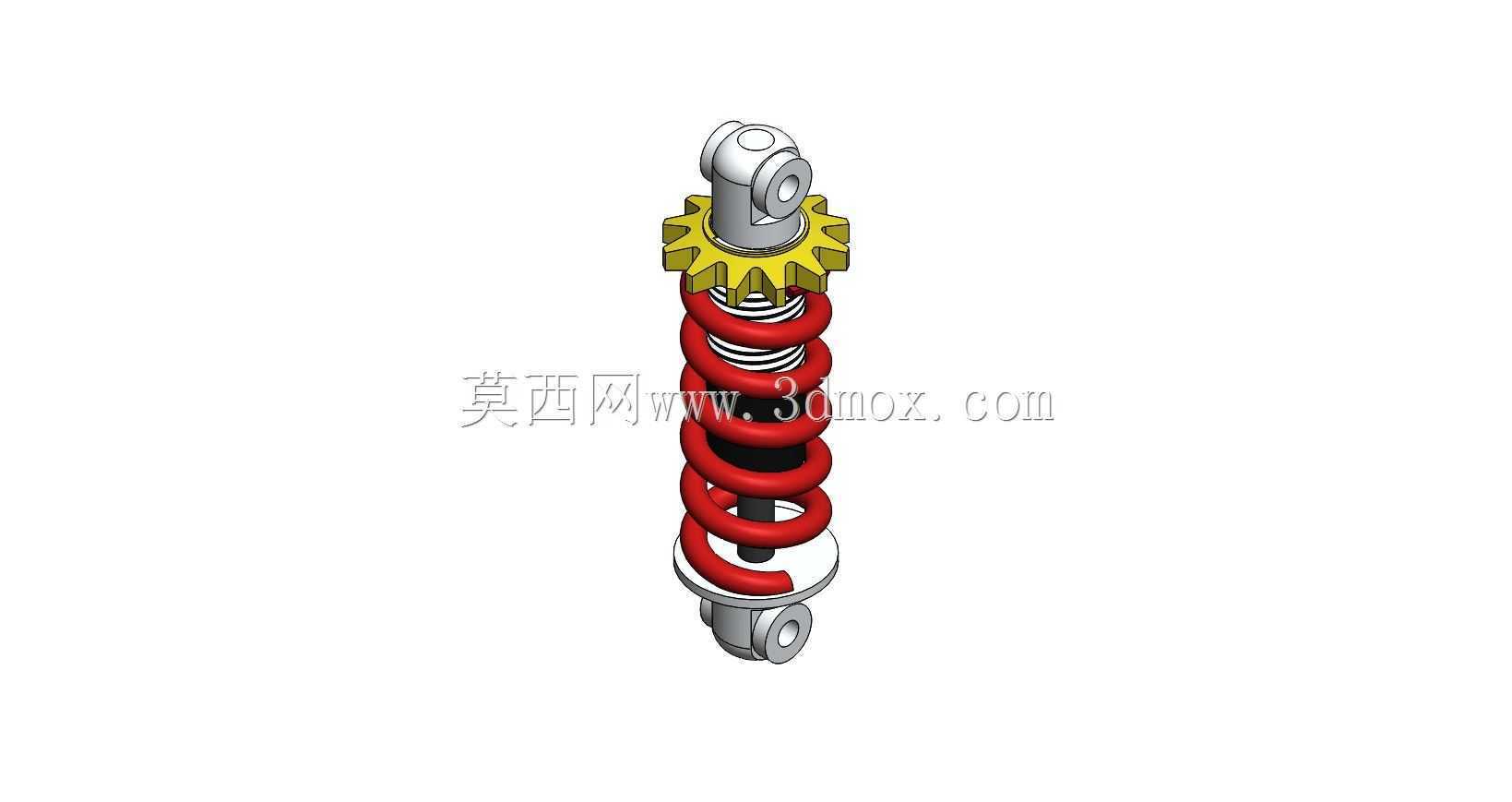

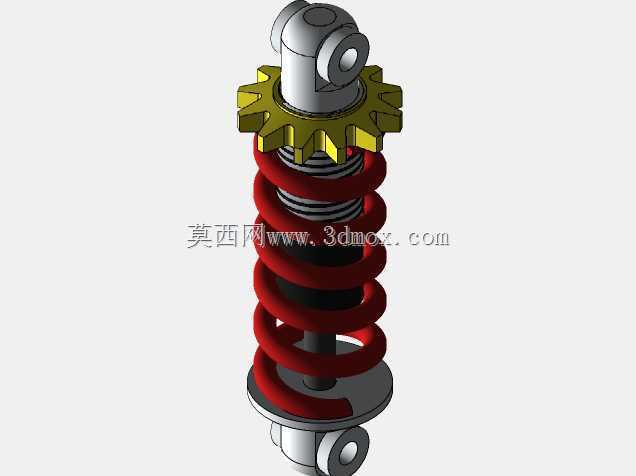

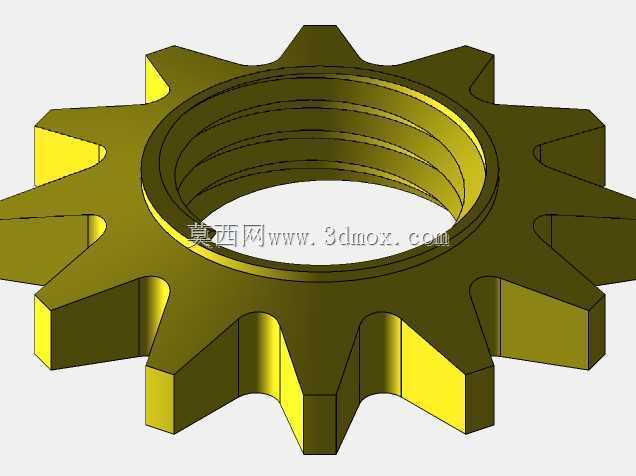

　　上端的调节齿圈结构用于调整弹簧预紧力，通过旋转齿圈改变弹簧的初始压缩量，可以适配不同载重场景下的减震硬度需求，调整过程中需要保证齿圈与支撑座的齿形完全啮合，避免行驶过程中出现预紧力偏移。从安装边界来看，这类减震器完全伸展状态下的两端铰接孔中心距需要匹配整车悬挂的设计行程，最大压缩长度需要预留10%以上的安全余量，避免极限冲击工况下阻尼筒出现硬撞击，两端铰接孔的内径尺寸需要匹配标准销轴规格，配套的橡胶衬套能够过滤高频小幅振动，减少金属结构之间的硬接触异响。

　　实际工作过程中，当车轮经过凸起路面时，弹簧被压缩吸收冲击能量，阻尼筒内部的液压油通过节流孔产生阻尼力，将弹簧的弹性动能转化为热能耗散，避免弹簧出现反复弹跳，保证车轮始终与路面保持有效接触，提升行驶过程中的抓地稳定性，不管是乘用汽车的独立悬挂系统，还是山地自行车的前后减震结构，这类螺旋弹簧式减震器都因为结构可靠、维护方便、成本可控的特点被广泛应用。建模过程中需要重点关注弹簧与阻尼筒的同轴度配合关系，上下吊耳的铰接孔轴线平行度需要满足装配要求，调节齿圈的齿形参数要与调节工具的规格匹配，所有受力部位的圆角过渡需要符合应力分散要求，避免尖锐棱角导致的应力集中问题，同时要预留出密封件、衬套的安装空间，保证各个活动部件在全行程范围内不会出现运动干涉。
