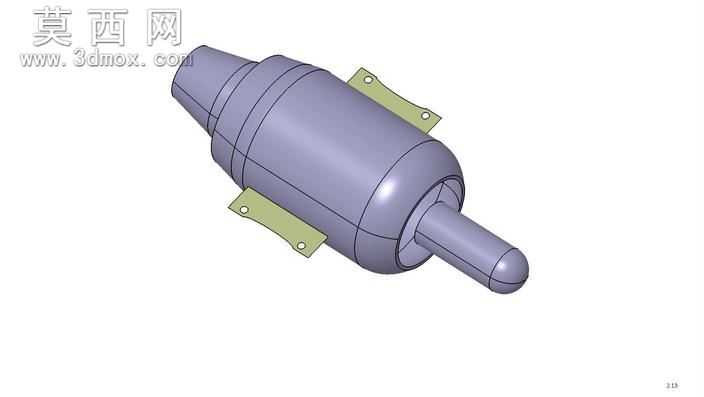

微型涡喷JetcatP20涡轮结构三维模型

本作品为微型涡喷动力单元JetcatP20涡轮的三维建模成果，建模过程严格参照实物测绘比例完成，整体还原了该款微型涡轮的完整外部结构与安装特征。建模阶段以实体特征建模为核心逻辑，首先通过回转特征构建涡轮主体的筒状核心壳体，精准还原壳体前段收窄的进气锥段、中段等径的燃烧室容纳腔体、后段收束的排气衔接段的曲面过渡关系，保证各段壁厚的均匀性符合微型涡喷的实际加工工艺要求。针对主体两侧的安装固定耳片，采用拉伸切除结合圆角特征完成建模，精准还原耳片上的安装通孔位置、耳片与主体壳体的焊接过渡圆角，还原实际装配时的安装定位逻辑。输出轴部分采用回转特征完成，还原轴端的半球形导流头结构、轴身与主体后端轴承位的配合台阶结构，保证轴体与主体壳体的同轴度约束符合设计要求。材质渲染阶段，主体壳体与输出轴部分赋予哑光金属灰的航空铝合金材质，调整材质的粗糙度与金属度参数，还原航空铝件经表面氧化处理后的细腻哑光质感；两侧安装耳片赋予淡黄绿色的阳极氧化金属材质，还原小型航空构件安装件经表面处理后的视觉特征，同时通过环境光遮蔽效果强化各部件衔接处的结构层次感，让整体模型的视觉表现贴近实物装配状态。结构设计上完整保留了该款微型涡轮的外部装配特征，没有对内部流道与叶片结构做过度简化，既保证了外观展示的准确性，也为后续的装配模拟、安装位适配验证提供了可用的三维参考。建模过程中对各部件的配合间隙做了合理还原，安装耳片与主体的连接位置、输出轴的伸出长度、主体各段的直径比例均严格对照实物参数校准，避免出现比例失真、结构错位的问题，可用于微型航模动力系统的装配适配演示、航空科普教学展示、小型动力装置的布局参考等场景。
