Arduino双轴模拟摇杆操纵杆结构设计

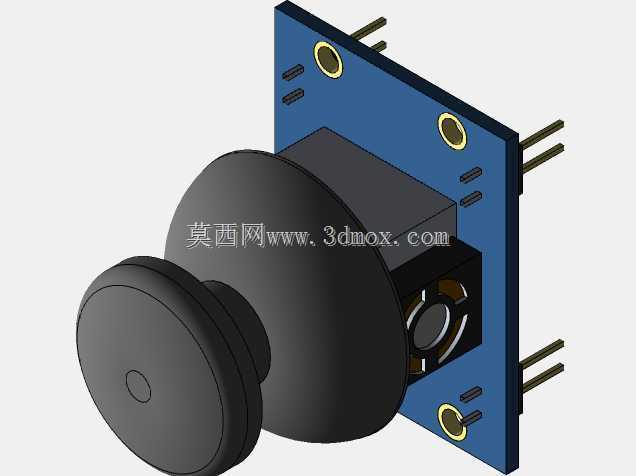

　　从结构设计逻辑来看，该操纵杆采用模块化集成思路，将两个互相垂直布置的线性电位器、自动回中机构、按压触发结构与标准2.54mm间距排针接口整合在一块FR-4材质的安装基板上，省去了使用者单独采购电位器、搭建复位结构、设计安装支架的步骤，可直接嵌入到各类自制控制终端、小型设备操作面板中。两个线性电位器分别对应X轴与Y轴的偏转检测，当摇杆处于中位时，两个电位器均处于阻值中点位置，输出对应量程的中间电压值；当操作者向任意方向扳动摇杆帽时，对应的电位器阻值随偏转角度线性变化，输出电压随之偏移，主控通过ADC采样即可识别当前摇杆的偏转方向与偏转幅度，进而换算为受控设备的运动参数。这款适配Arduino控制体系的双轴操纵杆，是嵌入式控制、小型智能设备人机交互场景中常用的输入部件，常被用于小型移动机器人运动控制、桌面级机械臂手动示教、航模模拟器操作、DIY智能小车方向控制等场景，作为人工指令输入的核心交互端口，将操作者的手部扳动位移转化为可被主控识别的电信号，实现对受控设备两个轴向的运动速度、方向的连续调节，部分场景下还可配合按压功能实现指令确认、模式切换的操作。

　　自动回中结构依靠摇杆球头下方的弹性复位件实现，当操作者撤去施加在摇杆帽上的外力时，摇杆会自动回到中位位置，输出中位电压信号，避免受控设备持续接收到运动指令，这一设计在移动设备控制场景中尤为重要，可在操作者脱手后快速切断运动输出，保障设备运行安全。安装基板上预留了三个直径3.2mm的安装孔，呈三角布置，可使用M3螺丝将整个模块固定在面板或支架上，安装孔的位置避开了板上的电位器、排针等元件，安装时不会与板上器件产生干涉；基板边缘伸出的两排排针分别对应X轴输出、Y轴输出、按压信号输出、电源与接地引脚，引脚定义兼容主流Arduino扩展板的模拟输入口定义，接线时无需额外转接。

　　摇杆操作部分采用大直径球面握柄搭配圆形按压帽的设计，球面握柄的弧度贴合指腹操作形态，长时间操作不易产生疲劳，按压帽位于握柄顶端，操作时无需挪动手指位置即可完成按压触发动作，按压行程控制在1.5mm左右，触发力度适中，不会出现误触也不会需要过大按压力度。从安装边界来看，整个模块的基板尺寸适配标准的积木式电子模块安装规格，板上元件最高处为摇杆处于中位时的握柄顶端，安装时需要在面板上方预留足够的扳动空间，避免摇杆扳动到极限位置时与面板边缘产生碰撞；基板下方的排针长度为标准直插长度，焊接在主控板上时背面不会突出过多，可适配厚度在2mm以内的安装面板。

　　在结构细节处理上，电位器与摇杆传动部分采用间隙配合设计，扳动过程中无卡顿虚位，偏转角度范围覆盖正负30度的全行程，全行程内电位器输出线性度良好，无跳变、死区过大的问题；回中机构的弹性件经过弹力匹配，回中位置偏差控制在极小范围内，不会出现中位偏移导致的输出信号零点漂移问题。该操纵杆的结构设计充分考虑了DIY开发、小型设备集成的实际需求，所有结构件均采用标准化尺寸，若出现部件损坏，可快速替换同规格电位器、复位件完成维修，无需整体更换模块；整体结构无复杂传动部件，抗振动性能良好，可适应移动机器人、户外小型设备的使用工况，不会因常规振动出现信号误触发、结构松脱的问题。在实际选型应用中，需要注意该操纵杆的输出为模拟电压信号，需要搭配具备ADC采样功能的主控引脚使用，供电电压需匹配电位器的额定工作电压，避免过压损坏电位器碳膜；安装时需保证基板固定平整，若安装面倾斜会导致回中位置出现偏移，影响控制精度。
