V型12缸汽车动力总成结构设计

　　V12发动机作为大排量高性能动力单元，核心应用场景覆盖豪华乘用车、高性能跑车、大型豪华游艇以及部分特种工程装备的动力配套，这类动力单元凭借12个气缸分两列呈V型排布的结构，能够在同等排量下实现更优的运转平顺性，相比直列六缸、V8等结构，V12的点火间隔角更小，动力输出的连续性更强，曲轴运转时的一阶、二阶振动可以通过两列气缸的对称布置实现自平衡，不需要额外加装平衡轴来抵消振动，这也是高端乘用车型长期选用该结构作为顶配动力的核心原因。

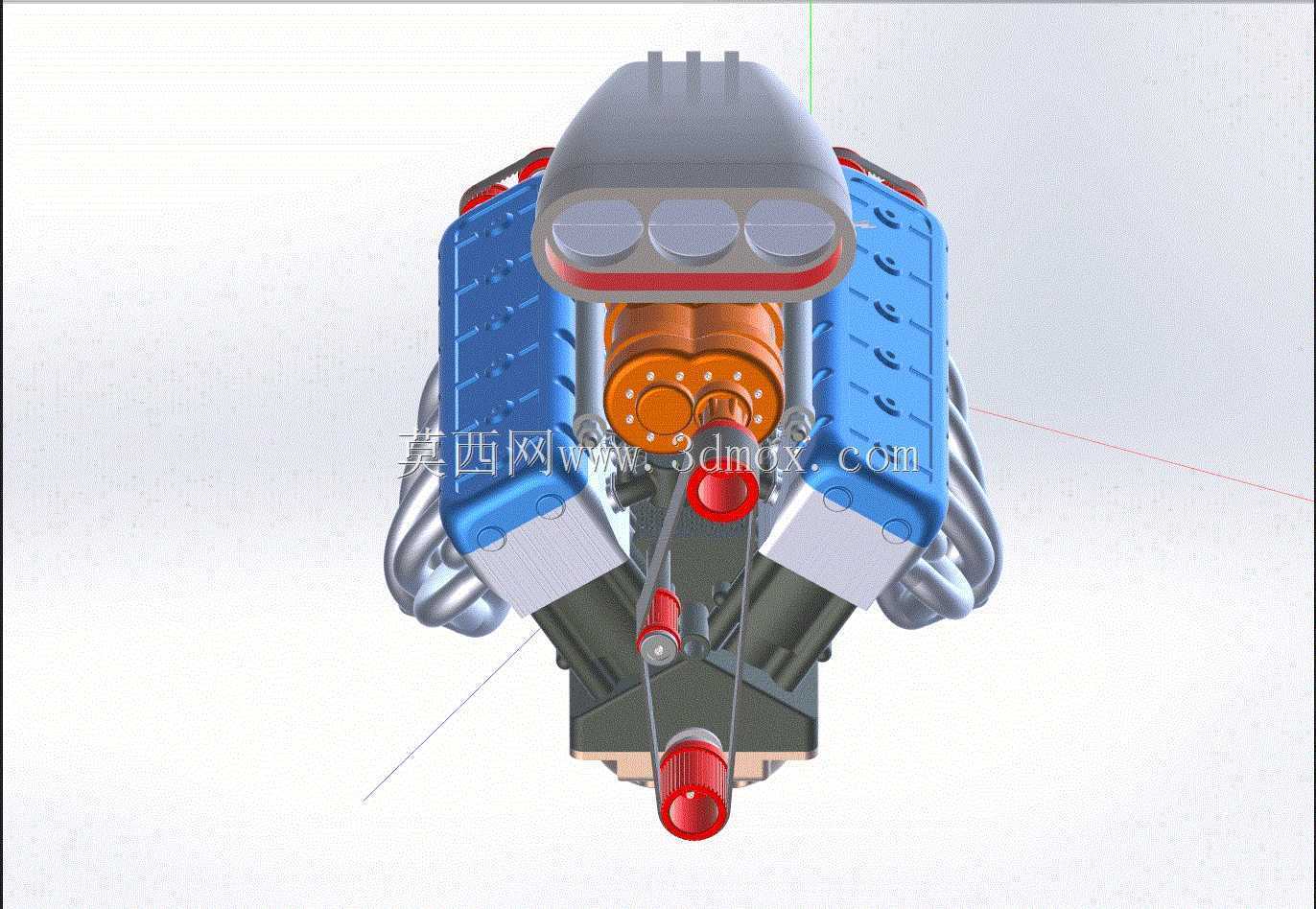

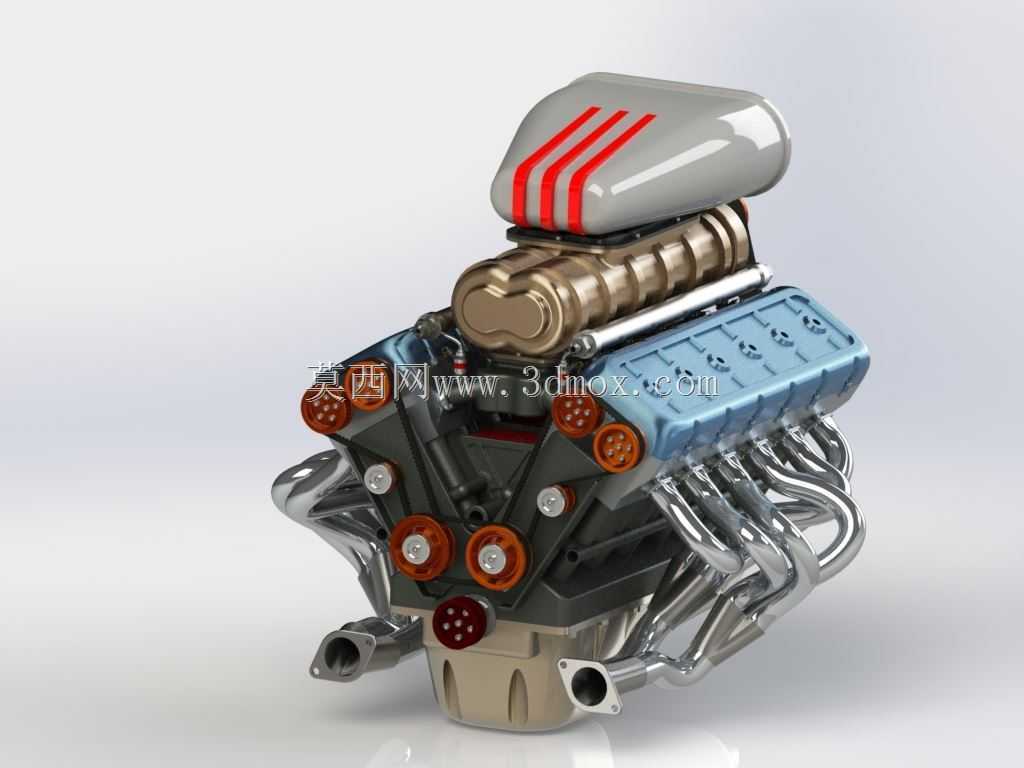

　　从实际用途来看，这套动力结构的核心作用是将燃油燃烧产生的热能转化为旋转机械能，为配套设备提供持续稳定的动力输出，两列气缸夹角通常设定为60度，这个角度能够在保证结构紧凑性的同时，让各缸的进排气路径长度尽可能一致，减少各缸进气效率的差异，避免出现各缸动力输出不均的问题。模型中还原的缸盖部分采用了每缸四气门的结构布局，两个进气门对应大流量进气需求，两个排气门负责快速排出燃烧后的废气，配合顶置凸轮轴的配气结构，能够在高转速工况下保证气门开闭的正时精度，减少气门往复运动的惯性冲击，适配高转速区间的动力输出需求。

　　在功能特性层面，这套V12结构采用了湿式缸套设计，缸套直接与冷却液接触，能够在大负荷持续运转时快速带走缸筒周围的热量，避免活塞与缸筒因为过热出现膨胀卡滞的问题。模型中可见的分电器与高压点火线结构，对应传统分电器式点火系统，能够按照各缸的点火顺序精准分配高压电，保证每个气缸在压缩行程上止点位置准时点火，让混合气充分燃烧。两侧的进气歧管采用了等长设计，能够让进入每个气缸的空气量保持一致，配合排气歧管的等长排布，能够充分利用排气脉冲效应提升排气效率，进一步提升动力输出的响应速度。

　　从设计思路来看，整个动力单元的结构排布优先考虑了运转平衡性与维修便利性，两列气缸对称布置在曲轴两侧，曲轴采用12个曲柄销错位排布的结构，相邻气缸的点火间隔能够均匀分布在720度的曲轴转角内，让动力输出的波动降到最低。前端的附件驱动轮系预留了发电机、空调压缩机、水泵、转向助力泵的安装位置，通过单根多楔带驱动所有附件，减少了传动结构的复杂度，同时皮带张紧轮的布置位置预留了足够的调整空间，方便后期维护时调整皮带张紧度。油底壳采用了深腔结构，能够在车辆急加速、急减速以及大角度倾斜时，保证机油泵能够持续吸到机油，避免出现润滑不足导致的轴瓦磨损问题。

　　在外形尺寸与安装边界方面，这套V12结构的整体宽度相比同排量的V8结构略有增加，但长度比直列六缸发动机更短，能够适配前置后驱、中置后驱等不同的车型布局，安装机脚的位置布置在缸体两侧的加强筋位置，能够将发动机运转产生的振动通过机脚胶缓冲后传递到车架，减少传递到驾驶舱的振动。缸体侧面预留了机油滤清器、机油冷却器的安装接口，进气侧预留了节气门、进气歧管的安装法兰，排气侧的法兰面能够直接对接三元催化器与排气头段，所有外接接口的位置都避开了发动机安装时与车架、副车架的干涉区域，保证装车时不需要额外改动周边结构。曲轴后端的法兰面能够直接对接变速箱的输入轴，飞轮壳的连接尺寸匹配主流的大扭矩手动、自动变速箱接口，不需要额外制作转接法兰。整个结构的下部预留了足够的油底壳离地间隙，能够适配不同车型的底盘高度需求，避免车辆通过颠簸路面时磕碰油底壳导致机油泄漏。
