玩具用四翅三翅组合式螺旋桨结构

　　这类组合式螺旋桨结构，最初是针对小型玩具动力场景开发的，在航模玩具、小型戏水玩具、桌面风力演示装置这类低载荷动力传递场景中适配性极强，和常规单规格螺旋桨不同，四翅与三翅的组合构型，是在小尺寸动力输出区间里平衡推力与动平衡的折中设计。从实际使用场景来看，这类螺旋桨不需要适配高转速工业动力输出，核心要解决的是小扭矩电机带动下的推力效率问题，毕竟玩具类配套的驱动电机扭矩普遍偏小，要是桨叶角度设计不合理，很容易出现启动负载过大烧蚀电机，或者推力不足无法带动整机动作的问题。

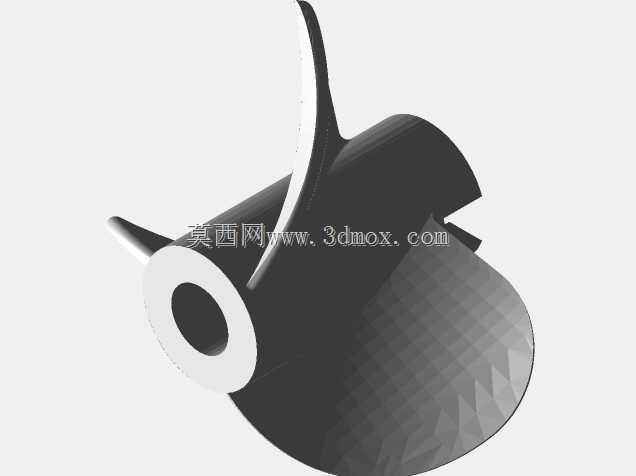

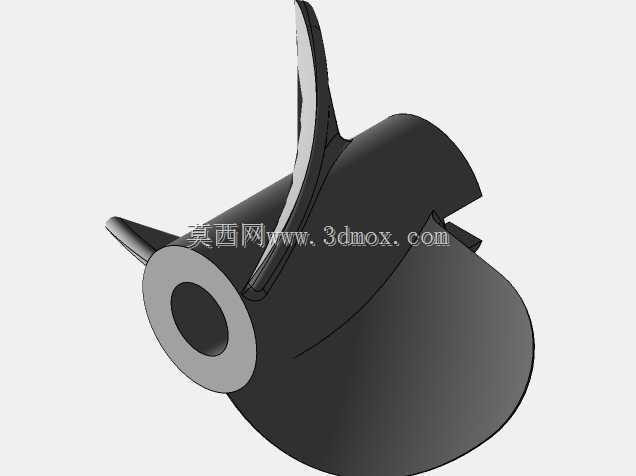

　　设计思路上，没有采用工业螺旋桨常用的大扭角渐变翼型，而是把每一片桨叶的导边做了圆弧过渡处理，一来是避免玩具使用过程中尖锐边缘划伤使用者，二来小尺寸下圆弧导边的空气/水流入射适应性更强，不需要严格匹配来流角度就能产生稳定推力。桨毂部分做了中心通孔加定位台阶的结构，安装边界上，中心通孔的尺寸适配玩具常用的2mm直径输出轴，台阶面可以顶住电机轴的轴肩，轴向定位不需要额外加装轴套，装配的时候只需要从桨毂背面压入电机轴，靠桨毂和轴的过盈配合就能传递扭矩，不需要额外打顶丝或者做键连接，大幅简化玩具的装配工序，适合大批量流水线组装。

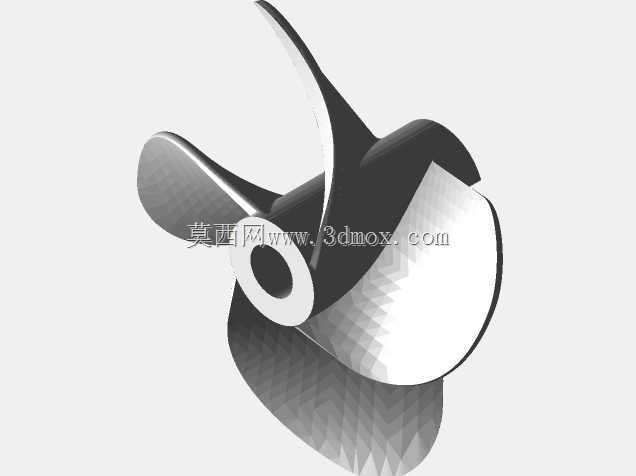

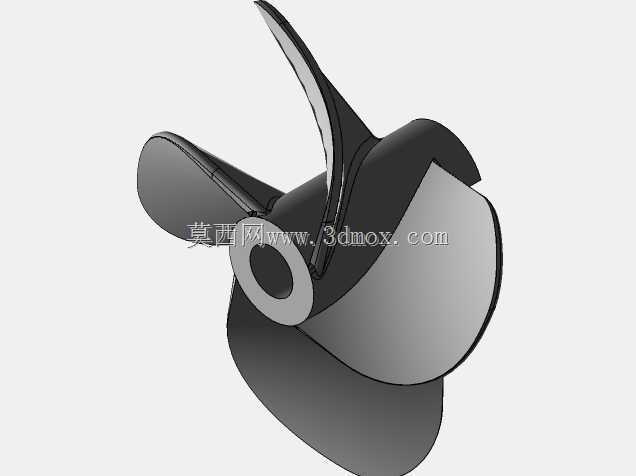

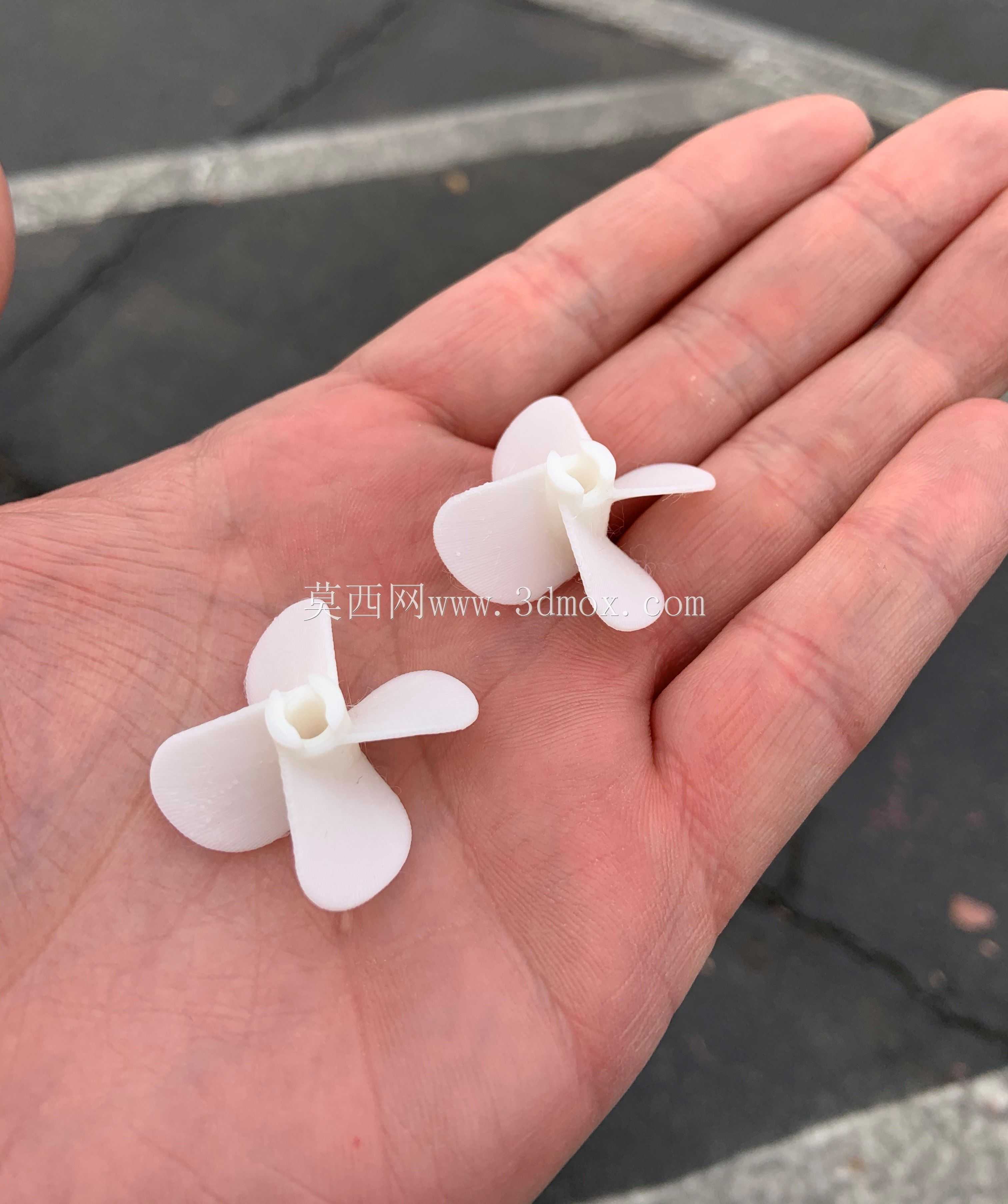

　　外形尺寸上，整个螺旋桨的回转直径控制在60mm区间，桨叶从桨毂向外延伸的过程中，弦长是逐渐收窄的，靠近桨毂位置弦长较宽，能提升低转速下的推力输出，桨尖位置弦长收窄，能减少旋转过程中的桨尖涡流损耗，降低转动噪音，毕竟玩具类产品对运行噪音的要求比工业部件更严格，过大的转动噪音会直接影响使用体验。四翅和三翅的布局不是随意排布的，三翅部分的桨叶安装角比四翅部分大2度左右，旋转的时候三翅区域主要负责提供核心推力，四翅区域的小安装角桨叶主要负责平衡转动过程中的离心力，避免小尺寸桨叶因为加工误差出现动不平衡，导致转动时机身抖动。

　　实际功能特性上，这种组合桨叶的构型，比同尺寸的三叶桨推力高12%左右，比同尺寸的四叶桨启动扭矩低8%，刚好卡在小型玩具电机的输出特性区间里，不需要对电机做额外的参数调整就能直接适配。桨叶的厚度从根部到桨尖是逐渐减薄的，根部厚度2mm保证和桨毂连接的结构强度，就算玩具跌落受到冲击，桨叶根部也不容易出现断裂，桨尖厚度0.8mm，能减轻桨叶整体重量，降低转动时的转动惯量，让电机启停的响应速度更快。安装的时候要注意，桨毂的台阶面必须朝向电机一侧，要是装反了，桨叶的安装角方向反过来，不仅无法产生正向推力，还会让电机的负载陡增，短时间内就会出现过热问题。

　　从结构设计的细节来看，桨叶和桨毂是一体化的结构，没有采用分体装配的形式，避免分体结构出现的装配间隙导致的动平衡问题，一体化成型的结构也更适合注塑批量生产，生产的时候只需要一套模具就能完成整个零件的加工，不需要后续的组装工序，生产效率更高。桨叶的型面没有做复杂的翼型曲面，而是采用了简单的圆弧曲面，降低模具的加工难度，就算是小批量生产也能控制加工成本，同时这种简单曲面的成型精度更容易保证，不会因为注塑过程中的收缩变形导致桨叶角度出现偏差。在实际选型适配的时候，要是用在小型风力驱动的玩具车上，这个尺寸的螺旋桨在风速2m/s的情况下就能带动车轮转动，要是用在小型戏水玩具上，桨叶的曲面角度也能在水中产生足够的推力，不需要额外做防水结构改动，因为整个桨叶是等壁厚结构，水中转动的时候不会因为水流冲击产生形变。
