铝阳极氧化尼龙线锁紧螺母组件设计

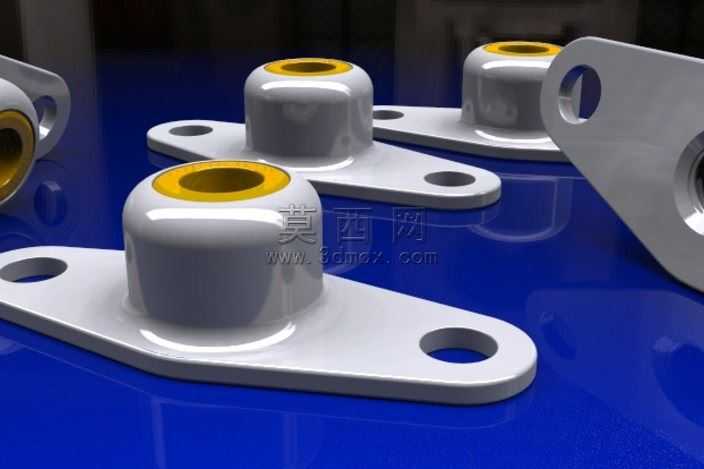

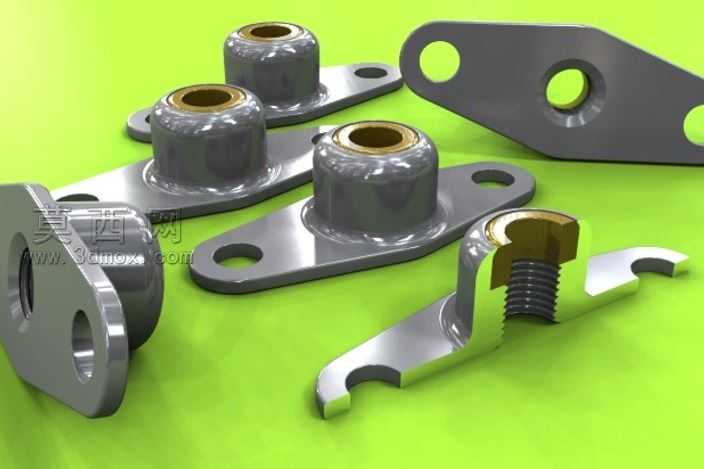

本作品为锁紧类螺母连接组件的三维设计成果，建模阶段依托参数化三维设计软件完成全结构特征构建，首先针对底座安装翼、主体凸台、内嵌铜衬套、锁紧钩爪等核心结构进行草绘轮廓绘制，通过拉伸、旋转、切除等基础特征命令生成零件基体，再对安装孔位、螺纹牙型、衬套过盈配合面、钩爪卡接曲面进行精细化特征处理，保证各零件间的装配公差符合机械连接的通用设计规范。材质与渲染环节，针对不同零件的实际材质属性进行材质球参数调配：金属基体部分采用铝阳极氧化膜浅灰色材质，调整金属度、粗糙度参数模拟硬质氧化层的细腻哑光金属质感，还原氧化处理后表面均匀的磨砂反光效果；内嵌铜衬套部分调配锡青铜材质参数，突出铜合金特有的暖调金属光泽与轻微的使用磨损质感；剖切展示的锁紧钩爪部分，对金属切面做高光处理，清晰呈现内部螺纹结构与钩爪的卡接形态，背景选用高饱和度亮绿色哑光背景，通过三点布光方案打亮零件轮廓，避免阴影遮挡结构细节，同时添加柔和的环境反射效果提升渲染真实感。结构设计上，该组件采用带翼安装底座设计，两个对称分布的安装孔可通过螺栓实现组件与安装基面的稳固固定，主体凸台内嵌的铜衬套可降低螺纹连接的磨损，提升反复拆装后的使用寿命，侧置的钩爪式锁紧结构可与配套件实现快速卡接定位，配合内部螺纹完成双重锁紧，避免使用过程中出现松脱问题，剖切视图直观展示了内部螺纹与锁紧结构的配合关系，清晰呈现组件的锁紧工作原理。设计过程中优先考虑组件的实用性能，在保证结构强度的前提下对安装翼做轻量化切边处理，降低零件整体重量，同时对所有棱边做圆角过渡处理，避免安装使用过程中出现锐边划伤的问题，各配合面的公差参数经过反复校核，确保装配后无卡滞、松旷问题，可直接用于五金紧固件的产品展示、结构验证或生产参考。
