木匠杆持有人

这是我做一个简单的和健壮的鱼竿支架设计,从可持续材料需要最低限度的工具和生产成本。

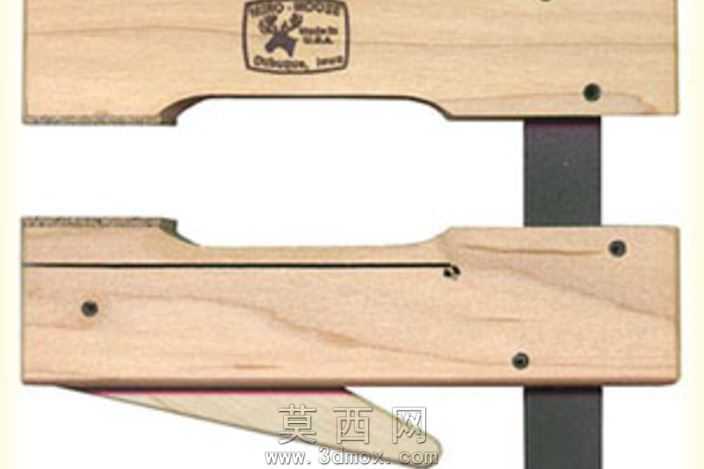

我的设计灵感是木工凸轮夹,这个设备是简单的建造和使用那些使用他们知道他们很棒提供夹紧力在不损坏木制表面。 独木舟的夹控股设备几乎是相同的一个用于凸轮夹删除调整下颌宽度的方法,如果这是用于不同风格的独木舟如铝的圆柱形舷缘蛤的喉咙可以深化和调整杆安装夹普遍。

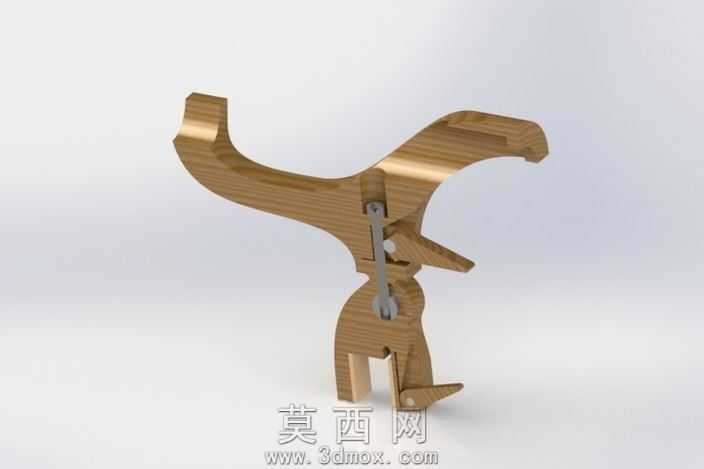

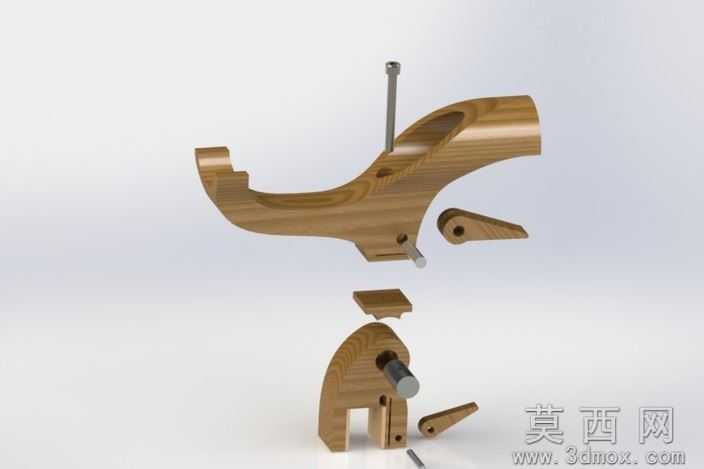

俯仰和偏航调整杆本身的证明更有趣,我尝试了几种凸轮的设计紧凑,刚性系统虽然不是在调整变得过于宽松。 在装配螺钉连接这三个部分在一起是收紧与凸轮的完全夹紧位置直到达到所需的夹紧压力和旋转的螺杆保持用半永久的乐泰。 使用这个系统杆持有人可以从一个位置平行于自由水垂直和旋转螺丝。

笔记制造业:
夹身体:
——产生完全的木头和可以使用数控路由器表。
- - - - - -注:渲染的纹理方向应该是90度,谷物应该平行夹口的最佳力量。

凸轮针:
-凸轮针可以由不锈钢或铝和应该有一个轻微的身体和凸轮之间的过盈配合,如果需要可以固定在凸轮,这样他们不滑出虽然这应该不是一个问题。

摄像头:
-凸轮完全是用木头做的,可以产生在一个单一的操作使用数控路由器表。

主销:
-主销可以由不锈钢或铝和不需要一个特别合适的夹紧身体。 唯一的这一部分是钻头和丝锥加工需要的孔螺丝附着。

旋转板:
-旋转板可以再次生产数控路由器或甚至在长条状,可以手动路由器异形然后放在一个钻床孔钻和完成切锯。

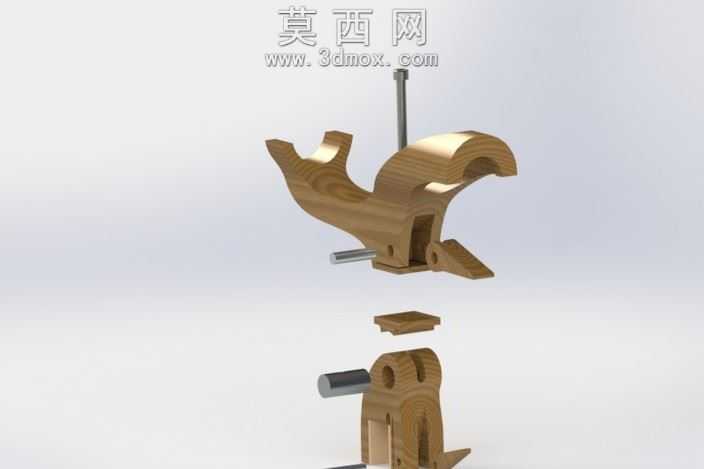

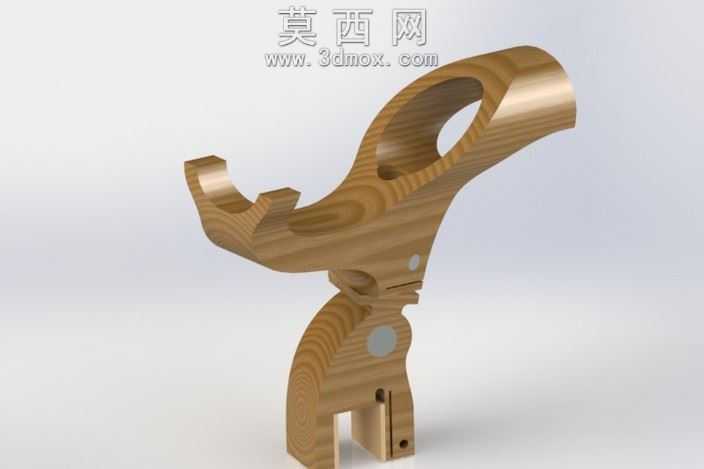

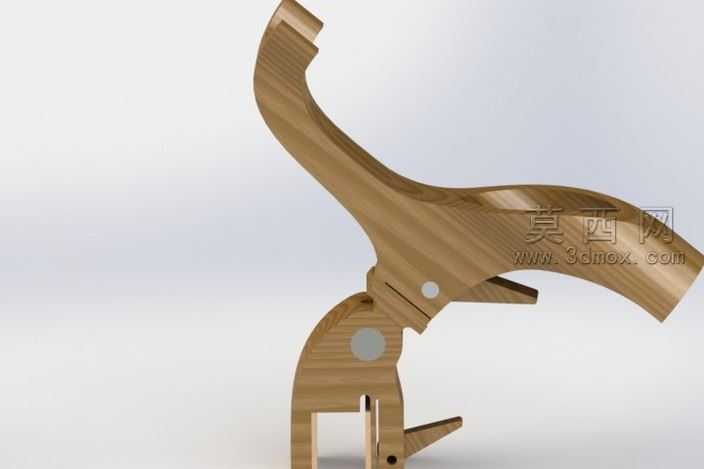

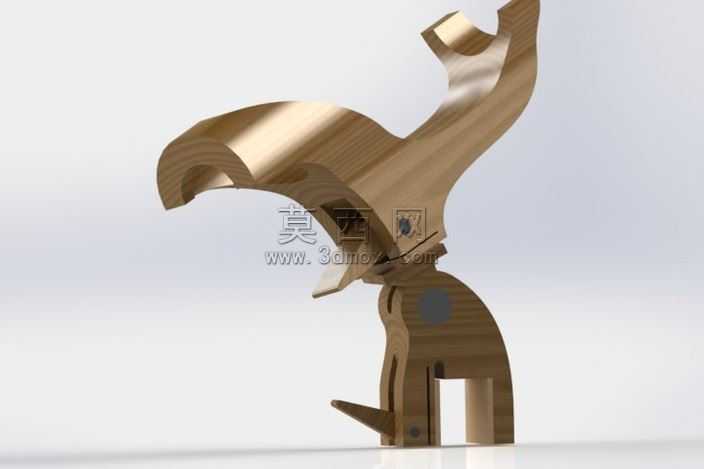

鱼竿支架,
-杆持有人是生产最困难的部分,也是最容易改变,以适应生产。 抽油杆夹持器的关键特征又可以由数控路由器。

谢谢你看
