四键便携红外遥控终端外壳结构

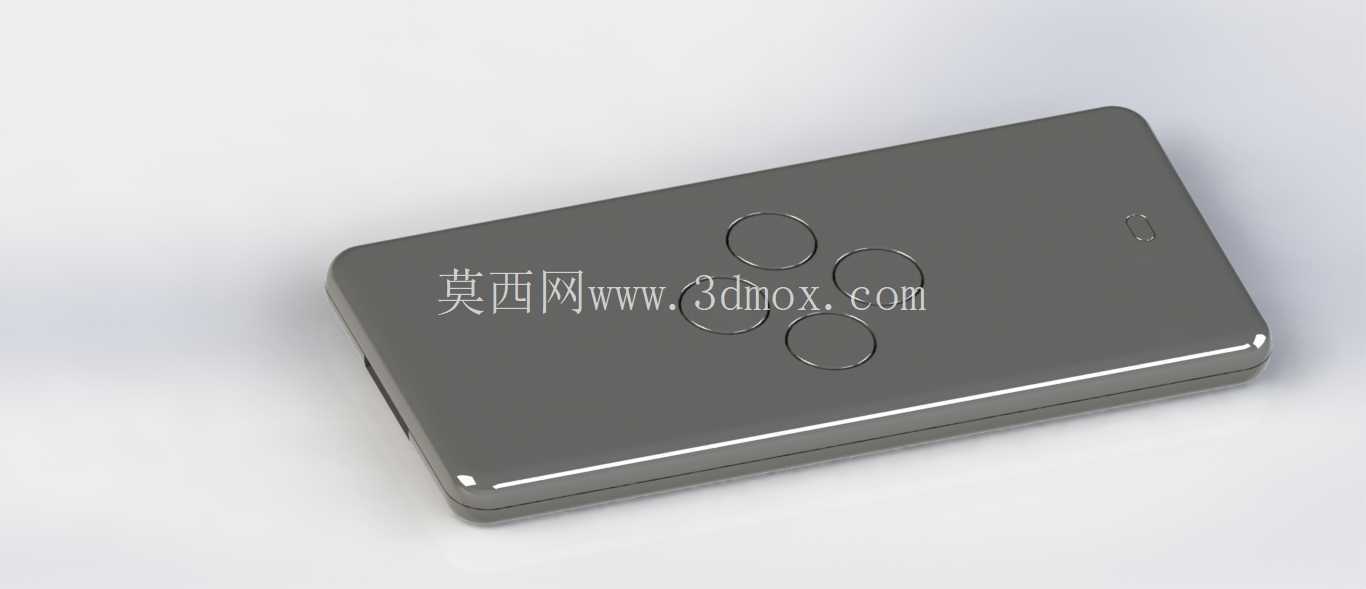

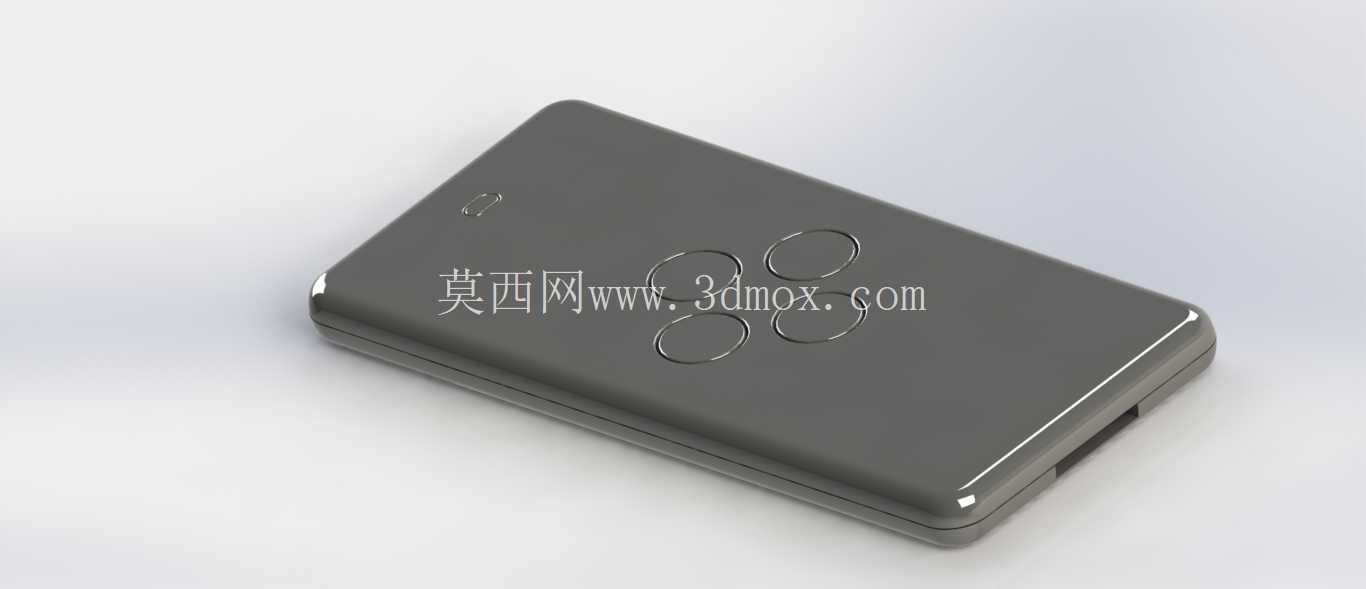

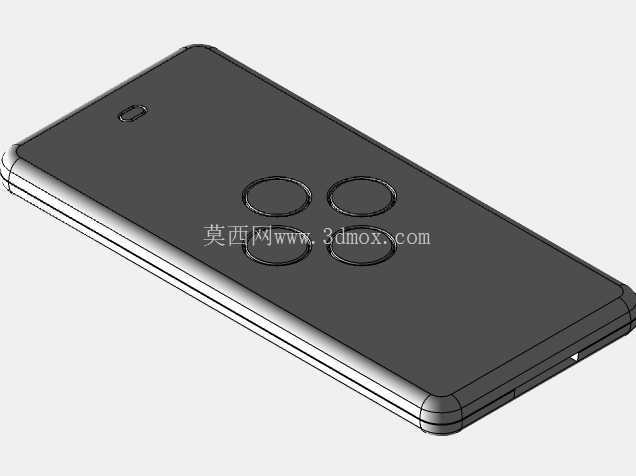

　　该遥控终端采用扁平矩形手持壳体方案，整体围绕客厅、会议室、展厅等近距离设备控制场景展开。整机厚度控制在薄型便携区间，长宽比例适配单手握持，四角做连续圆弧过渡，避免跌落时应力集中在尖角位置；顶面布置四枚圆形功能按键，按键呈两列两行排布，键面与壳体上表面基本齐平，当遥控器正面朝下放置在桌面、电视柜或设备台面上时，按键不会被硬表面直接压触，可降低误触发和按键表面磨损风险。

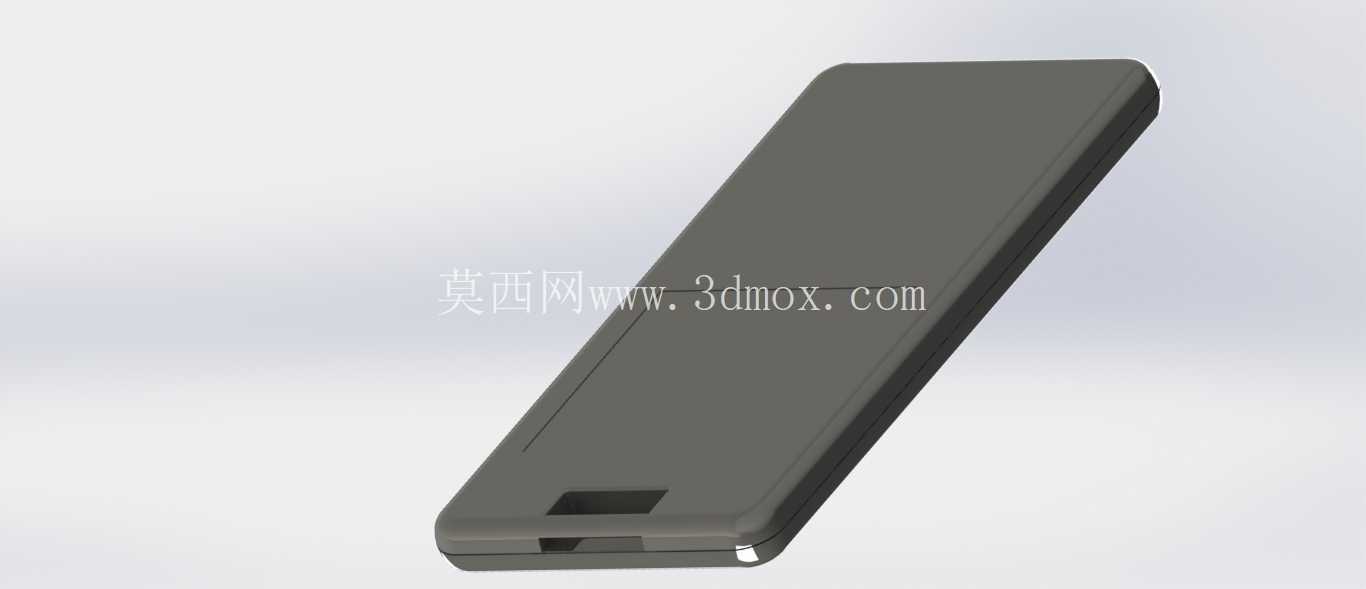

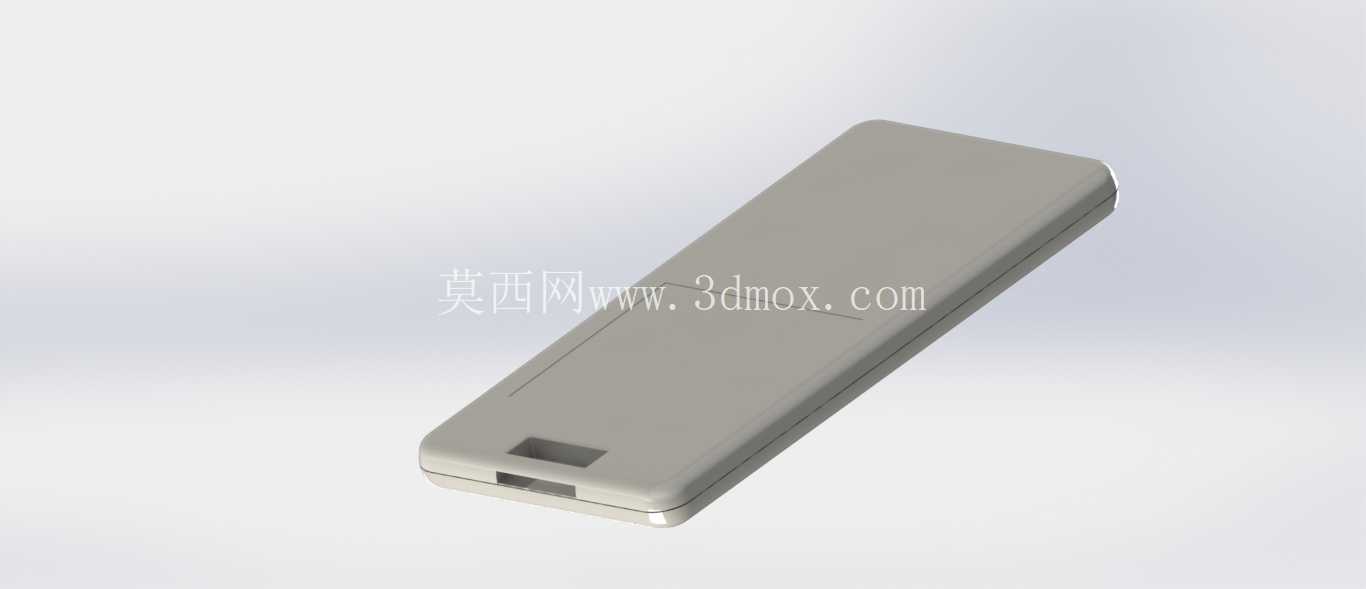

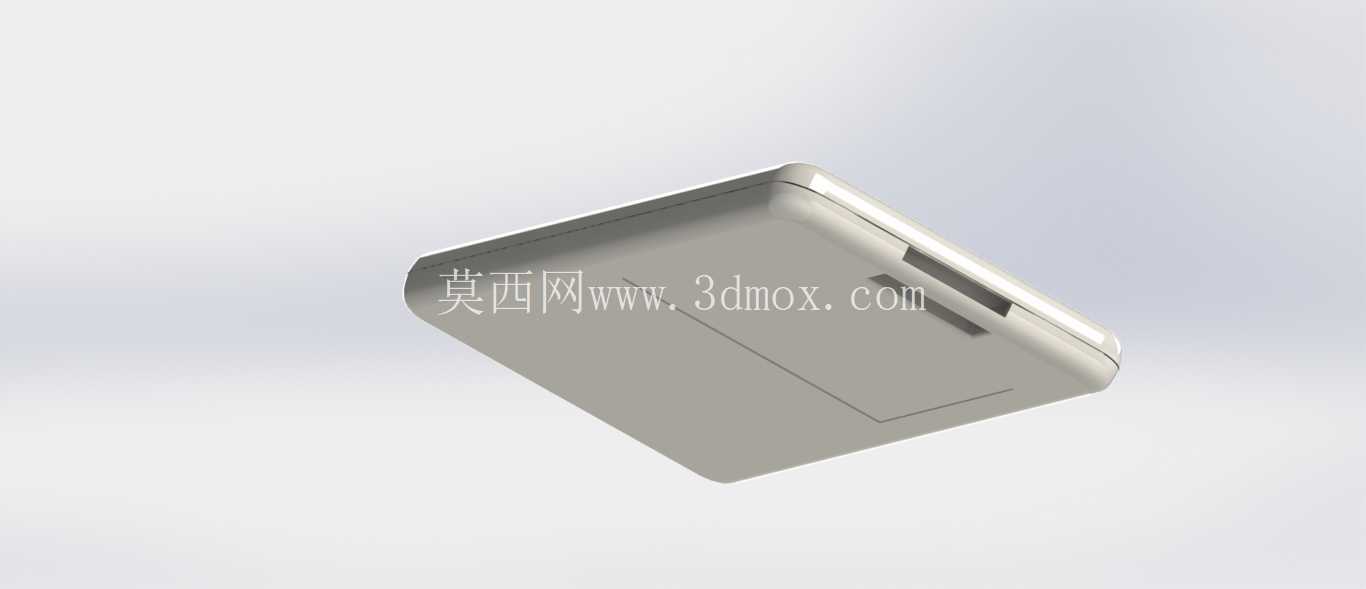

　　壳体外形以简洁直板为基础，上盖与下盖通过周圈止口配合，侧边保留细微分模线和装配间隙，端部预留信号发射窗口区域，便于红外发射元件朝向被控设备。背部设计有浅凹电池仓区域，用于容纳薄型供电电池，仓盖与后盖表面保持平顺，既方便用户更换电池，也避免背部凸起影响平放稳定性。壳体边缘采用小圆角和轻微斜度处理，既符合手持触感要求，也有利于注塑件脱模；外观面没有复杂深槽和尖锐突变，可减少模具加工难度，并降低表面缩痕、飞边等成型缺陷。

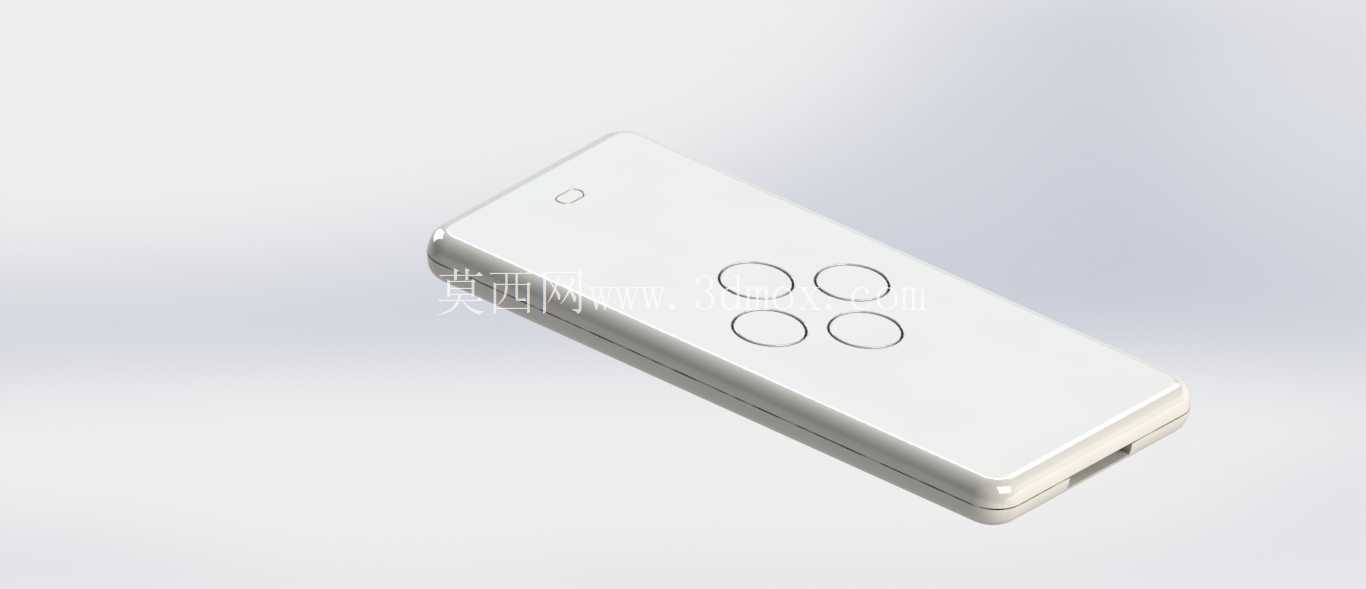

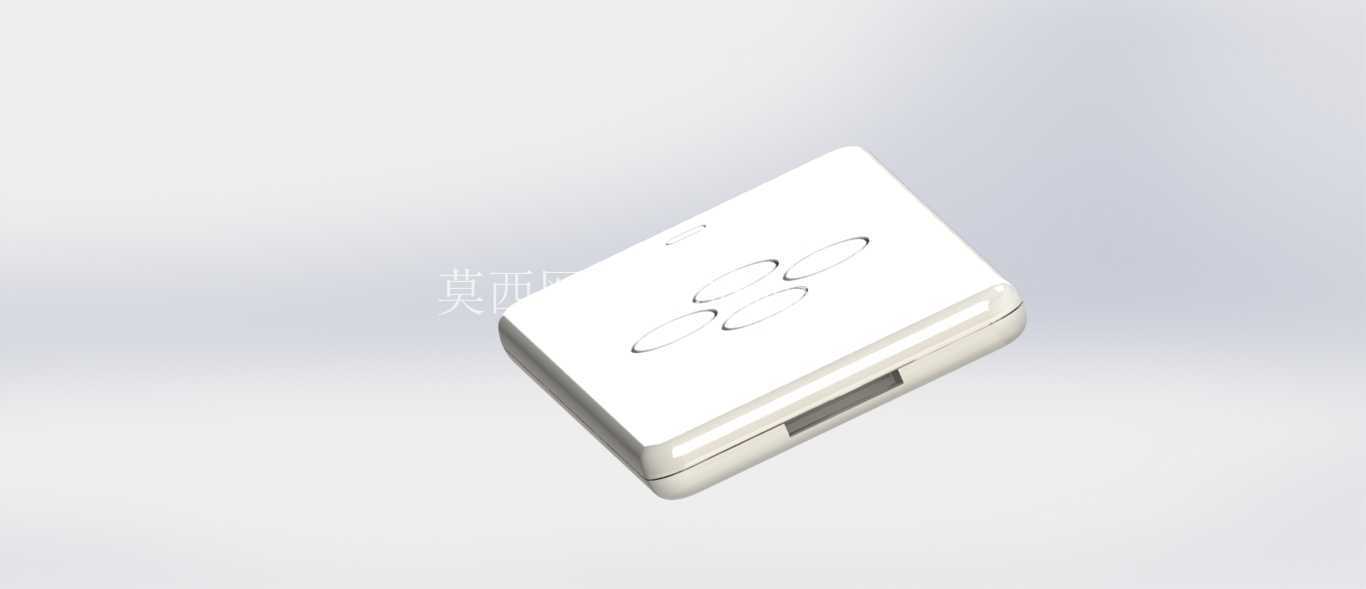

　　四枚按键作为主要人机交互区域，采用圆形独立按钮形式，按键轮廓清晰，盲操时可通过环形边界识别位置。按键顶面不高出外壳过多，按压行程保持在短行程范围，适合电源、模式、音量、通道或灯光场景切换等常用指令。按键下方对应硅胶导电件或轻触开关安装位，结构设计时需要保证按钮柱与开关中心对正，周圈留出均匀活动间隙，防止卡键；同时在上盖内表面设置按键限位筋，控制按键上浮量和按压偏摆。

　　从装配边界看，内部空间需要同时容纳电路板、电池触点、发射管和固定柱。PCB外形应随壳体轮廓布置，靠近前端位置放置发射器件，保证信号方向无金属遮挡；电池仓附近设置导电片定位槽和防反装结构，螺钉柱、卡扣位与电路板安装孔需要同轴匹配。上下壳连接可采用周圈卡扣加局部螺钉的方式，卡扣分布在长边和转角附近，螺钉柱靠近电池仓等受力较大区域，既保证装配后无缝张开，也便于维修拆卸。

　　该类产品在实际使用中常与电视、空调、投影、灯光控制器等终端配套，外观需要融入家居和办公环境，因此壳体表面采用连续大面设计，配合低反光质感，可减少日常指纹和轻微划痕的视觉影响。结构建模时需重点检查外壳壁厚均匀性、按键与开孔间隙、电池仓深度、止口搭接量以及跌落时边角的强度。圆角处壁厚不应突然增厚，防止外表面产生缩痕；电池仓凹槽周边应增加过渡斜度，避免板材或注塑件局部薄化。前端发射窗口、背部仓盖和上下壳分件线需要在三维状态下反复核对，确保外观分件合理、内部元件不干涉、装配顺序清晰。

　　整体方案强调轻薄、易握持、易成型和易维护，适合作为小型无线遥控设备的外观结构参考，也可用于消费电子外壳分件、按键布局、电池仓设计和注塑工艺校核等工程练习。
