CATIA环境下构建的白炽灯泡实体结构

　　日常照明场景中最常见的螺口白炽灯泡，其结构看似简单却涵盖了玻璃壳体、内部支撑、螺纹灯头等多个配合部件，在做照明产品结构验证、教学演示场景搭建、工业场景照明布局模拟时，都需要精准的灯泡三维模型作为装配基础。很多初学者在做CATIA实体建模练习时，也常选择灯泡作为联系对象，因为它同时包含了回转曲面、螺纹结构、薄壁壳体等多种典型特征，能覆盖实体建模中大部分常用指令的操作逻辑。

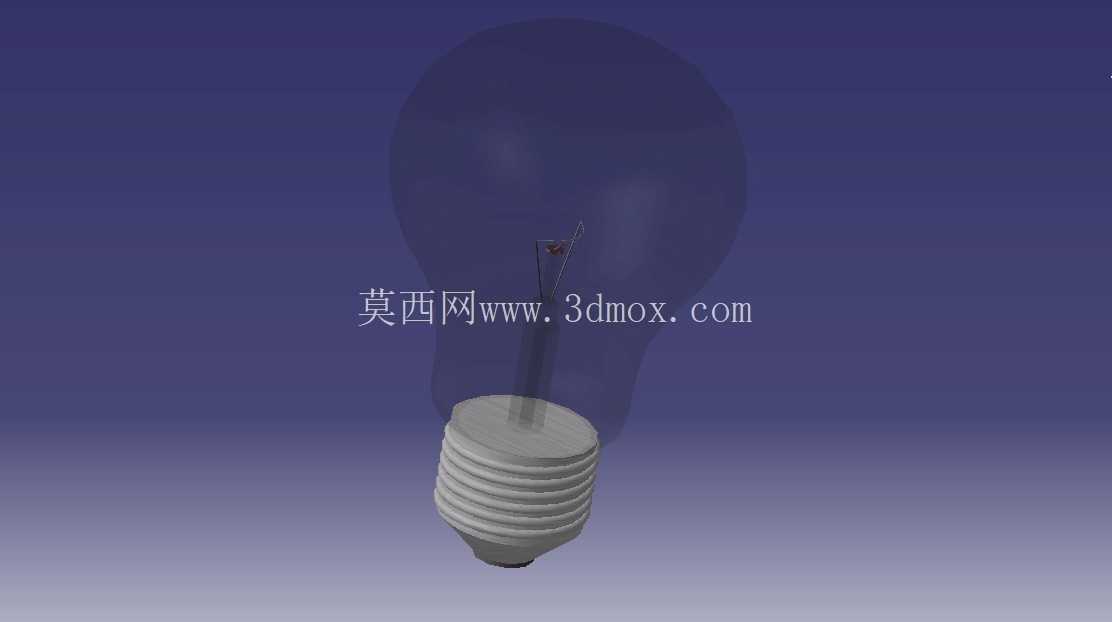

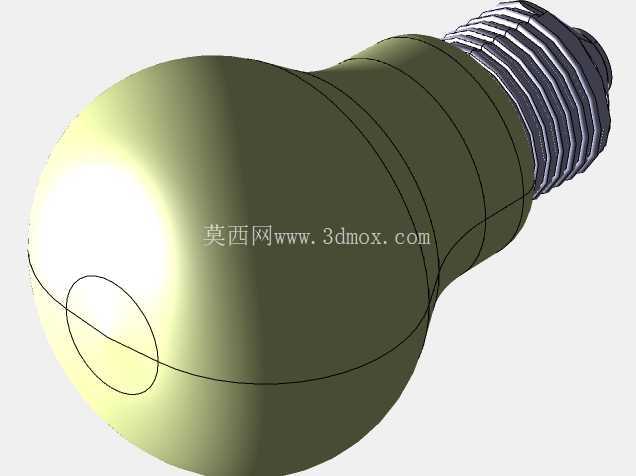

　　这个模型的构建核心依托CATIA的多实体建模功能，区别于传统单实体逐特征叠加的建模思路，多实体模式允许在同一个零件文件下拆分不同功能区域的独立实体，比如把玻璃泡壳、内部灯丝支架、金属螺纹灯头分别作为独立实体管理，后续做布尔运算、材质赋予、干涉检查时都能更灵活调整，不会因为单实体特征树过长导致修改时出现特征报错。实际建模过程中，泡壳部分先通过回转命令生成基础的椭球加圆柱衔接的轮廓，再做薄壁抽壳处理，抽壳厚度控制在符合普通玻璃灯泡的实际壁厚范围，避免后续渲染或者做结构受力分析时出现参数失真；螺纹灯头部分先做圆柱基体，再通过螺旋线配合扫描切除生成标准螺牙，螺牙规格匹配日常通用的E27螺口尺寸，安装边界完全适配常规灯座的配合公差，不需要额外做尺寸修正就能直接装入标准灯座模型中完成装配。

　　从实际应用角度来说，这类灯泡模型不仅可以用于照明产品的结构设计验证，在做工业设备的操作工位照明布局模拟、展厅灯光效果渲染、教学用的机械结构演示案例时，都能直接调用。很多做设备人机工程验证的场景中，需要模拟工位照明的照射范围、安装位置是否会和设备运动部件产生干涉，这时候精准的灯泡外形尺寸就显得尤为重要——模型整体尺寸完全参照市售常规螺口灯泡的实际参数制作，总长度、最大泡壳直径、螺纹段长度都和实物保持一致，安装时只需要对齐灯头的螺纹轴线，就能完成和灯座的配合，不会出现尺寸错位导致的装配干涉。

　　建模过程中特意保留了各部分实体的独立特征参数，后续如果需要调整灯泡功率对应的泡壳大小、更换不同规格的灯头类型，只需要修改对应实体的草图参数或者特征尺寸，不需要推倒整个模型重新构建，这也是多实体建模在这类通用标准件建模中的优势。比如要做小功率的烛型灯泡，只需要修改泡壳回转轮廓的草图曲线，调整抽壳厚度，保留灯头部分的实体参数就能快速衍生出新的型号，大幅提升同系列产品的建模效率。另外模型在构建时特意规避了碎面、重叠面等容易导致后续工程图导出、有限元分析报错的问题，所有曲面过渡都做了相切约束，螺纹收尾部分做了自然收尾处理，不会出现尖锐的几何错误，导入到其他三维软件做格式转换时也不会出现破面丢失的情况。

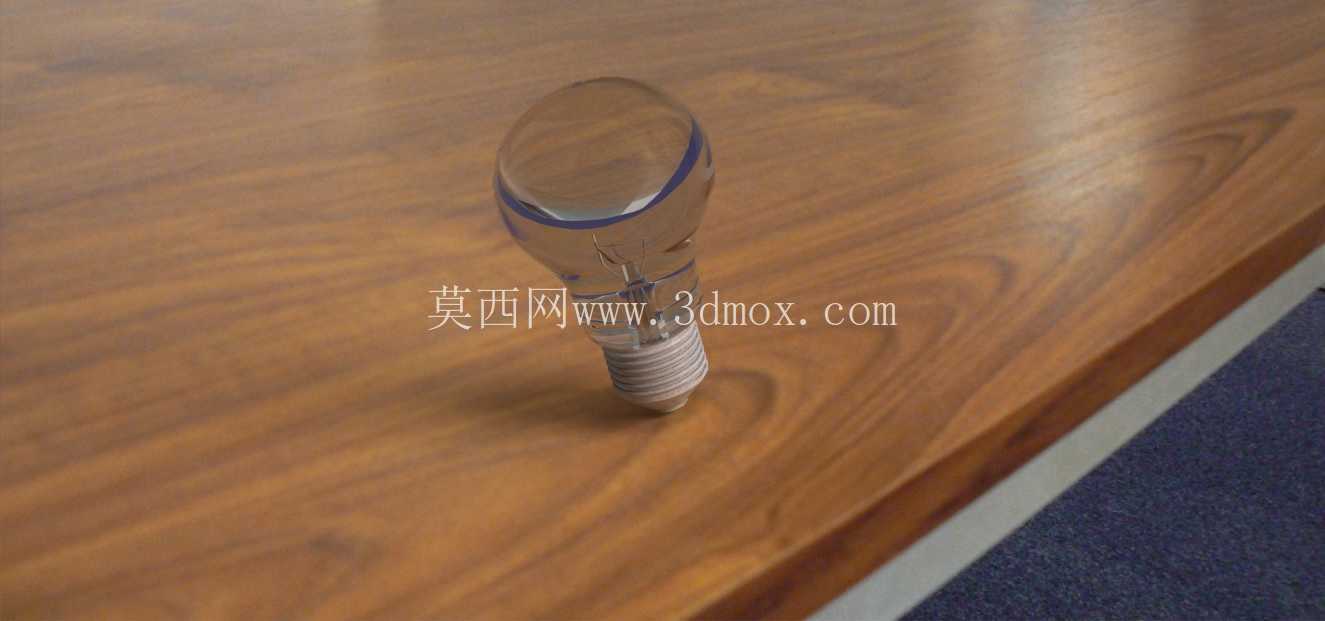

　　在做产品展示渲染时，玻璃泡壳部分的实体可以直接赋予透明玻璃材质，金属灯头赋予金属电镀材质，内部灯丝支架部分赋予金属材质，不需要额外拆分零件就能快速完成材质分配，渲染出的效果和实物几乎一致，完全满足产品宣传图制作、装配动画演示的精度要求。对于结构设计从业者来说，这类标准件模型的参数化构建思路，也可以迁移到其他带标准配合接口的零部件建模中，通过多实体拆分的方式把固定配合部分和可变功能部分分开管理，后续做系列化产品设计时能减少大量重复建模工作。
