汽车雨刮器四连杆传动结构设计

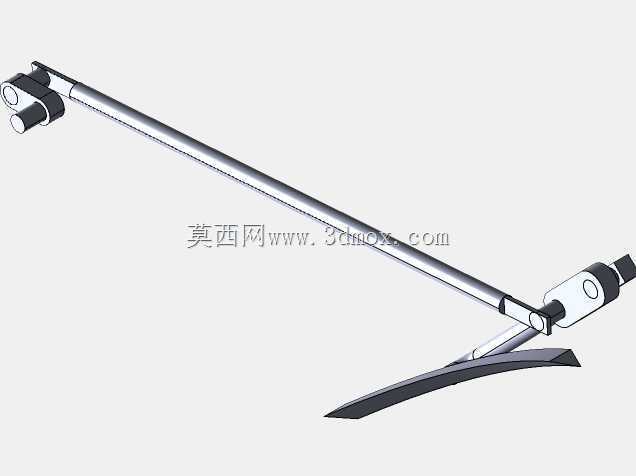

　　从结构布局来看，这套雨刮机构的动力输入侧设置在靠近车身A柱的安装位，输入轴与雨刮电机的输出端通过花键配合连接，长连杆作为主传动件，两端分别通过铰接副连接动力输入摇臂与雨刮臂转轴端的从动摇臂，雨刮臂的安装端设计有标准化的卡扣接口，可适配不同长度规格的雨刮臂与雨刮片，满足不同车型风挡尺寸的适配需求。在实际装车场景中，这套机构的安装边界需要严格匹配车身前围板的安装孔位，输入轴的中心距、从动转轴的安装高度、连杆的运动包络范围都需要在设计阶段做完整的运动仿真校核，避免连杆运动过程中与前围板内部的线束、空调管路、制动管路发生运动干涉。在乘用车辆与商用车辆的前风挡、后风挡清洁系统中，雨刮器是保障雨天、扬尘路况下驾驶视野清晰的核心安全部件，这套四连杆结构的雨刮器传动方案，是目前市面多数量产车型采用的成熟结构形式。不同于直驱式的雨刮结构，四连杆传动的设计核心是将电机输出的连续旋转运动，转化为雨刮臂绕固定转轴的往复摆动，同时保证雨刮片在风挡玻璃表面的刮拭角度、运动轨迹完全贴合玻璃的曲面曲率，避免出现刮拭死角、跳刮、异响等常见问题。

　　四连杆的杆长比例是整个设计的核心参数，通过调整主动摇臂、从动摇臂、连杆、固定机架四个构件的长度比值，可以精准控制雨刮臂的摆动角度，常规乘用车型的前雨刮摆动角度通常控制在120度到160度区间，既保证刮拭范围覆盖驾驶员主视野区与副驾驶侧的法定视野要求，又避免雨刮臂摆动到极限位置时超出风挡玻璃边界，刮碰车身A柱或者前围装饰件。铰接位置的衬套设计直接影响雨刮器的使用寿命，所有转动副位置都预留了自润滑衬套的安装槽，可选用聚四氟乙烯或者含油尼龙材质的衬套，降低往复运动过程中的摩擦阻力，减少低温环境下的卡滞风险，同时衬套的密封结构可以阻挡雨水、灰尘进入铰接间隙，避免长期使用后出现磨损松旷，导致雨刮片抖动、刮拭轨迹偏移。

　　雨刮臂的压紧力设计也和这套传动结构的输出扭矩匹配，在雨刮臂与从动转轴的连接位置，内置了扭转弹簧，可提供稳定的下压力，保证雨刮片在高速行驶、强降雨工况下始终贴合玻璃表面，不会因为气流抬升出现刮拭悬空的问题，而四连杆机构的传动扭矩冗余设计，可以克服弹簧压紧力带来的运动阻力，即使在玻璃表面有积雪、浮尘的工况下，也能平稳驱动雨刮臂完成往复动作。在结构设计的细节上，长连杆采用了冷拉型钢一体成型的工艺，杆身做了轻量化的等强度设计，在保证传动刚度、避免高速摆动时出现杆身震颤的前提下，尽可能降低运动构件的重量，减少雨刮电机的负载，降低工作时的噪音。所有铰接点的销轴都做了防锈镀层处理，适配车辆外部的高湿、多盐雾的使用环境，避免长期使用后出现锈蚀卡滞。

　　这套四连杆结构的设计通用性较强，通过调整杆长比例、转轴安装位置，可以快速适配不同级别车型的雨刮系统需求，不需要重新开发整套传动结构，能够有效缩短零部件开发周期，降低整车零部件的通用化成本。在三维建模过程中，需要对整个机构做全行程的运动干涉检查，模拟雨刮片在玻璃曲面的运动轨迹，校核刮拭覆盖率是否满足法规要求，同时还要验证极限温度下构件热胀冷缩带来的尺寸变化是否会影响运动顺畅性，确保在-40℃到80℃的工作温度区间内，机构都能无卡滞运行。
