机加工用手动螺杆式台钳结构设计

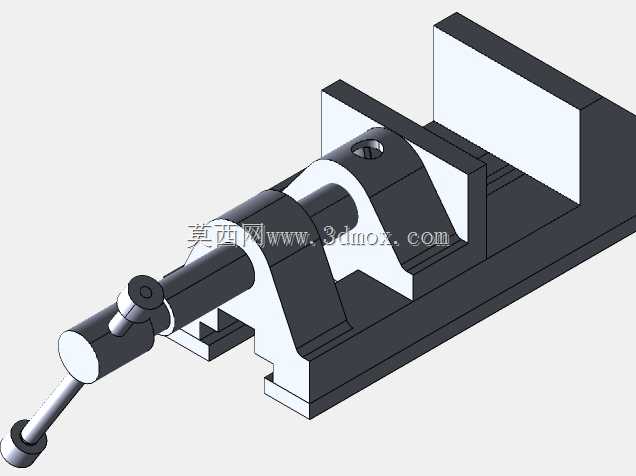

在常规机械加工、钳工装配、小型工件修配场景中，台钳是工位上不可或缺的基础夹持工装，这款手动螺杆式台钳的结构设计完全贴合一线操作的实际需求，没有冗余的花哨结构，每一处构型都服务于稳定夹持、操作便捷的核心目标。从实际安装边界来看，该台钳底部设置了与标准工作台T型槽匹配的安装定位结构，可直接固定在常规钳工台、铣床、钻床的工作台面上，整体安装占用的台面尺寸适配多数中小型加工工位，不会过度挤占工位上其他工具、量具的摆放空间，固定后整体重心偏低，即使夹持较重工件进行锤击、锉削作业也不会出现倾翻风险。功能特性上，这款台钳采用梯形传动螺杆作为夹紧动力传递结构，相比普通三角螺纹，梯形螺纹的传动效率适中，自锁性能可靠，夹紧工件后不会因为加工过程中的振动出现松脱问题，螺杆端部的摇柄采用可转动的活动握柄结构，操作人员施力夹紧时握柄可随手部动作转动，不会磨手，大行程的活动钳身设计可以适配不同尺寸的工件夹持需求，钳口位置预留了可更换钳口板的安装螺孔，当钳口磨损或者需要夹持特殊表面工件时，可以快速更换带齿防滑、软质防护等不同类型的钳口板，无需整体更换台钳主体。设计思路上，整体采用了一体式固定钳身与滑动式活动钳身配合的结构，固定钳身与底座为一体化构型，保证了整体结构的刚性，活动钳身的滑动导轨采用燕尾槽结构，配合间隙可通过侧边的调节镶条进行调整，长期使用出现磨损后可以通过调整镶条补偿间隙，避免活动钳身出现晃动影响夹持精度，钳身中部设置的锁紧结构可以在活动钳身移动到目标位置后进行辅助锁紧，进一步提升大切削力加工时的夹持稳定性。日常使用中，这类台钳除了承担钻、铣、磨等机加工工序的工件夹持任务，也可以完成钳工的锉削、锯切、装配、校直等手工作业，夹持工件时可以根据工件的外形调整夹持位置，配合角度垫铁、V型块等辅助工装还可以完成异形工件、轴类零件的可靠装夹，整体结构的维护也十分简便，定期在螺杆、导轨滑动面涂抹润滑脂即可保证长期顺畅使用，没有复杂的液压、气动元件，故障率极低，适合生产车间、维修工位、教学实训场地等多种场景长期使用。
