内燃机分体式连杆结构三维设计

　　在往复式内燃机的动力传递路径中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定整机的运转可靠性、动力输出效率与服役寿命。日常做动力总成建模时，这类分体式连杆的细节处理最考验对实际装配工况的理解，很多新手建模时容易忽略安装边界与受力变形的预留量，导致后续做运动仿真或者工程图导出时出现干涉问题。

　　从实际应用场景来看，这类连杆广泛适配小排量单缸四冲程汽油机，常见于通用动力机械、小型摩托车、园林作业机具的动力单元中，工作过程中需要持续承受活塞传递的爆发压力冲击，同时还要兼顾往复惯性力与旋转离心力的交变载荷，因此杆身的截面设计、大头端的剖分结构、螺栓连接的预紧余量都需要严格匹配实际工况要求。

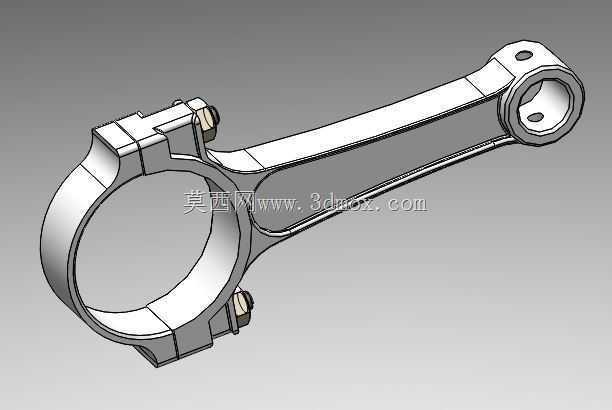

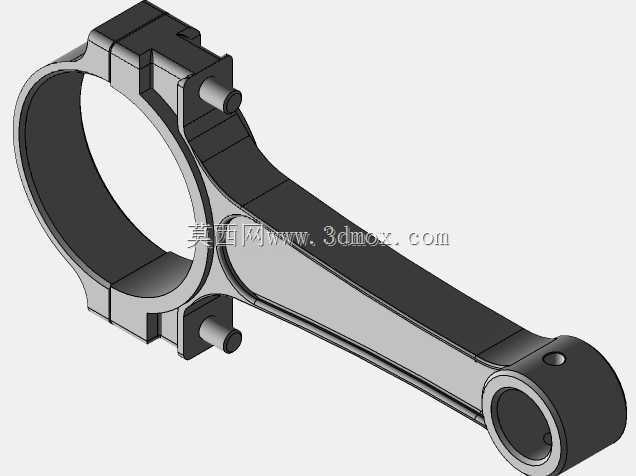

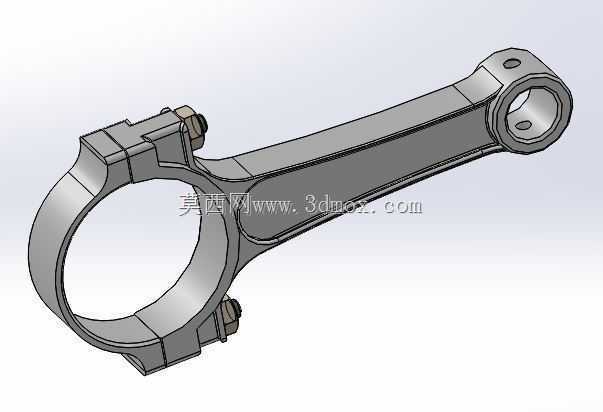

　　从结构功能特性来看，该连杆采用平切口分体式大头设计，大头端配套轴瓦安装位，工作时抱紧曲轴连杆轴颈，剖分面通过两个高强度连杆螺栓实现紧固，螺栓孔周边做了沉台与加强筋过渡，避免应力集中导致的杆身断裂；小头端为整圆通孔结构，内部预留活塞销衬套的安装间隙，工作时与活塞销铰接，将活塞承受的燃气作用力传递至杆身；杆身采用工字形截面设计，在保证整体抗弯、抗扭刚度的前提下尽可能降低自身重量，减少往复运动过程中产生的惯性载荷，杆身与大小头的过渡区域均做了大圆角平滑处理，避免交变应力作用下出现疲劳裂纹。

　　建模过程中需要重点把控几个关键尺寸边界：首先是大小头孔的中心距，这个尺寸直接影响发动机的压缩比与活塞行程，公差控制需要严格匹配动力参数设计要求，偏差过大会导致活塞撞气门或者压缩比不足；其次是大头孔的内径与宽度尺寸，需要匹配对应曲轴的连杆轴颈直径与轴瓦厚度，安装后要保证轴瓦的过盈量符合装配规范，同时剖分面合拢后不能出现错边，避免轴瓦夹持变形导致烧瓦故障；小头孔的内径需要匹配活塞销外径，衬套压装后要保证销孔的同轴度，避免活塞运动过程中出现偏磨；另外连杆螺栓的孔位精度、大头端的外圆避让尺寸也需要重点关注，要保证连杆随曲轴旋转过程中不会与曲轴箱内壁、平衡块发生运动干涉。

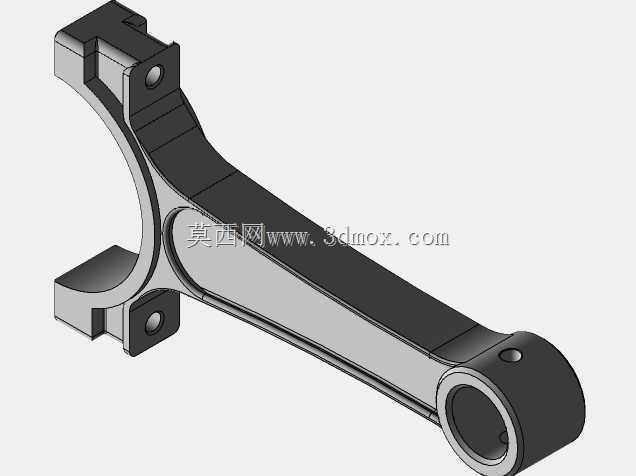

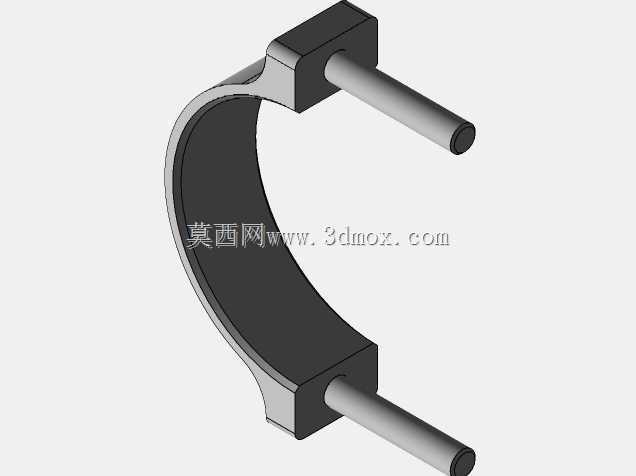

　　设计思路上，这类连杆的建模不能只做外观复刻，需要结合实际装配逻辑拆分零件：杆身主体、连杆盖、两个连杆螺栓、小头衬套、大头轴瓦都需要作为独立零件建模，装配时要还原实际的装配约束关系，比如连杆盖与杆身的剖分面要设置贴合约束，螺栓要设置预紧力的仿真参考位，轴瓦与孔位要设置过盈配合的装配余量。很多新手建模时会把连杆盖和杆身做成一个整体，忽略了实际生产中分体加工、合装镗孔的工艺要求，这样的模型拿去做工艺仿真或者装配模拟时完全不具备参考价值。另外杆身的工字形截面拔模角度、大小头的壁厚分布也要结合锻造工艺的要求做调整，不能出现壁厚突变或者无法脱模的结构，毕竟这类连杆量产时基本都是模锻成型，建模时如果忽略工艺性，后续转工程图生产时会出现很多问题。

　　从安装边界来看，连杆装配到整机内时，需要先将小头端与活塞通过活塞销连接，活塞销的卡环槽位置要预留足够的安装空间，避免卡环脱出导致活塞销刮蹭缸壁；大头端合装到曲轴连杆轴颈上时，要保证连杆盖的安装方向正确，螺栓的拧紧力矩对应的预紧力要满足设计要求，同时连杆轴向的窜动间隙要控制在合理范围内，间隙过大会导致运转异响，间隙过小会出现热膨胀卡滞。做运动仿真时，要重点验证连杆在整个活塞行程中的摆动角度，确认杆身不会与缸套下端、曲轴平衡块发生碰撞，尤其是发动机高速运转时，连杆的弹性变形量也要纳入干涉检查的考量范围，避免静态装配无干涉、动态运转时出现磕碰。

　　实际工程应用中，这类连杆的三维模型除了用于整机的结构设计与运动仿真，还可以用于教学演示、维修拆装模拟等场景，建模时对细节的还原度越高，后续的应用场景就越广，比如螺栓头部的六角结构、杆身上的锻造标识位、大头端的定位凹槽这些细节，虽然不影响整体结构，但都是实际生产装配中真实存在的结构，建模时还原这些细节，才能让模型具备实际的工程参考价值，而不是仅具备外观展示作用。
