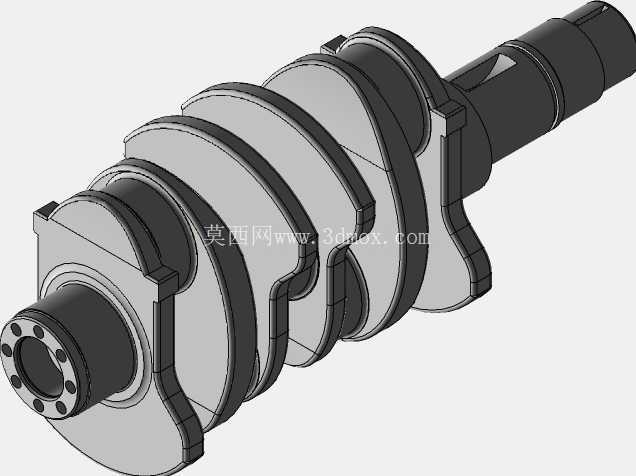

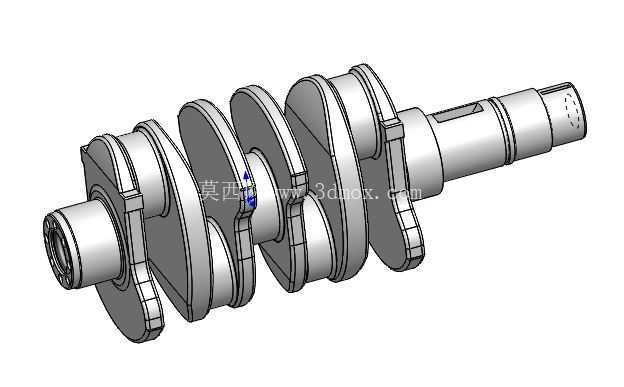

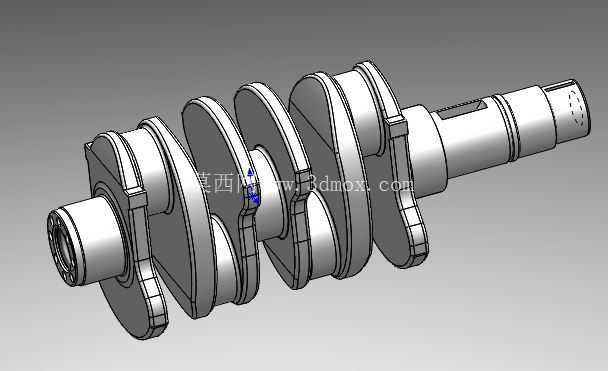

内燃机用多拐曲轴结构三维设计

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，其结构合理性直接决定整机的运转平顺性、疲劳寿命与动力输出效率。这款多拐曲轴的结构设计，首先匹配直列四缸内燃机的发火间隔角要求，四个曲柄销按照180度相位差对称布置，保证各缸做功行程的扭矩输出能够连续叠加，避免动力输出出现明显的脉冲波动，适配乘用车、小型工程机械用1.5-2.0L排量自然吸气内燃机的装机需求。

　　从结构细节来看，主轴颈与曲柄销的过渡位置全部采用大圆角沉切设计，圆角半径控制在轴颈直径的5%-8%区间，能够有效分散曲轴运转过程中承受的交变弯曲应力与扭转应力，避免应力集中导致的轴颈断裂失效，这一设计细节需要在建模阶段严格控制圆角的相切连续性，不能出现曲率突变的棱边，否则后续有限元疲劳分析时会出现应力计算失真的问题。曲轴的自由端预留有皮带轮、正时齿轮的安装轴段，轴段上设计有标准平键键槽，键槽的位置与曲柄销的相位严格对应，保证正时系统的配气相位精度；功率输出端设计有法兰连接结构，法兰端面上的定位销孔与螺栓孔按照圆周均布，位置度公差控制在0.02mm以内，保证与飞轮组件的同轴度，避免运转时出现动平衡超差的问题。

　　建模过程中，每一段曲柄臂的截面形状都经过优化，在保证结构强度满足最大爆发压力冲击的前提下，尽可能去除非承载区域的材料，降低曲轴整体的转动惯量，减少发动机加速过程的惯量损耗，同时曲柄臂的配重块按照各缸往复运动质量与旋转运动质量的平衡计算结果设计偏心轮廓，抵消运转时产生的一阶、二阶往复惯性力，降低整机的振动水平。安装边界方面，主轴颈的直径尺寸、各主轴颈之间的中心距严格匹配对应机型的缸体主轴承座孔尺寸，轴向定位台阶的位置与尺寸适配缸体上的止推片安装空间，保证曲轴装入缸体后轴向窜动量控制在0.1-0.3mm的合理区间，既不会因为窜量过大导致正时错位，也不会因为窜量过小出现热膨胀卡滞的问题。

　　曲柄销的直径与宽度尺寸匹配对应连杆大头的轴承孔尺寸，油道孔的走向从主轴颈表面贯穿至曲柄销表面，孔口位置做倒角抛光处理，保证压力润滑油能够顺利到达连杆轴承的摩擦表面，形成稳定的油膜承载。在实际应用场景中，这类曲轴除了适配常规车用内燃机，也可经过尺寸调整后用于小型发电机组、农用机械的动力单元，建模时所有轴颈的圆柱度、同轴度公差都按照IT6级精度设定，满足后续数控加工的工艺要求，避免出现建模尺寸与加工工艺脱节的问题。整个模型的曲面与实体过渡连续，没有碎面、非流形几何等问题，可直接导入有限元分析软件进行扭转刚度、弯曲疲劳强度的仿真计算，也可用于装配干涉检查、运动学仿真验证，确认曲轴运转过程中与缸体、连杆、活塞等周边部件不存在运动干涉。
