127毫米防滑兼容型全向移动滚轮

　　做移动机器人底盘选型的时候，全向轮的参数匹配一直是容易踩坑的环节，这款127毫米规格的全向轮，刚好适配中小尺寸AGV、竞赛类机器人的底盘布局需求。从实际应用场景来看，这类全向轮广泛用在Robocon等机器人竞赛参赛平台、仓储分拣小型AGV、实验室教学移动平台、服务机器人底盘上，相比普通差速轮，它能实现零半径转向、横向平移、斜向移动等全向动作，不需要预留转向空间，在狭窄通道、密集工位的场景下优势非常明显。

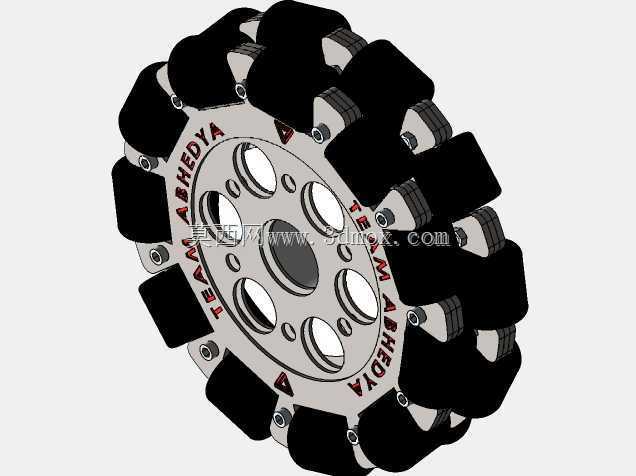

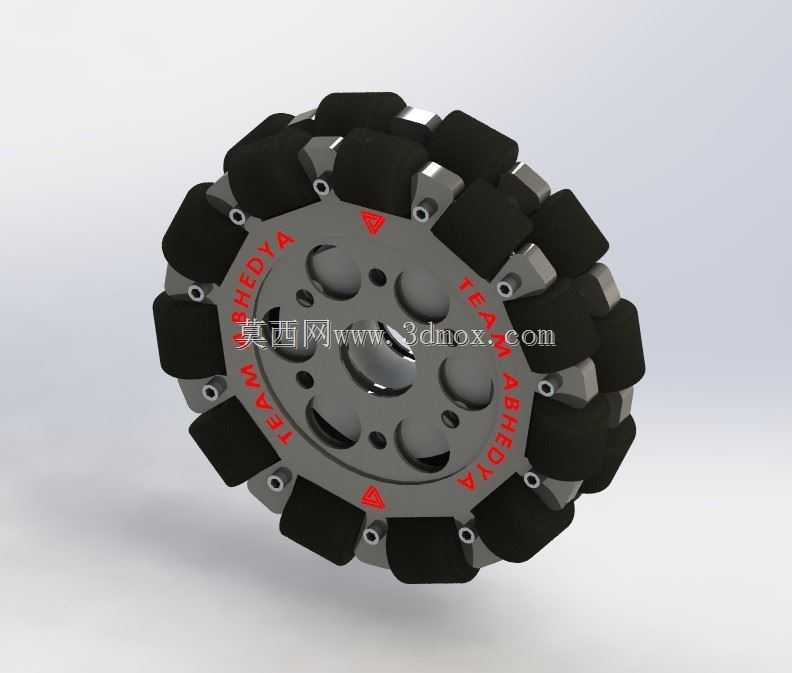

　　这款滚轮的外圈采用分段式小辊子布局，小辊子的轴线与主轮轴线呈45度夹角排布，滚动时每个接触地面的小辊子都能独立转动，既可以顺着主轮转动方向提供前进后退的驱动力，也能顺着辊子自身轴线方向自由滑动，抵消横向的摩擦力，这也是全向轮能实现多方向移动的核心结构逻辑。外圈辊子采用防滑耐磨的橡胶材质，接触地面时能提供足够的附着系数，即使在光滑的环氧地坪、竞赛场地的PVC地板上，也不容易出现打滑丢步的情况，能保证底盘里程计的计数精度，减少导航偏差。

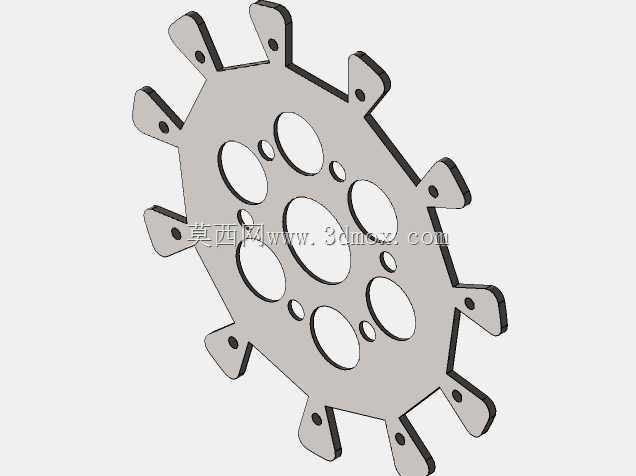

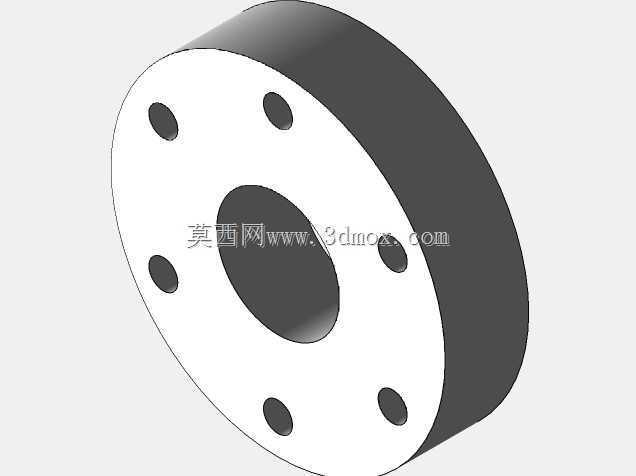

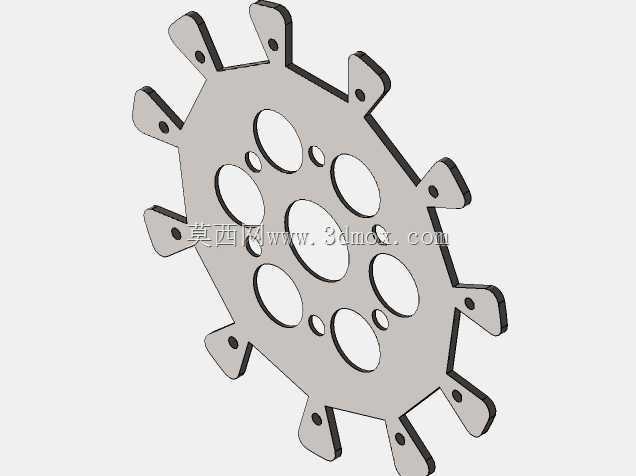

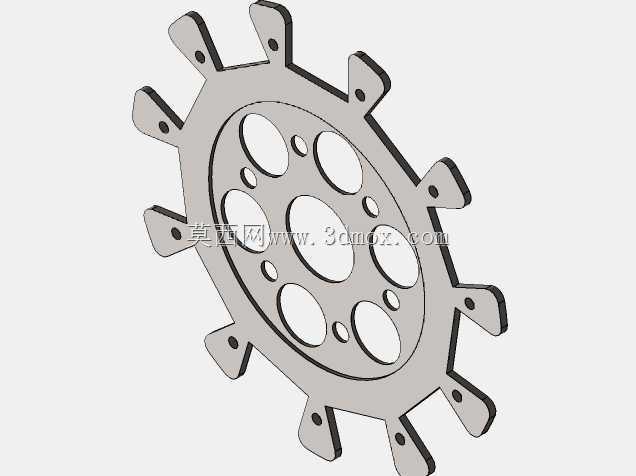

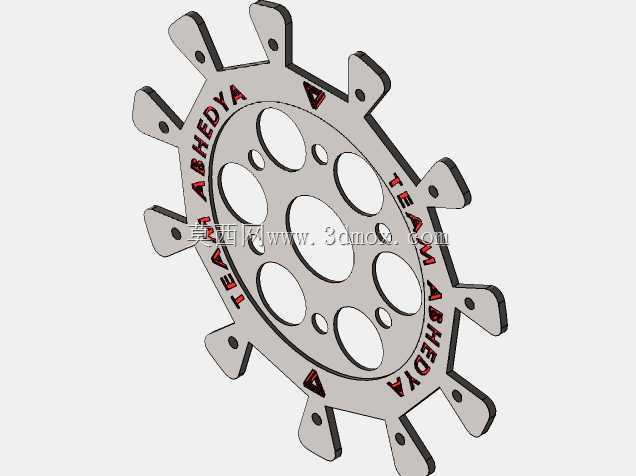

　　主轮的轮毂采用镂空式结构设计，在保证整体结构强度的前提下，尽可能降低了轮体自身的转动惯量，对于采用小功率直流减速电机驱动的小型移动平台来说，更低的转动惯量意味着启停响应更快，加减速过程中电机的负载冲击更小，也能在一定程度上降低电池能耗，延长移动平台的续航时间。轮毂上的安装孔位按照47.5mm的节圆直径（PCD）均匀排布，适配市面上绝大多数标准的法兰输出减速电机，安装时不需要额外做转接法兰，直接通过螺栓就能把轮体固定在电机输出法兰上，装配公差控制合理，不会出现安装后轮体跳动、偏心的问题。

　　从安装边界来看，这款轮体的直径为127mm，也就是5英寸规格，对应的底盘离地间隙大概在40mm左右，既不会因为轮径太小导致越障能力不足，也不会因为轮径过大抬高底盘重心，影响平台运行的稳定性。轮体的整体宽度控制在合理范围内，布置底盘轮系的时候，四个全向轮采用矩形或者正方形布局，轮体之间不会出现运动干涉，预留的辊子转动间隙足够，即使在带载运行的情况下，也不会出现辊子卡滞、摩擦轮毂的问题。

　　设计上还考虑了长时间运行的耐用性，每个小辊子都采用独立的销轴固定，销轴两端做了防松处理，辊子内部自带润滑衬套，连续运行时不会出现异响或者卡滞，日常维护只需要定期清理辊子缝隙里缠绕的毛发、碎屑即可，不需要复杂的保养流程。轮毂上的红色标识一方面是做安装对位标记，方便装配时快速对齐电机法兰的键槽位置，另一方面也能在轮体转动时提供直观的视觉反馈，方便调试时观察轮体的转动状态，判断是否存在丢转、打滑的情况。

　　在做底盘结构设计的时候，选用这款全向轮需要注意匹配对应的电机扭矩，根据轮径计算，单轮需要的持续扭矩大概在0.5N·m左右，搭配1:30到1:50减速比的直流减速电机，就能满足10kg以内负载的移动需求，如果是更大负载的场景，可以适当增加电机减速比，或者选用更大宽度的同规格轮体。另外轮系安装时要保证四个轮的接地平面度一致，避免出现单个轮悬空、受力不均的情况，否则会加剧辊子的不均匀磨损，也会影响全向移动的精度。
