这套仿生扑翼传动结构,核心采用直齿轮啮合作为动力输入输出的核心传递单元,主要适配小型仿生扑翼飞行器、机械动态展示装置、教学演示教具这类需要实现对称往复拍动动作的场景。在实际应用中,这类结构常被用于高校机械原理课程的机构运动演示,或是小型仿生飞行器的动力端传动方案,也可作为动态艺术装置的核心驱动结构,替代传统的连杆直驱方案,降低传动过程中的动力损耗。

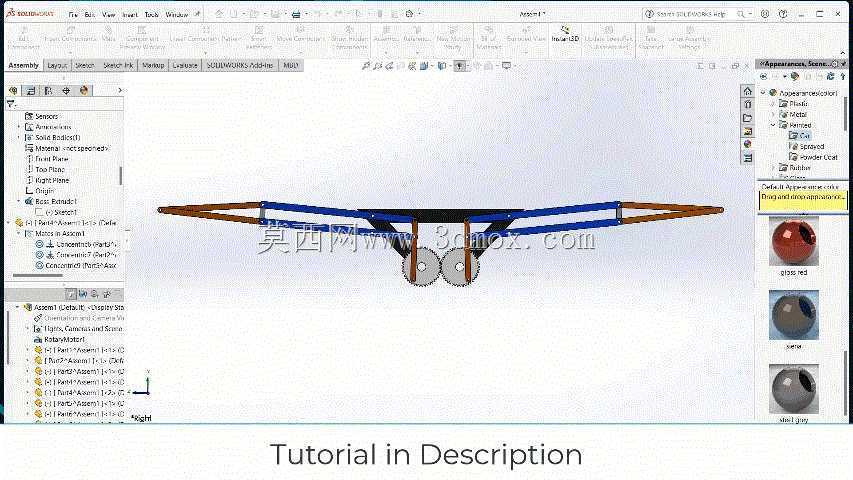

从功能特性来看,这套结构通过两个同轴布置的直齿轮做反向等速转动,齿轮端部分别铰接对称布置的翼面支撑臂,将齿轮的圆周转动直接转化为两翼的上下同步拍动,不需要额外添加复杂的换向连杆组,传动路径短,运动过程中没有多余的虚位,拍动幅度一致性好,两侧翼面的运动相位差可以控制在1度以内,避免了传统扑翼结构容易出现的两侧动作不同步、飞行姿态偏移的问题。直齿轮采用标准渐开线齿形设计,啮合重合度在1.2到1.5之间,传动过程中冲击小,噪音低,适合长时间连续运转的工况。
设计思路上,这套结构优先考虑了传动效率与装配便捷性,两个啮合齿轮的模数、齿数完全一致,保证传动比为1:1,实现两翼完全对称的运动轨迹。翼臂采用轻量化的杆式结构,在保证支撑刚度的前提下尽可能降低运动端的惯量,减少齿轮啮合过程中的动载荷。齿轮的安装轴采用同轴定位设计,两个齿轮的中心距严格按照标准齿距计算预留,装配时不需要额外调整啮合间隙,只要将轴件穿入对应安装孔即可保证齿面啮合精度,降低了装配调试的难度。结构的动力输入端可以直接连接微型直流电机,不需要额外添加减速组,当电机转速控制在每分钟60到120转区间时,翼面的拍动频率刚好匹配小型仿生装置的运动需求,拍动角度范围可以通过调整翼臂与齿轮铰接点的偏心距来灵活调整,偏心距越大,翼面上下拍动的摆角范围越大,对应的升力输出也会相应提升。
从安装边界与尺寸适配来看,这套结构的核心齿轮组外径控制在30毫米以内,整体横向安装宽度不超过220毫米,纵向安装高度不超过40毫米,安装底座预留了标准的螺丝固定孔位,可以直接固定在厚度1到3毫米的安装基板上,不需要额外设计定制转接支架。翼臂的末端预留了翼面安装槽,可以直接粘贴固定薄膜类、轻质板材类的翼面材料,不需要额外加工连接结构。结构的运动过程中,两翼的最大外伸尺寸在拍动到水平位置时达到最大值,安装时需要在两侧预留至少10毫米的安全间隙,避免翼面拍动过程中与周边结构件发生干涉。齿轮与安装轴之间可以添加微型轴套降低转动摩擦,在无润滑的工况下也能保证长时间运转不出现卡滞问题,适合维护条件有限的户外展示装置或是小型教学实验场景使用。
在实际选型适配时,这套结构可以根据使用场景调整齿轮与翼臂的材质,如果用于动态展示场景,可以采用3D打印的PLA材质制作,加工成本低,制作周期短;如果用于实际飞行的仿生扑翼器,可以采用碳纤维板材加工翼臂,金属材质加工齿轮,进一步降低整体重量,提升结构强度。结构的传动端没有复杂的异形零件,所有零件都可以通过常规的机加工或是3D打印工艺制作,不需要特殊的加工设备,方便从业者根据自身需求调整尺寸参数,适配不同规格的扑翼类产品开发需求。
