防水型三针公母对接连接器结构

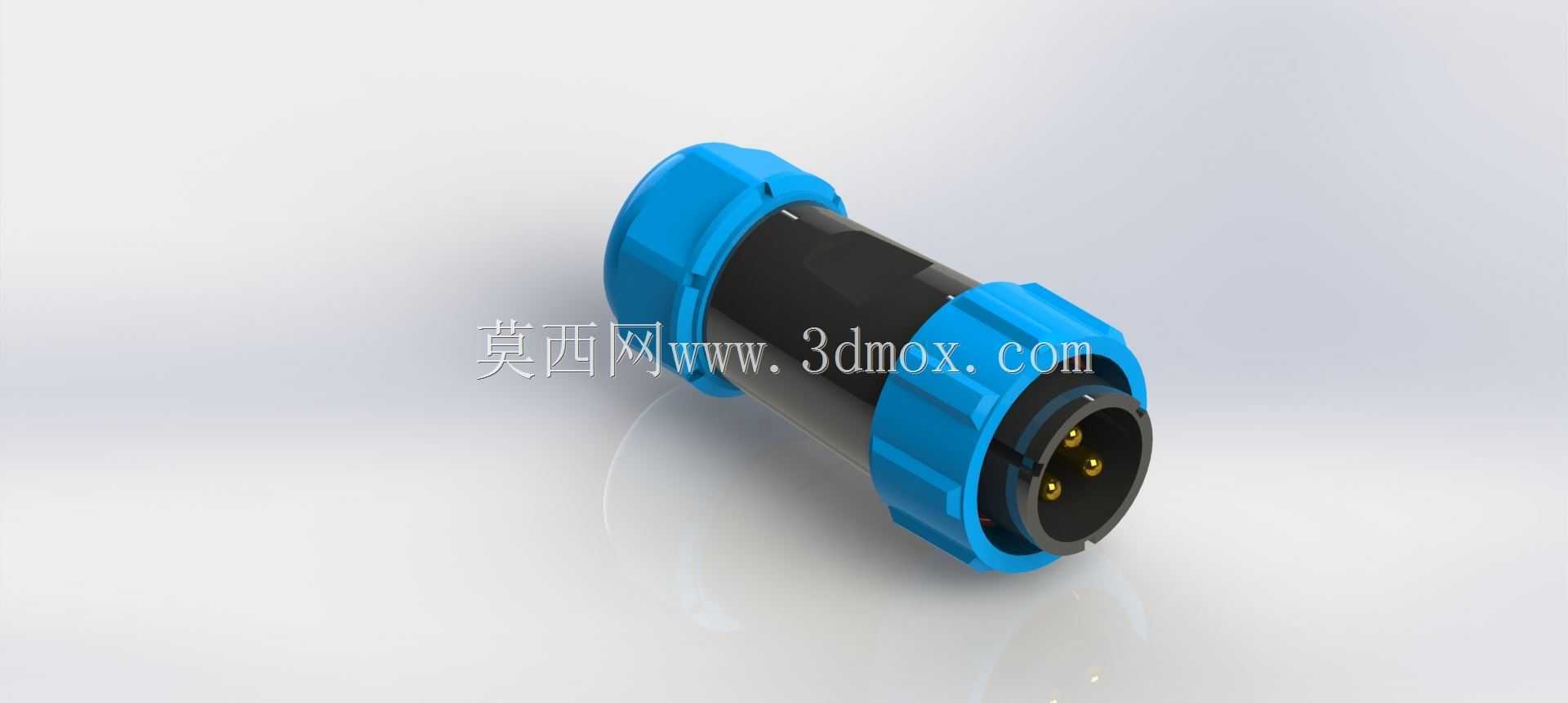

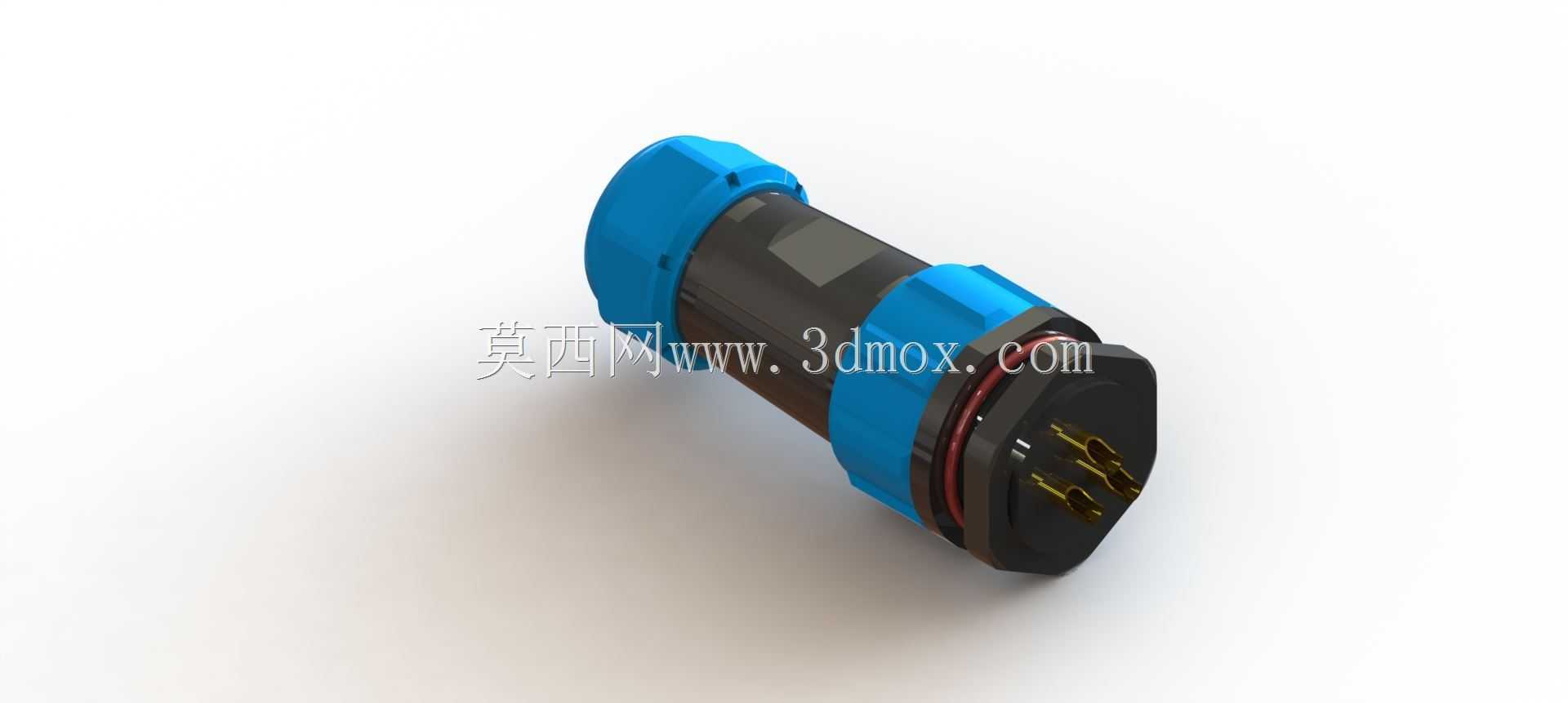

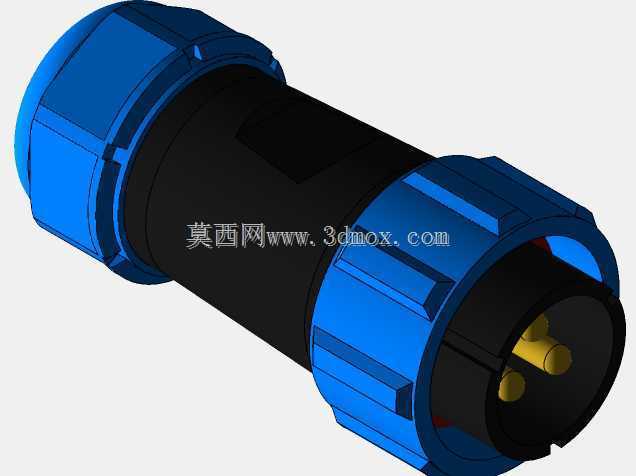

　　这款三针对接连接器，核心面向户外、潮湿工况下的低压电气回路连接需求，常见于户外景观照明供电回路、小型户外机电设备电源接驳、露天传感器信号与供电共线连接、船舶舱室低压线路对接、农用露天机电设备接线场景，能在淋水、高湿度、轻度粉尘暴露的环境下维持稳定的电气导通性能，避免线路接头处因为进水、积尘引发的短路、接触不良、绝缘失效问题。从结构设计逻辑来看，整套连接器分为公头HE21T/J与母头HE21ZY/K两个配对部分，对接端采用径向密封圈设计，旋合锁紧时密封圈被压合在公母接头的对接端面间隙内，形成IP67级别的防水密封屏障，外侧的蓝色锁紧螺帽采用滚花防滑结构，徒手即可完成旋紧与拆卸操作，无需额外辅助工具，适合现场施工、户外运维的快速作业需求。

　　尾部的蓝色锁紧结构为线缆密封锁头，穿入适配线径的线缆后旋紧尾帽，即可通过内部的橡胶密封抱紧圈完成线缆外径的密封与抗拉固定，既能阻挡外部水汽从线缆进线端渗入连接器内部，也能承受一定数值的线缆轴向拉拽力，避免外力拉扯导致内部焊针与线缆的焊点脱开、接触失效。公头内部的三根导电插针采用黄铜基材表面镀锡处理，导电性能稳定，抗电化学腐蚀能力优于裸铜材质，母头对应的插孔采用弹性收口结构，插针插入后能保持足够的接触正压力，降低接触电阻，避免长期使用后因为接触松动引发的接头发热问题。

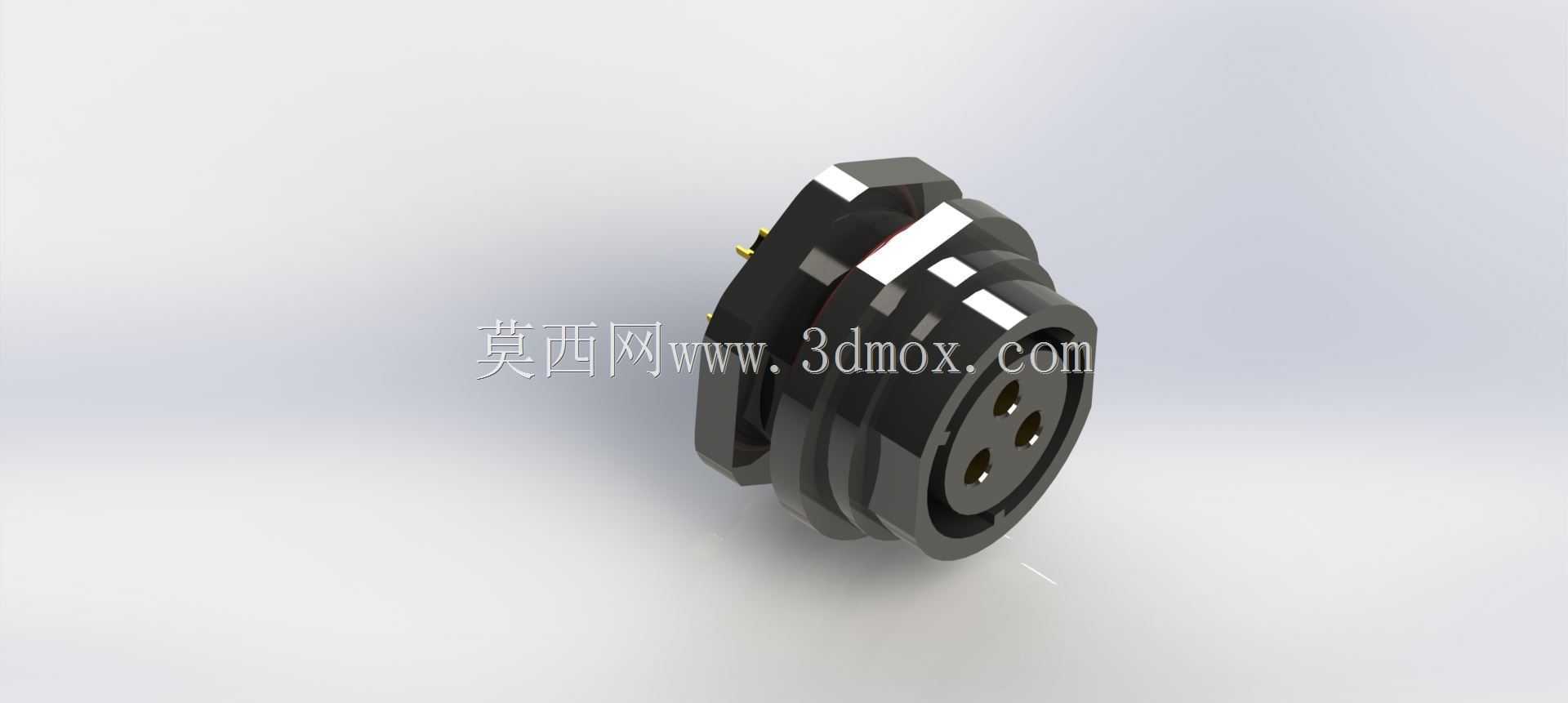

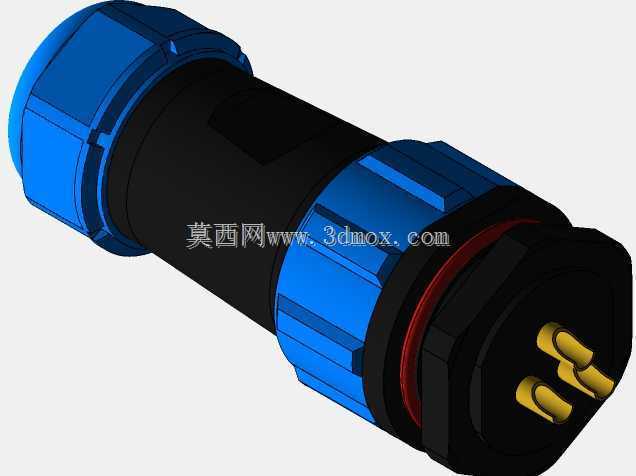

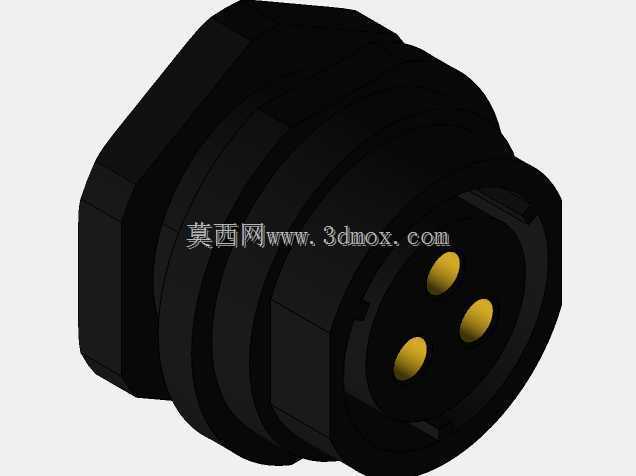

　　安装边界方面，整套连接器对接完成后的整体外径适配21mm规格的面板开孔，面板安装端自带六角限位结构与密封垫圈，穿过设备面板后通过配套的锁紧螺母即可完成面板端的固定，面板内侧与外侧均通过密封垫圈实现贴合密封，不会在面板安装位置留下渗水缝隙。建模过程中完整还原了内部的插针排布、密封圈安装槽位、锁紧螺纹的配合尺寸、尾端线缆密封件的锥面压紧结构，所有配合面的公差预留均按照实际注塑件、机加工件的常规公差带设置，比如螺纹配合预留0.1mm的径向间隙，密封圈安装槽的深度按照橡胶件30%的压缩率设计，既保证密封件压合后有足够的形变填充间隙，又不会因为压缩量过大导致橡胶件过早老化失去弹性。

　　在实际选型应用中，这款连接器的额定载流量适配常规低压小功率回路，三根插针可分别对应火线、零线、地线的接线需求，也可用于直流回路的正、负极加信号屏蔽线的连接场景，旋合式的锁紧结构相比卡扣式连接抗振动性能更优，在存在小幅振动的设备上使用时，不会因为长期振动出现接头松脱的问题。连接器的外壳主体采用黑色阻燃PBT材质，具备足够的绝缘性能与结构强度，外侧的蓝色锁紧件采用增韧PA材质，抗冲击性能更好，现场施工中偶尔的磕碰、摔落不会导致外壳开裂破损。建模时对内部的导电件与绝缘外壳的配合间隙也做了还原，插针与绝缘基座之间采用过盈压装的配合设计，插针根部设置限位台阶，压装到位后台阶面贴合绝缘基座端面，避免插针在反复插拔过程中出现轴向窜动，保证对接时的插入深度一致，不会出现插针对接错位、顶弯的问题。
