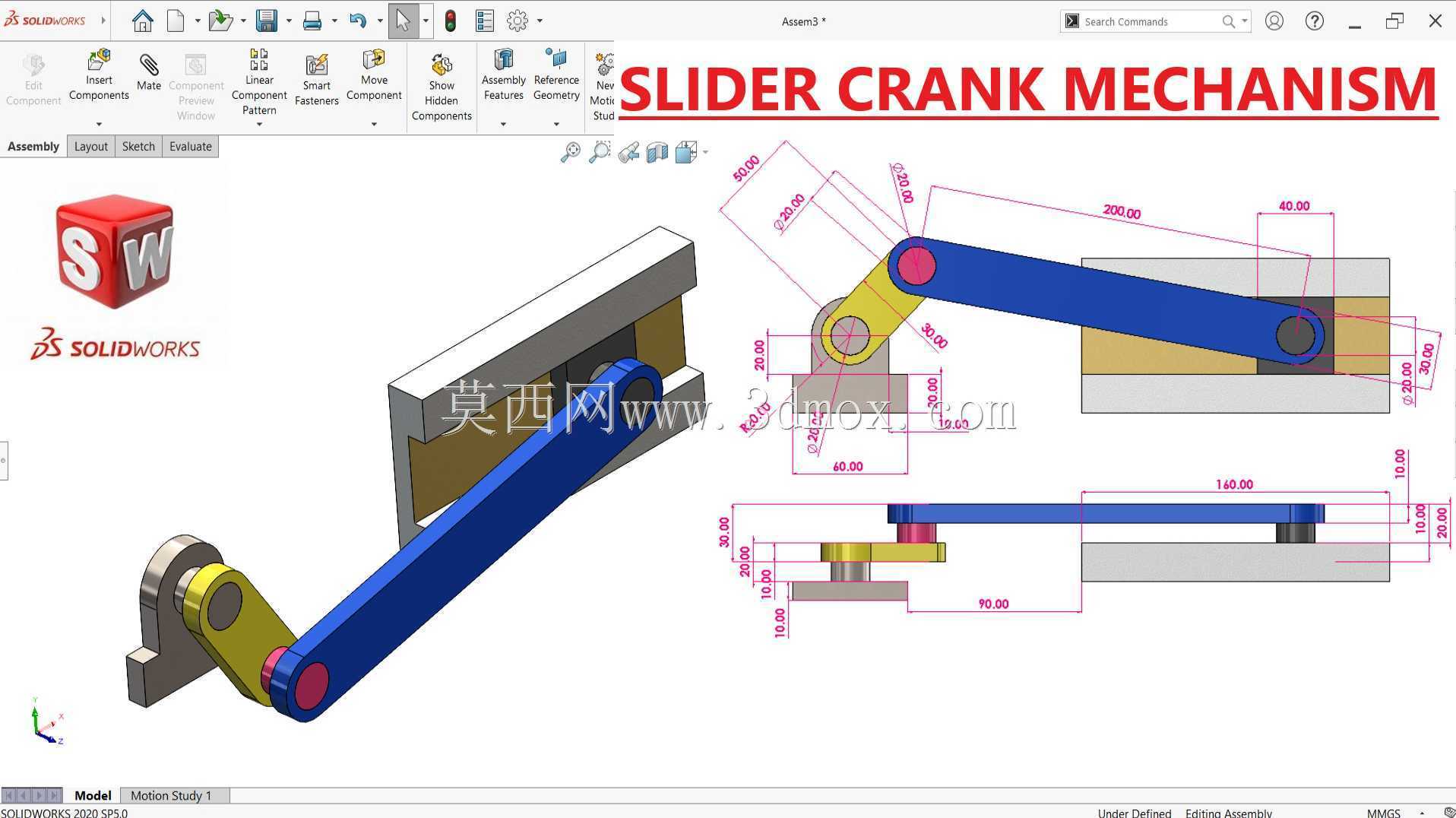

SolidWorks曲柄滑块传动机构设计方案

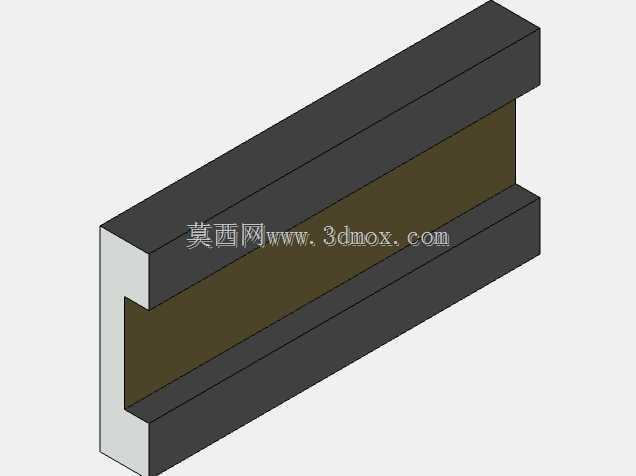

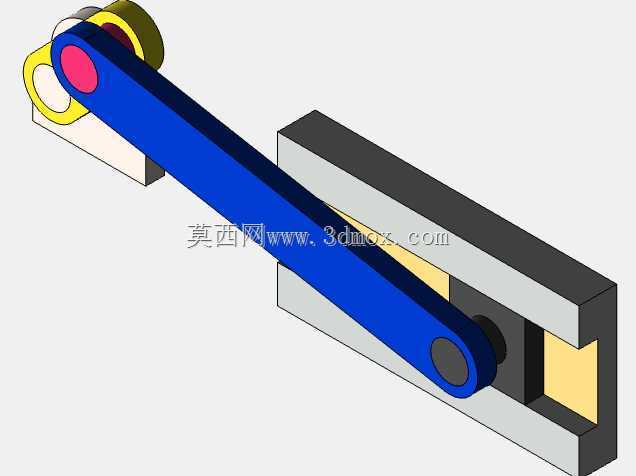

　　在各类需要实现旋转运动与直线往复运动转换的工业场景中，曲柄滑块机构是应用覆盖度极高的基础传动单元，从冲压设备的冲头驱动、送料机构的往复推送，到小型自动化设备的工位切换执行端，都能见到这类机构的衍生结构。这套曲柄滑块结构在设计时优先考虑了传动链路的刚性冗余，曲柄与连杆的铰接位置采用了大直径销轴配合面，避免长期交变载荷下出现铰接点旷量，导致传动精度丢失。滑块部分采用了内嵌式导向结构，导向槽与滑块的配合面预留了合理的间隙公差，既保证直线运动的顺畅度，也不会因为间隙过大出现运动过程中的卡滞或窜动，适配常规工况下每分钟30-60次的往复运动频次，不会出现过早的磨损失效。

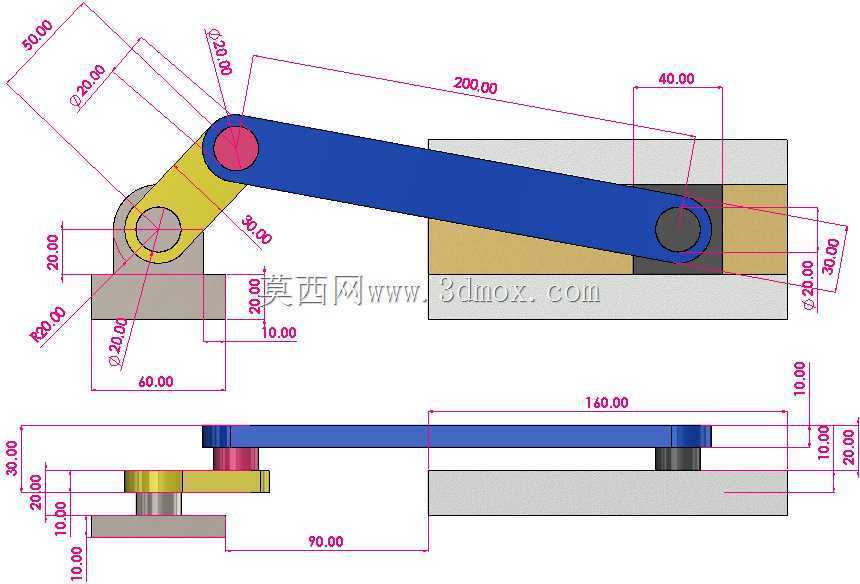

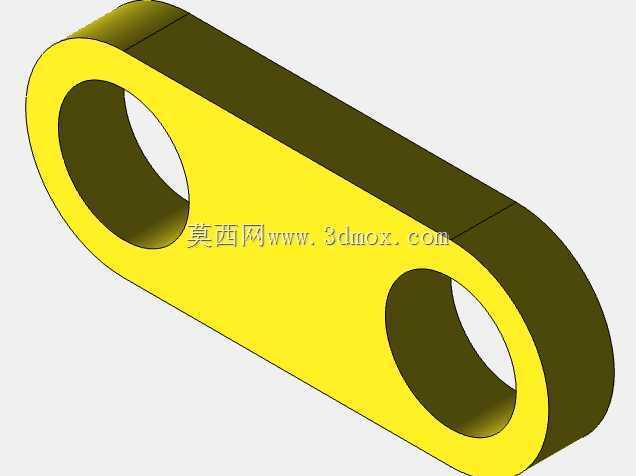

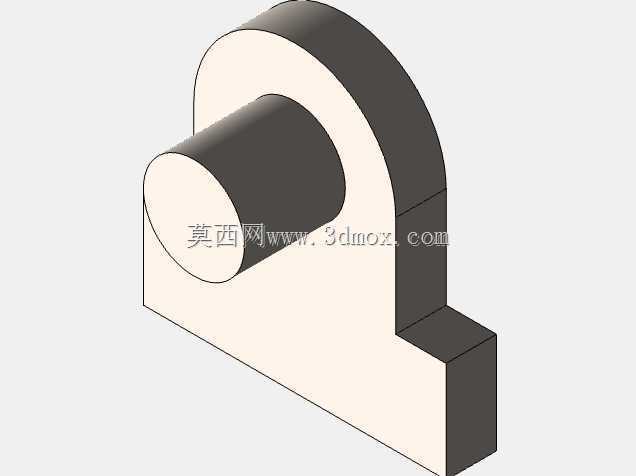

　　从安装边界来看，整套机构的固定端集中在曲柄回转支座与导向槽基座两个位置，两个安装面的平行度公差需要控制在0.05mm以内，否则会在传动过程中产生额外的侧向力，加剧导向面与铰接点的磨损。曲柄的回转半径直接决定了滑块的行程长度，这套结构的曲柄长度可根据实际行程需求做等比例调整，调整时需要同步校核连杆的长度比例，避免曲柄转动到死点位置时出现机构锁死，或者连杆与导向槽边缘发生运动干涉。在实际设备集成时，驱动端可直接连接伺服电机或者减速电机的输出轴，不需要额外添加换向传动结构，电机输出轴与曲柄回转中心的同轴度需要控制在0.02mm以内，减少运转过程中的振动与噪音。

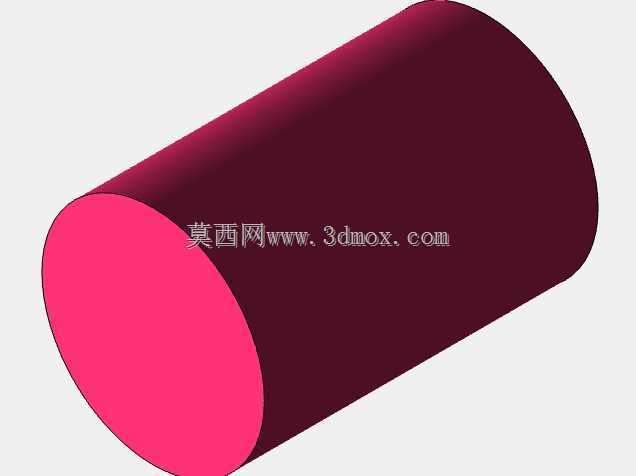

　　设计过程中针对铰接点的润滑做了隐含式的油槽预留，销轴与衬套的配合面可存储少量润滑脂，延长维护周期，适合在不便频繁加注润滑剂的封闭式设备内部使用。滑块的受力面做了加厚处理，可承受最大500N的轴向推送力，满足小型冲压、送料、工位切换等场景的负载需求，不需要额外做结构加强。导向槽的侧面预留了安装传感器的螺孔位置，可直接加装接近开关来检测滑块的两个极限位置，实现运动行程的电气限位，与机械硬限位配合形成双重保护，避免机构超程运行造成零部件损坏。

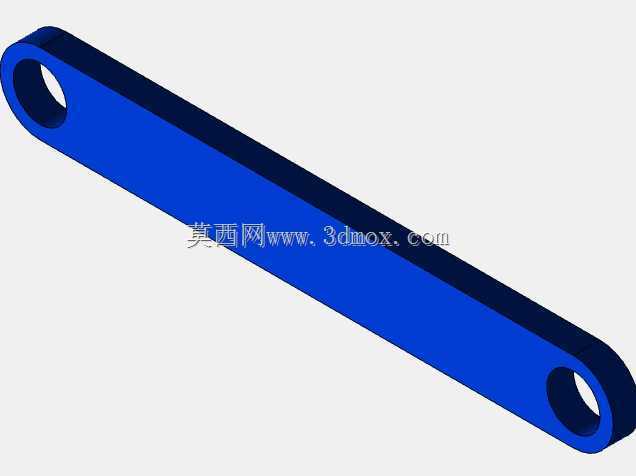

　　在结构细节处理上，连杆的截面采用了变厚度设计，靠近曲柄铰接点的位置厚度更大，匹配该位置更高的弯曲应力分布，靠近滑块铰接点的位置适当减薄，在保证结构强度的前提下降低整套机构的运动惯量，减少驱动端的功率损耗。所有棱角位置都做了R2以上的倒角处理，避免装配过程中出现锐边划伤，也减少应力集中导致的零部件断裂风险。整套机构的零件加工工艺性良好，除了铰接点的衬套需要采用铜质耐磨材料外，其余结构件均可采用普通45号钢加工，或者采用铝合金材料做轻量化处理，适配不同负载与重量要求的设备场景。在装配时需要注意曲柄与连杆的铰接点、连杆与滑块的铰接点、滑块导向面这三个位置的平行度要求，三个运动副的轴线需要保持平行，否则会在运动过程中产生卡滞，加速零件磨损。
