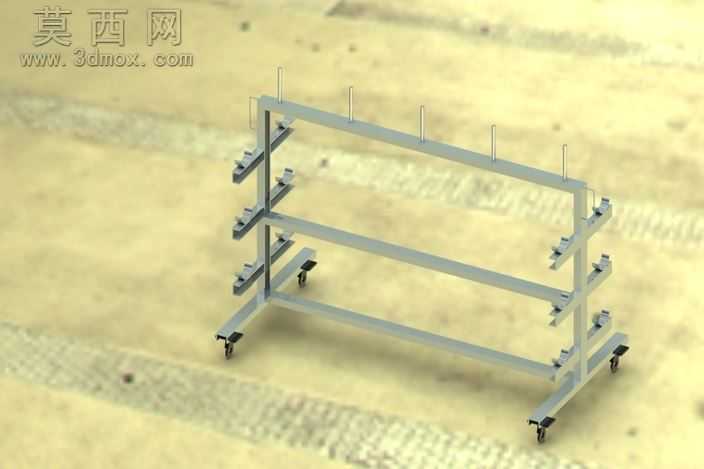

可移动多层轴类零件存放周转架

本作品为可移动多层轴类零件存放周转架，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械结构设计规范，对每一处连接结构、支撑构件都进行了精准的尺寸约束与几何约束，确保各部件装配无干涉、结构强度满足车间周转使用需求。整体渲染采用写实工业场景风格，材质分配贴合实际生产用料：主框架采用哑光喷塑方钢材质，还原金属构件表面细腻的磨砂质感，脚轮部分采用黑色耐磨橡胶搭配镀锌金属支架材质，挂装构件采用冷轧钢折弯成型的金属质感，渲染过程中调整了环境光与漫反射参数，让整体模型呈现出真实车间环境下的视觉效果，清晰展现各部分结构细节。结构设计上，整体采用双侧对称挂装布局，共设置四层水平承载横梁，横梁两侧均匀布置多组悬臂式挂座，可分类悬挂不同规格的轴类零件，避免轴类工件堆放产生磕碰划伤；底部框架四角配置带刹车功能的万向脚轮，既满足车间内灵活周转移动的需求，也可在固定存放位置踩下刹车实现架体稳定定位，防止滑移；框架侧边设置斜向加强筋结构，提升整体架体的抗扭、抗变形能力，满载状态下也能保持结构稳定。设计思路围绕轴类零件生产流转的实际痛点展开，针对轴类零件易磕碰、分类存放难、周转不便的问题，采用开放式挂装结构，让工件存取一目了然，无需翻找即可快速取放对应规格的轴件；多层双侧布局充分利用垂直空间，在有限占地面积下提升存储容量；可移动设计省去了二次转运的工装切换环节，可直接作为工序间周转载体，从机加工工位到装配工位全程无需倒换工件，有效提升生产流转效率，降低工件转运过程中的损伤概率。建模过程中对钣金折弯件的折弯半径、焊缝预留位置都做了细节还原，挂座的开口尺寸经过适配设计，可兼容一定直径范围内的轴类零件挂放，整体结构无冗余设计，所有构件均采用常见标准型材与钣金件加工，加工工艺成熟，制造成本可控，适合机械加工车间、装配车间作为轴类零件的专属存储周转工装使用。
