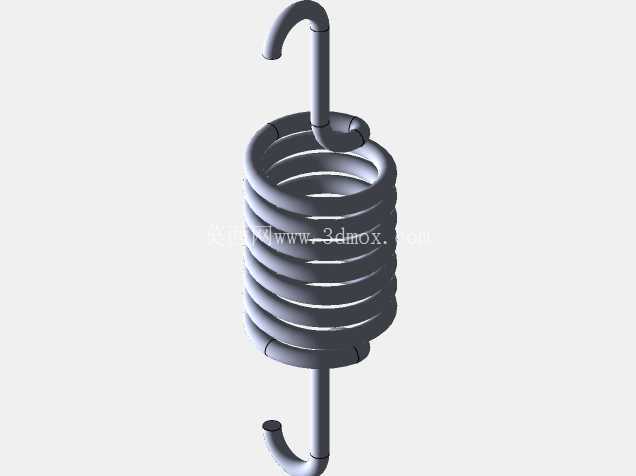

带挂钩直杆端螺旋弹簧三维结构设计

　　这类带端部挂钩与直杆的螺旋弹簧，属于常见的弹性储能与力传递构件，在日常工业场景里覆盖的范围极广，小到小型家电的开合复位结构、手动工具的回弹机构，大到工业设备的张紧单元、缓冲限位组件，都能见到同结构构件的身影。它的核心作用是在承受轴向拉压载荷、小幅度扭转载荷时，通过自身簧圈的弹性形变储存或释放能量，实现部件复位、载荷缓冲、位置张紧、力值传递的功能，相比普通无端部结构的圆柱螺旋弹簧，它自带的挂钩与直杆端不需要额外配置连接座就能直接和装配位的杆件、挂孔配合，大幅减少了配套连接件的数量，降低装配环节的复杂度。

　　从结构设计逻辑来看，簧圈部分采用等节距圆柱螺旋排布，这种排布方式的优势在于受力时各圈的形变均匀度更高，不会出现局部应力集中导致的过早疲劳失效，簧丝的直径、簧圈中径、有效圈数的匹配是设计核心，需要结合实际工况下的最大工作载荷、允许形变行程、疲劳寿命要求来核算：如果是用于频繁往复动作的复位场景，有效圈数会适当增加，降低单圈的形变量，提升疲劳寿命；如果是用于大载荷缓冲场景，会适当提升簧丝直径，缩小簧圈中径，提升整体刚度。端部的挂钩采用与簧圈同直径的线材弯折成型，弯折处做了圆弧过渡处理，避免直角弯折带来的应力集中断裂风险，挂钩的内径尺寸匹配常用的装配挂轴直径，保证挂接后不会出现过大的旷量，同时也方便装配时的卡入操作；另一端的直杆段长度根据装配深度设计，杆端可以直接插入对应安装孔内，通过过盈配合或者端部卡簧实现轴向定位，不需要额外焊接或者紧固件连接，装配效率更高。

　　在安装边界方面，这类弹簧的安装空间需要预留出簧圈的最大外径尺寸，同时要考虑弹簧受压到并圈时的总长度、受拉到最大行程时的总长度，避免工作过程中簧圈和周边结构发生剐蹭干涉。挂钩端的摆动空间也需要提前核算，因为弹簧在承受非轴向载荷时挂钩会有小幅度的摆动，如果周边结构距离过近，会导致挂钩剐蹭周边零件，不仅会产生异响，还会磨损簧丝表面，降低构件使用寿命。直杆端的安装孔需要保证和弹簧轴向的同轴度，偏差过大会导致弹簧工作时出现偏载，局部簧圈受力过大出现永久形变，丧失弹性性能。

　　实际建模过程中，螺旋扫掠路径的参数设置是核心，需要先确定螺旋线的圈数、节距、中径参数，再将端部的挂钩路径、直杆路径和螺旋线做相切过渡，保证整个簧丝的中心线是连续顺滑的，扫掠出来的实体不会出现折角或者面断裂的问题。弯折处的圆角半径不能小于簧丝直径的1.5倍，否则实际生产过程中弯折处容易出现裂纹，热处理后也容易出现应力集中断裂的问题。另外簧圈的两端收尾处需要做并圈处理，也就是端部的半圈簧丝和相邻簧圈贴合，提升弹簧端部的支撑刚度，避免工作时端部出现歪斜。

　　在工况适配层面，这类弹簧如果用于户外设备，还需要考虑表面防腐处理，建模时不需要体现涂层厚度，但结构设计上要预留涂层的装配间隙，避免喷涂后挂钩内径缩小、直杆直径变大导致无法装配。如果用于高温工况，选材上会采用耐高温弹簧钢，但结构尺寸上不需要做特殊调整，只需要核算高温下的刚度衰减系数，匹配对应的簧丝参数即可。日常选型时，不能只看弹簧的外径和长度，必须核对工作行程下的载荷值是否匹配需求，刚度过大会导致操作力过大，刚度过小会导致复位不到位、张紧力不足的问题。
