带压制接头环形吊环钢丝绳索具结构

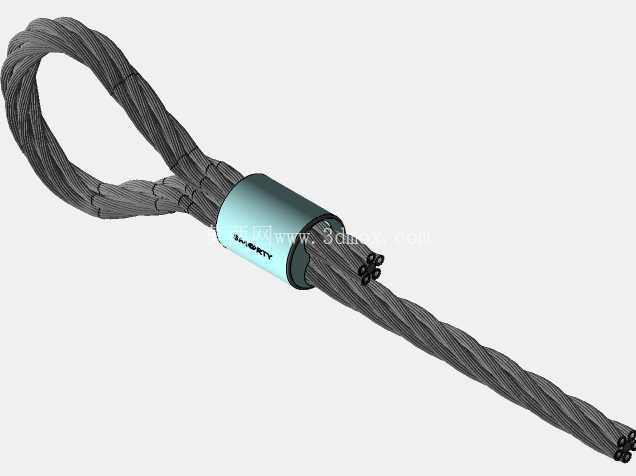

　　在起重吊装、物料转运、设备固定等工业场景中，钢丝绳索具是承担载荷传递的核心受力部件，本次建模的带压制接头双环端钢丝绳结构，还原了工程现场最常用的压制式钢丝绳索具的完整结构细节，可直接用于起重设备配套、吊装工装设计、安全防护结构搭建等场景的结构校核与装配验证。

　　从实际使用场景来看，这类带压制接头的钢丝绳索具，广泛应用在车间行车吊装、港口货物装卸、重型设备移位、索道承重牵引、工程机械拉索固定等工况中，区别于插编式绳端，压制接头通过金属套筒的冷挤压变形，将散开的钢丝股与绳体牢牢锁合，载荷传递更均匀，不会出现插编部位松脱、钢丝散股的问题，额定载荷下的安全冗余更高，尤其适合中高频次的重复吊装作业。

　　建模过程中优先还原了钢丝绳的捻制结构特征，绳体采用多股钢丝交互捻的结构形式，每股钢丝的螺旋升角、捻距都按照常规起重用钢丝绳的实际参数做了等比例还原，没有简化成光杆圆柱结构——这一点对于做索具受力仿真、干涉检查尤为重要，很多新手建模时容易忽略绳体的捻制纹理，导致后续做装配动画、弯曲半径校核时和实际工况出现偏差，比如钢丝绳绕过滑轮时的最小弯曲半径要求，和绳体直径、捻制结构直接相关，还原捻股结构后可以更直观地判断绳体弯曲时是否会出现股间挤压超差的问题。

　　绳端的环形吊环部分，建模时保留了绳股回弯后的贴合形态，回弯处的曲率半径按照行业通用的索具加工规范设置，既不会因为曲率过小导致回弯处钢丝应力集中，也不会因为曲率过大造成吊环内净空不足，影响和卸扣、吊耳的装配适配。压制接头部分还原了铝合金套筒压合后的圆柱形态，套筒内壁和钢丝绳外层钢丝的咬合痕迹做了细节处理，压合后套筒的外径、长度尺寸都和对应绳径的标准压制接头参数匹配，安装时不需要额外做结构修改，就可以直接和配套的绳卡、防转套等配件完成装配。

　　从安装边界来看，该结构的核心安装尺寸集中在三个部分：一是绳体本身的公称直径，决定了索具适配的滑轮槽宽、卸扣销轴直径的选型范围；二是两端吊环的内孔净尺寸，决定了可穿过的吊耳、卸扣的最大尺寸，建模时吊环内孔做了规整的圆弧过渡，避免出现锐角棱边，防止吊装受力时棱边切割绳体造成磨损；三是压制接头的外径和长度，决定了索具安装时的避让空间，比如穿入设备预留孔时，接头部分的最大外径就是需要预留的最小通过尺寸，接头两端和绳体衔接的位置做了微小的倒角处理，避免压合后套筒边缘的毛刺割伤外层钢丝，延长索具的实际使用寿命。

　　设计思路上没有做多余的装饰性结构，所有几何特征都服务于实际功能：绳体的捻向按照交互捻设置，避免吊装受力时绳体出现自转扭结的问题；回弯处的绳股排列紧密，还原了实际加工时绳股回弯后自然贴合的状态，没有出现股线交叉、凸起的错误结构；压制接头表面的标识区域做了平整处理，和实际产品上打印额定载荷、规格型号的区域对应，方便后续做工程图导出时直接标注相关参数。

　　在结构验证层面，这个模型可以直接导入有限元分析软件做受力仿真，因为完整还原了绳股的接触关系、压制接头和绳体的贴合面，仿真结果比简化的圆柱绳体模型更贴近实际受力状态，比如可以模拟不同吊装角度下，绳回弯处的应力分布、压制接头的抱紧力是否满足载荷要求，也可以用于新员工的索具结构培训，直观展示压制式钢丝绳索具的内部结构，比二维图纸的展示效果更清晰。另外在做吊装方案的三维布局时，这个模型可以直接调入装配体，模拟钢丝绳在不同起吊高度下的悬垂形态、和周边设备的安全距离，避免方案设计时出现索具和设备构件干涉的问题，减少现场施工的整改成本。
