三角法兰式带加强筋圆柱支撑座

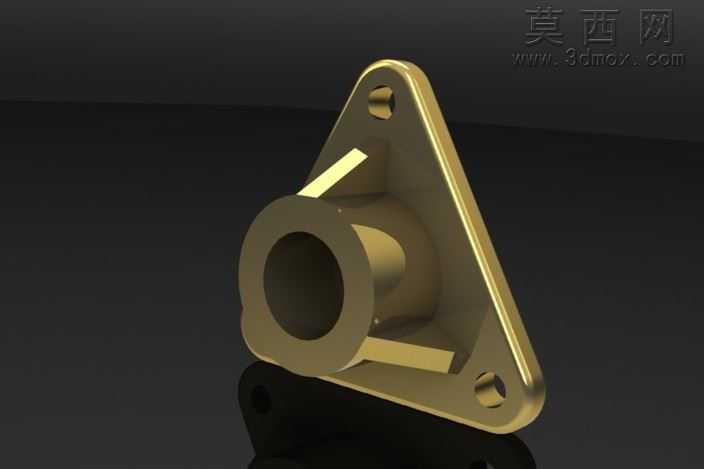

本作品为三角法兰式圆柱支撑座三维模型，建模过程采用SolidWorks完成全参数化设计，整体建模逻辑遵循机械零件从基体到细节的正向设计流程。首先绘制三角形法兰安装板的草图，对三个边角做倒圆角处理，在三个角点位置分别绘制同轴的安装通孔草图，通过拉伸凸台命令生成法兰安装板的基体结构，保证三个安装孔的中心距、孔位同轴度完全符合机械安装的通用公差要求。随后在法兰板的中心位置绘制圆柱筒体的截面草图，通过两侧对称拉伸生成中心带通孔的圆柱支撑筒体，筒体的内外径参数经过合理匹配，保证筒体自身的结构强度与安装适配性。为提升法兰板与筒体连接位置的结构强度，在筒体与法兰板的三个夹角区域分别设计三角形加强筋结构，加强筋的厚度、拔模角度均做了优化处理，既避免应力集中问题，也能有效提升整体结构的抗载荷能力，建模时通过筋特征命令快速生成加强筋结构，同时对筋与基体的连接位置做圆角过渡处理，消除尖锐棱角带来的应力集中隐患。完成基础结构建模后，对零件的所有锐边做统一的倒圆角处理，不同位置的圆角半径根据结构尺寸做适配调整，安装孔的孔口位置做倒角处理，方便实际装配时紧固件的导入。渲染环节采用金属黄铜材质，调整材质的金属度、粗糙度参数，模拟金属机加工后的哑光金属质感，通过环境光遮蔽、全局光照效果突出零件的结构轮廓与细节特征，清晰展现三角法兰、中心筒体、加强筋的结构层次。该支撑座的设计思路围绕稳定安装、可靠支撑的核心需求展开，三角布局的安装法兰相比圆形法兰具备更优的安装稳定性，在有限的安装空间内可提供三个方向的固定点位，有效降低安装后出现松动偏转的概率，中心圆柱筒体可用于穿装轴类零件或者作为管路连接的支撑结构，加强筋的设计在不额外增加过多零件重量的前提下大幅提升连接位置的结构强度，避免长期受载后法兰与筒体连接处出现断裂变形问题，整体结构简洁规整，无冗余设计特征，所有结构均具备实际加工可行性，可直接用于机械支撑、管路固定、轴系定位等场景的结构设计参考。
