弧焊机配套滑板坡道组合结构设计

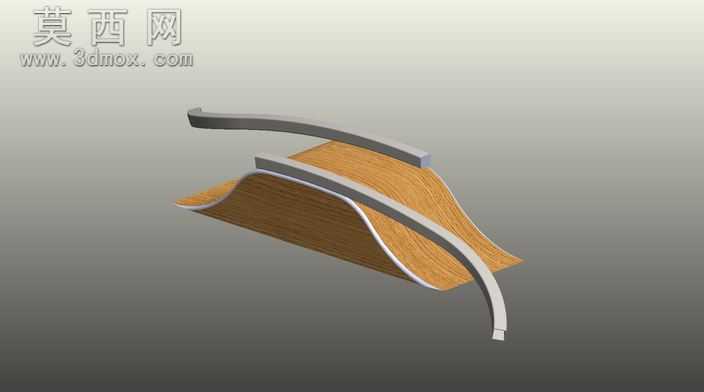

本作品采用SolidWorks进行全参数化三维建模设计，整体围绕弧焊机配套的滑板坡道组合结构展开，建模过程中优先采用草图驱动特征的方式完成主体曲面构建，首先绘制坡道起伏走向的引导线与截面轮廓，通过放样曲面命令生成坡道的基础曲面形态，再对曲面边缘进行等距加厚处理，形成具备实体厚度的坡道主体结构，保证曲面过渡顺滑无褶皱，符合实际加工的壁厚要求。材质渲染阶段，坡道主体部分赋予仿木纹纹理材质，调整纹理映射方向与坡道延展方向保持一致，添加适当的表面粗糙度参数模拟真实木质板材的哑光质感；两侧的弧形金属导轨部分赋予拉丝金属材质，调整金属反射强度与高光参数，还原冷轧钢材经打磨后的细腻金属光泽，同时在导轨与坡道的衔接位置添加微小的圆角特征，避免尖锐棱角带来的视觉突兀感，也符合实际产品的安全设计要求。结构设计上，整体采用双弧形导轨搭配起伏坡道的组合形式，两条弧形导轨分别沿坡道两侧的曲面边缘贴合布置，导轨的弧度与坡道起伏曲线完全匹配，保证滑行过程中轨迹的连贯性；坡道的曲面起伏经过多次曲率调整，从起始端的平缓抬升到中段的弧形下落，再到末端的平缓过渡，曲率变化连续无突变，能够满足滑行过程中越过障碍、衔接组合滑道的使用需求，同时结构预留了与其他滑道模块拼接的对接位置，可实现多组坡道的自由组合拓展。设计思路围绕实用技巧拓展展开，整体结构看似造型简洁，却整合了曲面建模、曲率连续调整、多部件装配贴合、材质分层渲染等多项三维设计技巧，既可以作为弧焊机相关焊接加工实训的配套结构参考样例，也可作为滑板运动障碍道具的设计原型，建模过程中所有特征均保留完整参数，可根据实际使用需求调整坡道长度、起伏高度、导轨弧度等参数，适配不同的使用场景，渲染阶段采用三点布光方式，主光源从斜上方45度角照射，突出曲面的起伏层次与材质质感，辅助光源补全暗部细节，避免阴影过重遮挡结构细节，最终呈现的效果清晰展现了各部件的装配关系与形态特征。
