三程同心套管式换热装置结构设计

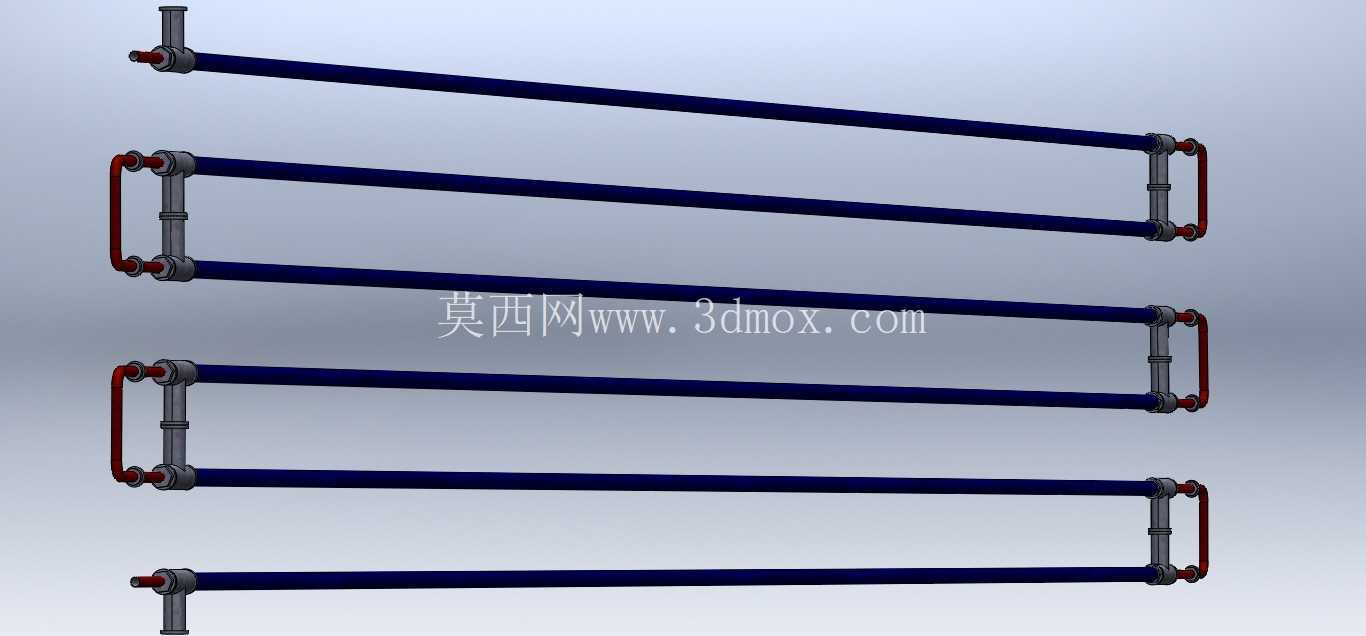

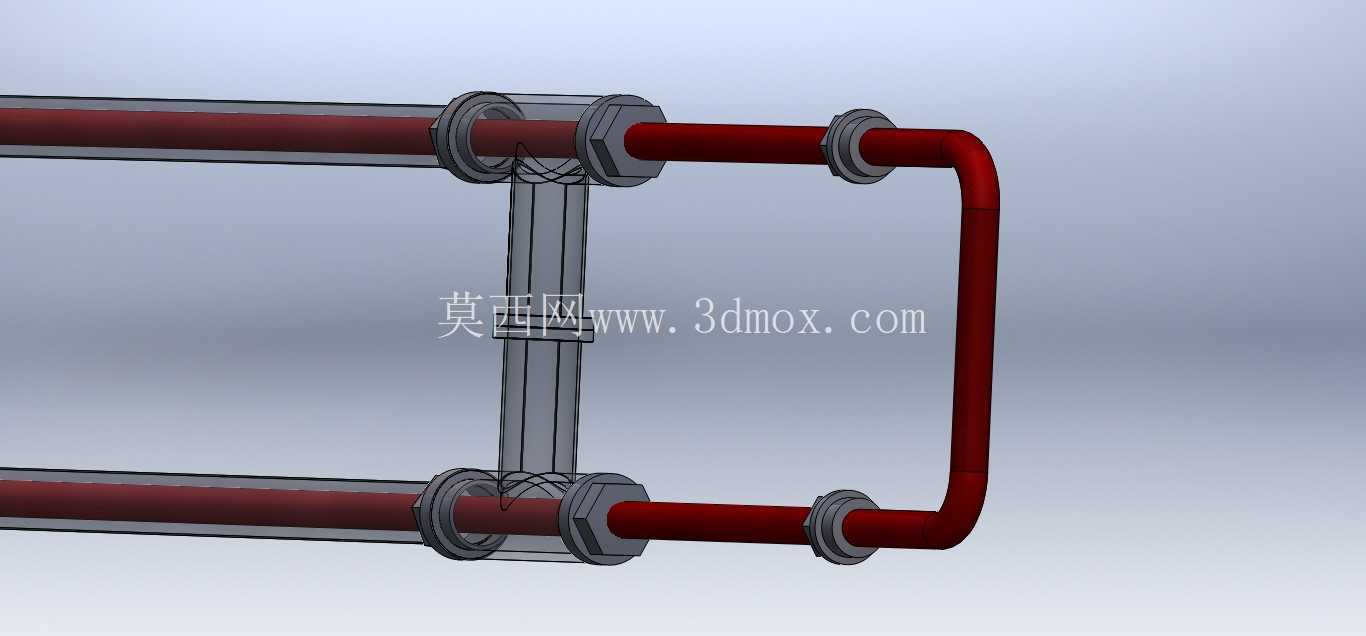

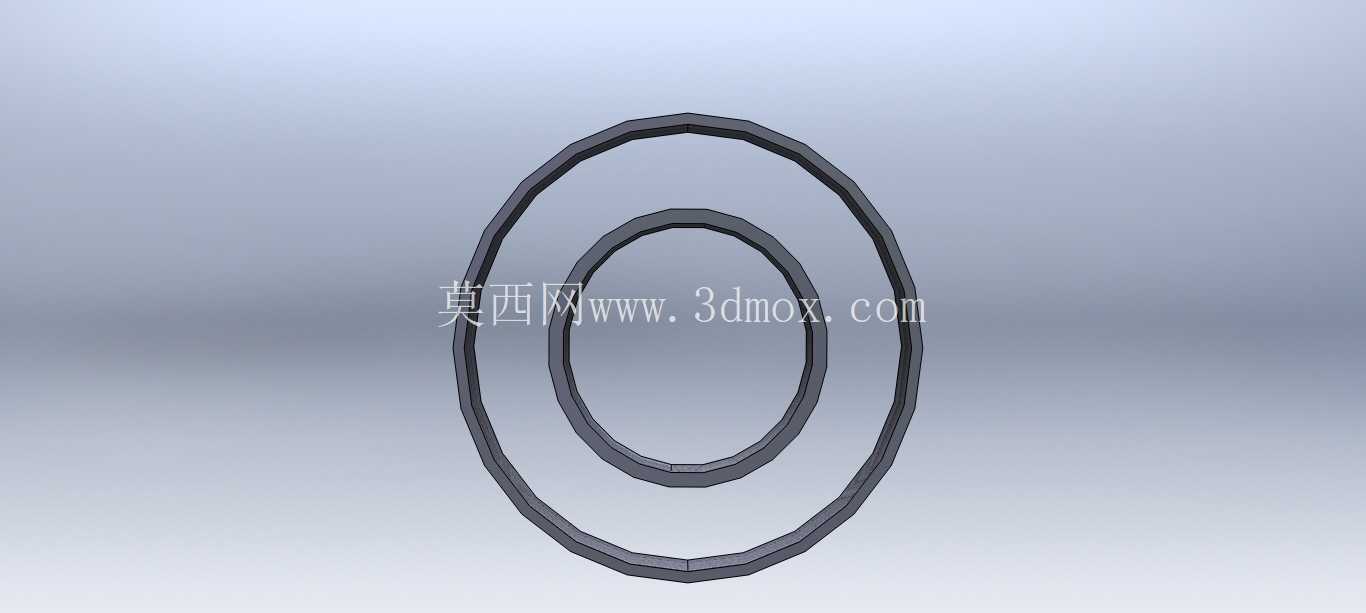

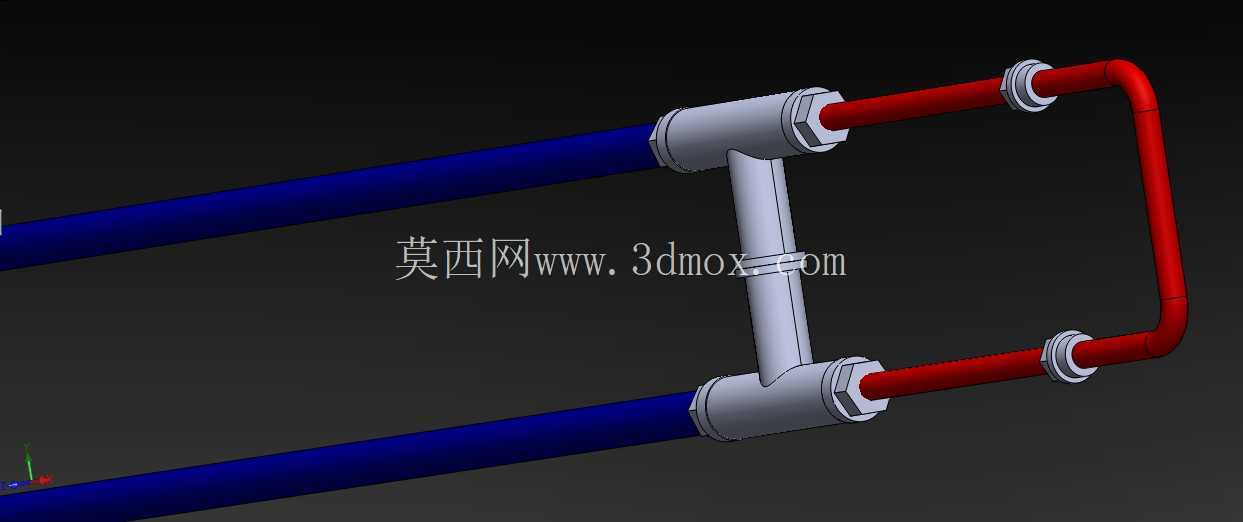

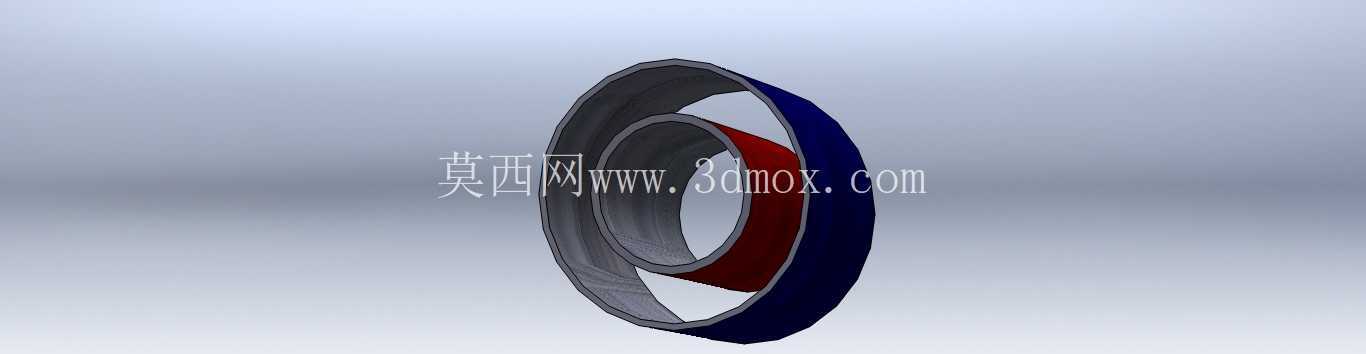

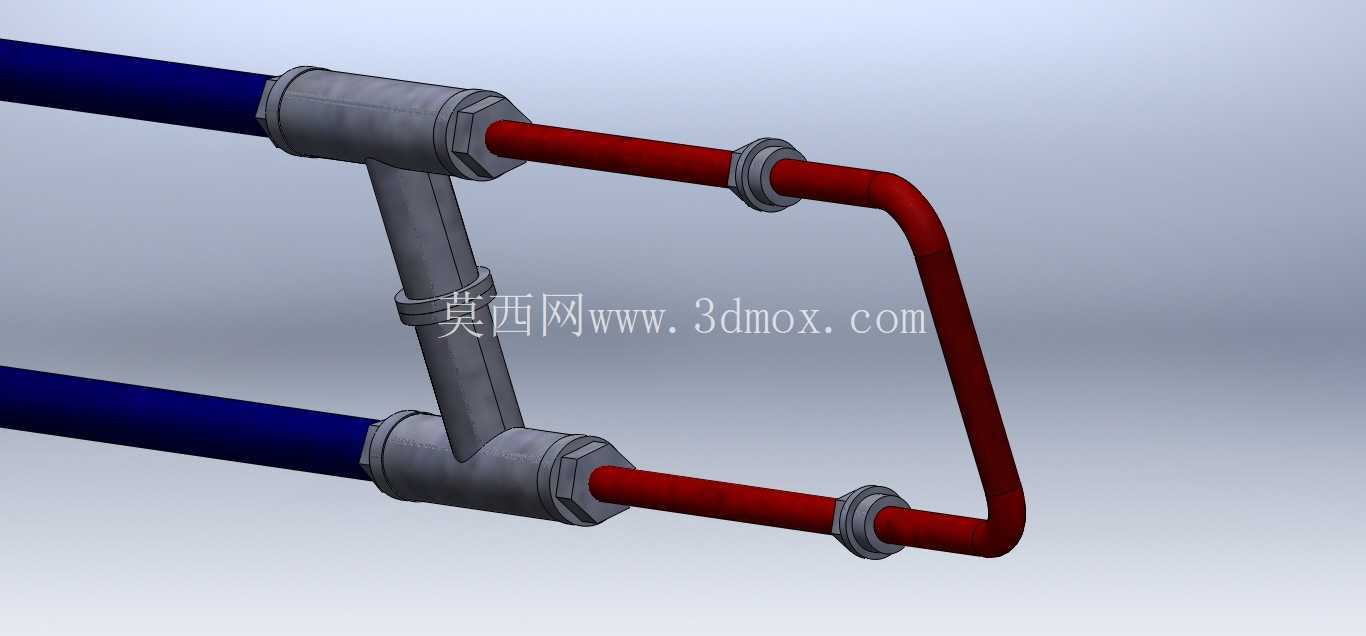

　　该结构为多程同心套管换热单元，核心采用三层同心圆管嵌套的流道布局，通过端部U型弯管实现流体的多程折返，整体为卧式水平安装形态，单组单元包含三段平行排布的同心管段，相邻管段通过端部的连接弯头实现流道连通，冷、热流体分别在环隙与中心管内形成逆向流动，最大化对数平均温差以提升换热效率。从工程应用场景来看，这类套管式换热结构常应用于小流量、高换热负荷的工况，比如实验室小型换热试验台、化工小批量物料的温控单元、暖通系统里的局部热量回收段，相较于管壳式换热器，它的单管程处理量不大，但承压能力更强，流道无死角，适合处理高粘度、含少量细小颗粒的流体，不容易出现流道堵塞的问题，后期拆洗维护也只需要拆解端部的连接弯头，不需要抽出整束换热管，维护成本更低。

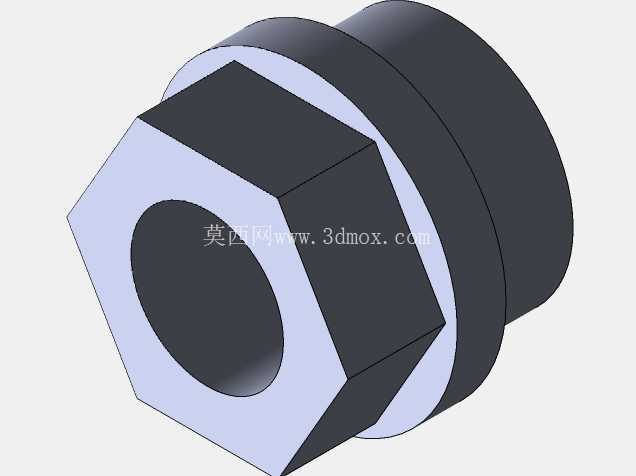

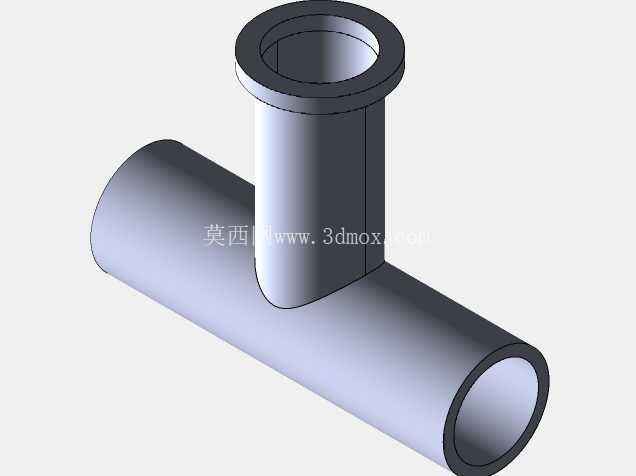

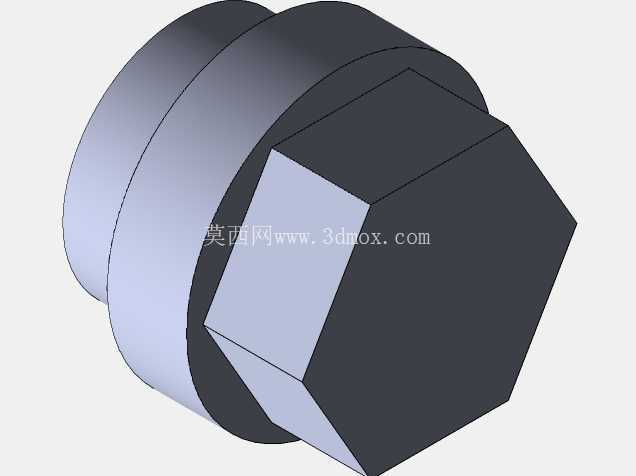

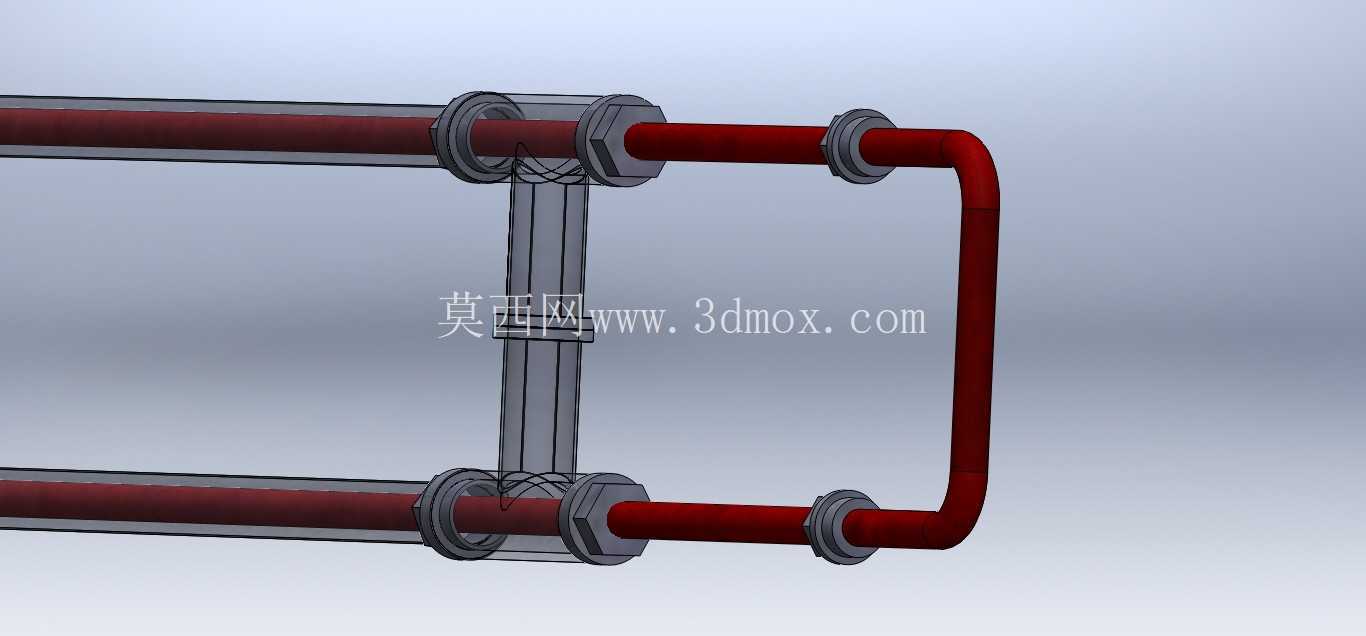

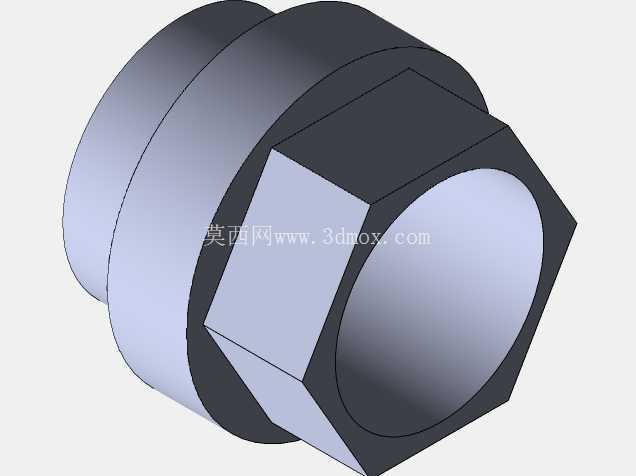

　　在功能特性上，该结构的三个换热程通过端部的弯头串联，热流体从最上方管段的端部接口进入中心管，沿程流动到右端弯头后折返进入第二层环隙，再沿水平方向流向左侧弯头，再次折返进入最外层环隙，最终从最下方管段的端部接口流出，冷流体则从对应的另一侧接口进入，与热流体形成全程逆向流动，避免了顺流换热带来的端差限制，换热终温可以更接近冷流体的入口温度。设计思路上，同心管的各层管壁采用等壁厚设计，端部的连接弯头采用标准90度弯管结构，与同心管的对接处采用卡套式连接结构，既保证了密封性能，也能在不同换热工况下快速更换不同管径的管段，调整换热面积；管段两端的支撑结构采用一体化的连接座，既承担了弯头的连接定位，也作为整个换热单元的安装固定点，安装时只需要将两端的连接座固定在支架上，不需要额外设置管卡支撑每一段管体，减少了安装零件数量。

　　从安装边界来看，整体结构的水平长度根据单管段长度确定，垂直方向的排布间距考虑了弯头的安装空间与热膨胀余量，相邻管段的中心距大于两倍的外层管半径加弯头的转弯半径，避免安装时出现结构干涉；端部的流体接口采用外螺纹连接形式，接口的通径与中心管内径一致，减少流体进入管段时的局部阻力损失，接口的伸出长度预留了管道连接的操作空间，不需要额外加装短节就可以直接与外部工艺管道对接。结构设计时还考虑了热膨胀的补偿问题，由于三段管段通过弯头连接，整体形成了类似U型的自补偿结构，管段受热伸长时可以通过弯头的微小形变吸收膨胀量，不需要额外加装膨胀节，简化了整体结构，也减少了泄漏点。

　　在流道设计上，各层环隙的流通截面积经过匹配计算，保证冷、热流体的流速处于合理区间，既避免流速过低导致的层流换热效率下降，也防止流速过高带来的阻力损失过大，中心管内的流体流速控制在湍流区间，环隙内的流体通过管壁的扰流作用提升换热系数，不需要额外加装扰流件就可以达到较好的换热效果。端部的连接弯头处做了圆弧过渡处理，避免流体折返时出现流动死区，减少杂质在弯头处的沉积，同时降低流体折返的局部阻力，整个流道的内壁光滑无凸起，流体沿程阻力损失小，适合长时间连续运行的工况。
