方形安装座重载定向手推车脚轮结构

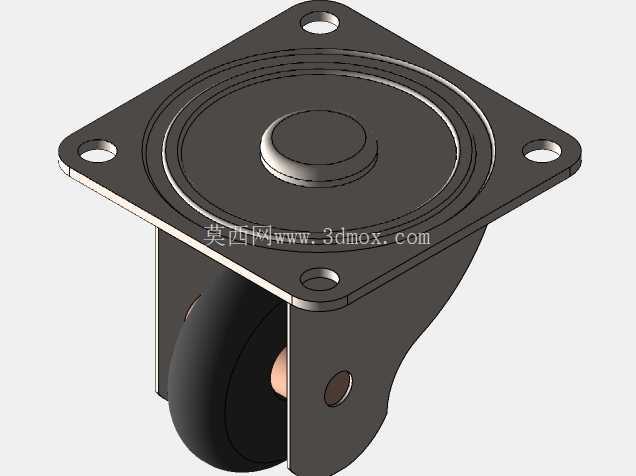

　　这款定向脚轮的结构设计，首先要匹配车间内常用的平板手推车、物料周转架的底部安装需求，日常场景里，生产线旁的工位器具、仓储区的拣货车、设备旁的工具转运小车，都需要这类承重稳定、转向顺滑的行走部件来支撑移动。从实际使用的痛点出发，设计时首先考虑了安装的适配性，顶部采用方形法兰安装座，四个角预留了贯通的安装孔，安装时可以直接通过螺栓与车架底部的安装梁锁紧，不需要额外做转接支架，安装孔的孔位间距参考了行业内通用的脚轮安装尺寸规范，能适配市面上多数标准手推车的安装位，不需要对原有车架做二次打孔改造，降低现场改装的工作量。

　　支架部分采用了一体弯折成型的金属结构，轮架的两侧支撑板直接承托轮轴，轮轴与支架的配合处预留了足够的配合间隙，同时在轮体与支架的接触面做了避让，避免轮体转动时与支架发生剐蹭，长时间使用也不会出现卡滞。轮体选用了高弹性的耐磨材质，接触地面的弧面做了弧度优化，在环氧地坪、水泥地面、瓷砖地面等常见的车间地面上滚动时，接触面积适中，既不会因为接触面积过大导致推动阻力过高，也不会因为接触面积过小造成轮体压强大、容易损伤地面的问题，同时轮体的材质具备一定的减震效果，转运带有精密零部件的物料时，能过滤掉地面微小凸起带来的震动，避免物料因为颠簸出现磕碰损伤。

　　从结构强度的设计逻辑来看，顶部法兰盘与轮架的连接位置做了多层环形加强筋，也就是模型上法兰盘面的几圈环形凸起结构，这个结构能大幅提升法兰盘的抗弯折能力，当脚轮承受偏载的时候，比如手推车单侧装载重物时，法兰盘不会因为长期受力出现变形，保证轮体始终保持垂直地面的状态，不会出现轮体偏磨、推动跑偏的问题。轮架的弯折处做了圆角过渡，避免应力集中，长期承受重载冲击的时候，弯折位置不会出现开裂的问题，轮轴的直径经过承重校核，匹配额定承重下的剪切强度要求，不会因为长期满载使用出现轮轴弯曲变形的情况。

　　实际选型使用的时候，需要注意安装边界的尺寸，这款脚轮的总高度是从法兰安装面到轮体最底部的垂直距离，安装时要保证同一台车上的四个脚轮安装面高度差控制在1mm以内，避免出现个别脚轮悬空、受力不均的情况，加速轮体的磨损。法兰盘的外形尺寸要小于车架底部安装梁的宽度，保证安装后法兰盘完全贴合在安装梁表面，不会出现边缘悬空的情况，四个安装螺栓要加装平垫和防松垫圈，避免手推车长期推行震动导致螺栓松动。定向脚轮的安装方向要注意，轮体的滚动方向要与手推车的前进方向保持平行，两个定向轮通常安装在车手推的一侧，配合另外两个万向轮使用时，能保证手推车推行时的方向稳定性，不会出现走偏的情况。

　　在日常使用场景里，这类脚轮还可以适配在移动工作台、小型设备机架、仓储笼等需要移动的工业器具上，只要安装面的孔位匹配、承重在额定范围内都可以通用。设计这款三维模型的时候，完全按照实际加工的尺寸比例构建，法兰盘的厚度、支架的板材厚度、轮体的直径与宽度、安装孔的直径与沉头深度都做了1:1的还原，结构工程师在做整车设计的时候，可以直接调取这个模型装配到整车的三维装配体中，不需要重新测绘建模，能大幅缩短设计周期，同时模型里的各个零件都做了独立的实体拆分，后续如果需要做工程图导出、有限元受力分析，都可以直接对单个零件进行编辑，不需要额外做模型的修复处理。轮体与轮轴的配合位置、轮轴与支架的装配关系都按照实际的装配公差做了预留，在做运动仿真的时候，可以直接添加转动配合，模拟脚轮滚动的实际状态，验证整车移动时的轮体运动干涉情况，避免设计完成后出现安装干涉、运动卡滞的问题。
