小型水平轴风力发电涡轮机组结构设计

　　这款小型水平轴风力涡轮机的结构设计，主要面向分布式离网供电场景，可适配偏远山区户用供电、海岛小型基站供电、野外监测站点持续供电等应用场景，能够在年均风速3m/s以上的区域稳定捕获风能，将空气动能转化为可存储利用的电能，补充光伏供电在夜间、阴雨天气的供电缺口，构建风光互补的独立供电体系。从结构设计逻辑来看，整体采用三叶片水平轴布局，这种布局经过行业长期验证，相比垂直轴结构风能捕获效率高出30%以上，三叶片的动平衡特性更优，运行过程中塔筒受到的交变载荷更小，能够有效降低长期运行的结构疲劳风险。

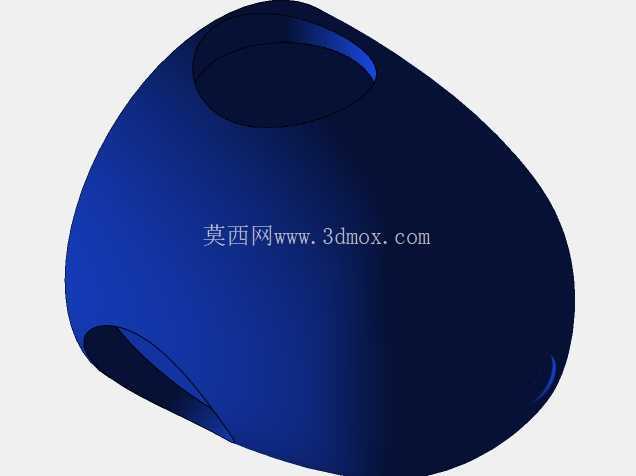

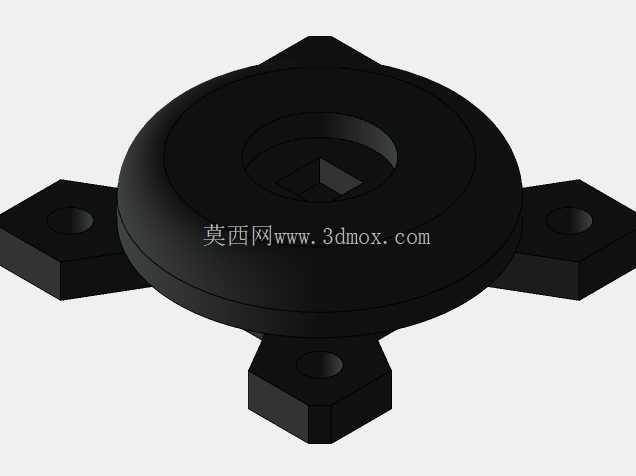

　　叶片采用翼型截面设计，从叶根到叶尖存在连续的扭角变化，叶根区域翼型厚度更大，保证与轮毂连接的结构强度，叶尖区域翼型更薄，降低高速旋转时的空气阻力，同时叶尖做了切尖处理，减少叶尖涡带来的能量损耗与气动噪音。轮毂部分采用集成式设计，叶片通过根部的法兰结构与轮毂连接，可根据不同区域的风速特性调整叶片安装角，在额定风速区间内保持最优的攻角，避免失速现象发生。轮毂后侧集成了导流罩结构，能够梳理流经叶轮后方的气流，减少机舱位置的紊流影响，同时为内部的传动、发电组件提供防护，避免雨水、沙尘直接侵入部件配合面。

　　塔筒部分采用等直径圆柱结构，底部设置方形安装法兰，法兰上预留四个对称分布的安装孔，可通过膨胀螺栓固定在混凝土基础上，也可适配支架结构安装在建筑屋顶、杆塔顶部，安装边界需要预留至少1.2倍叶轮直径的无遮挡空间，避免周边障碍物造成的紊流影响叶轮运行稳定性，塔筒高度可根据安装场景的风切变特性调整，保证叶轮位置处于风速稳定的流场区域。机舱尾部设置了对风尾翼结构，能够在风向变化时自动带动机舱旋转，让叶轮始终保持正对来风方向，无需额外的偏航驱动机构，大幅降低小型机组的结构复杂度与后期维护成本。

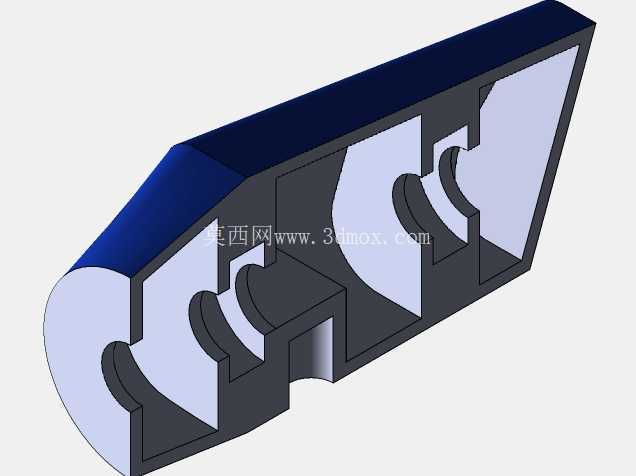

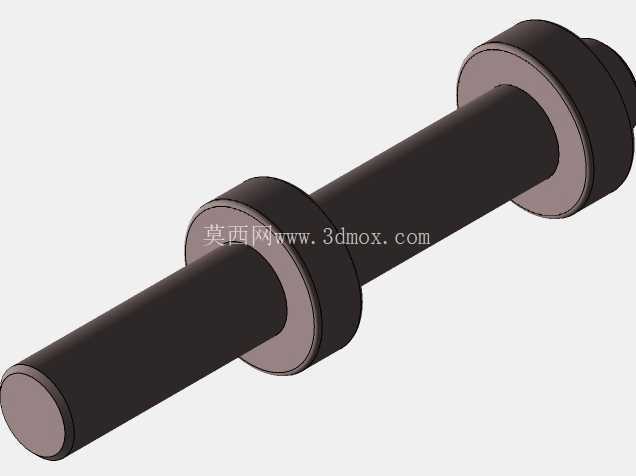

　　从装配关系来看，叶片与轮毂之间采用螺栓锁紧连接，轮毂与机舱主轴之间通过键连接传递扭矩，主轴通过轴承座固定在机舱内部支架上，塔筒与机舱底座之间采用回转支撑连接，保证对风旋转过程的顺畅性，所有外部配合面都设置了密封胶条安装槽，装配后可实现IP54级别的防护能力，适应野外露天的复杂运行环境。在结构强度校核层面，叶片根部的连接位置做了局部加厚处理，能够承受12级强风下的极限载荷，塔筒底部法兰的厚度经过计算，可覆盖极端风况下的弯矩载荷，避免出现倒伏风险，整体结构的重心落在塔筒中心轴线上，运行过程中不会出现额外的偏载力矩。这款模型完整还原了小型风力涡轮机的所有外部结构特征与装配关系，可用于分布式风电项目的方案展示、结构教学演示，也可作为同类型产品结构优化的参考基准，建模过程中严格按照实际工程比例搭建，各部件的配合间隙符合实际装配公差要求，不存在结构干涉问题，能够直接导出工程图用于基础结构的加工参考。
