辐条式轮盘类机械传动零件结构设计

项目分类:通用机械零部件 发布时间:2025-01-05 ID:883947
  • 辐条式轮盘类机械传动零件结构设计

  这类辐条式轮盘结构在轻载传动、输送线从动轮、小型设备导向轮场景中应用十分广泛,不同于实心轮盘的厚重设计,辐条排布的结构形式能在保证轮体径向承载能力的前提下,大幅降低整体自重,减少回转过程中的转动惯量,对于频繁启停的传动工况来说,能有效降低驱动端的负载冲击,提升传动系统的响应速度。从实际使用场景来看,这类轮盘常配套在轻工输送设备、小型纺织机械、手动传动机构中作为从动轮使用,部分低速传动的手动工装、教具演示设备也会采用这类结构,依靠轮缘的摩擦面传递动力,或者作为张紧轮调整传动带的张紧度,部分场景下也会作为防护轮、限位轮使用,限制运动部件的径向位移。

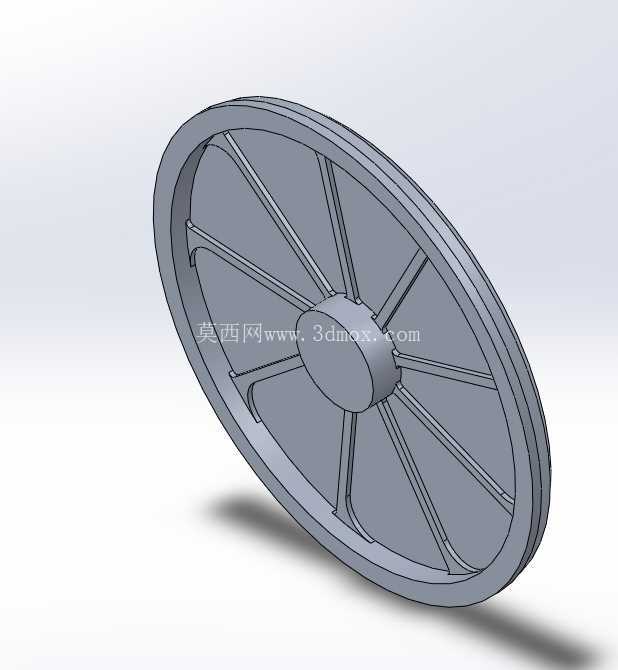

  从结构设计思路来看,整个轮盘分为三个核心功能区域:中心轮毂、径向辐条、外缘轮缘。中心轮毂是整个零件的安装基准,内孔需要与配套的转轴配合,通常根据安装需求设计为通孔或者带键槽的配合孔,轮毂的轴向厚度需要根据转轴的受力情况确定,保证与轴的配合长度足够,避免运行过程中出现偏摆、晃动的问题,轮毂与辐条的连接位置做了圆弧过渡处理,能够有效降低应力集中,避免长期交变载荷下出现辐条根部断裂的问题。径向辐条采用均匀排布的设计,从图中可以看到辐条数量为十根,沿轮毂周向等角度分布,每根辐条的截面采用了带加强筋的结构形式,并非简单的矩形截面,辐条靠近轮缘的位置同样做了圆弧过渡,既保证了径向的支撑刚度,又能在轮缘受到径向冲击时,通过辐条的微小形变吸收部分冲击能量,避免刚性连接导致的结构损坏。外缘轮缘部分采用了双层凸缘的结构设计,轮缘的外圆面是主要的工作面,表面粗糙度需要满足摩擦传动或者带传动的要求,两侧的凸缘能够起到限位作用,避免配套的传动带或者绳索在运行过程中从轮缘滑脱,轮缘的轴向宽度根据配套传动件的宽度确定,预留适当的安装余量,避免装配过程中出现干涉。

  在安装边界方面,这类轮盘的安装核心是中心轮毂与转轴的配合,配合公差通常根据传动精度要求选择过渡配合或者间隙配合,需要保证轮盘安装后径向跳动量在允许范围内,避免高速回转时出现振动。轮盘的轴向定位通常依靠轴肩或者轴用挡圈实现,轮毂的端面需要加工平整,保证与定位件的贴合度,避免安装后出现轴向窜动。辐条之间的镂空区域除了减重之外,也为日常维护提供了便利,操作人员可以通过镂空区域观察中心轴的润滑情况、紧固件的松动状态,不需要完全拆卸轮盘就能完成部分检查工作。从受力特性来看,这类轮盘主要承受径向载荷,辐条的排布方向与受力方向匹配,能够将轮缘受到的径向力均匀传递到中心轮毂,避免局部应力过大,相比实心轮盘,这种结构的材料利用率更高,在同等承载能力下,重量能降低40%以上,对于需要控制设备自重的移动类小型设备来说,这种结构优势十分明显。

  在实际建模过程中,这类回转类零件优先采用旋转凸台生成基础轮廓,再通过圆周阵列的方式生成所有辐条结构,过渡圆角的设置需要注意与相邻面的相切约束,避免加工过程中出现应力集中的尖角,轮缘的工作面需要标注明确的尺寸公差与形位公差,保证装配后与配套部件的配合精度。需要注意的是,辐条与轮毂、轮缘的连接位置是整个零件的强度薄弱点,设计时需要根据实际载荷大小核算过渡圆角的半径,避免圆角过小导致应力集中系数过高,长期运行出现疲劳损坏。另外,这类轮盘如果用于高速回转场景,还需要做动平衡校验,建模时可以通过质量属性评估轮盘的质心位置,保证质心与回转中心重合,减少运行过程中的振动噪声。
