带齿条轴的耙齿小齿轮传动组件

项目分类:通用机械零部件 发布时间:2025-01-05 ID:884138
  • 带齿条轴的耙齿小齿轮传动组件
  • 带齿条轴的耙齿小齿轮传动组件
  • 带齿条轴的耙齿小齿轮传动组件
  • 带齿条轴的耙齿小齿轮传动组件
  • 带齿条轴的耙齿小齿轮传动组件
  • 带齿条轴的耙齿小齿轮传动组件
  • 带齿条轴的耙齿小齿轮传动组件
  • 带齿条轴的耙齿小齿轮传动组件
  • 带齿条轴的耙齿小齿轮传动组件

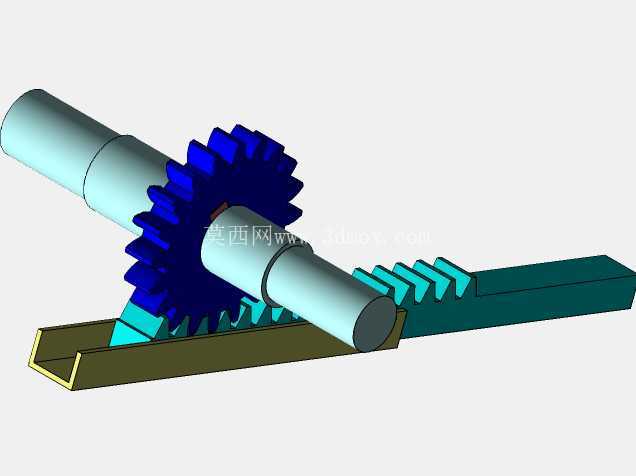

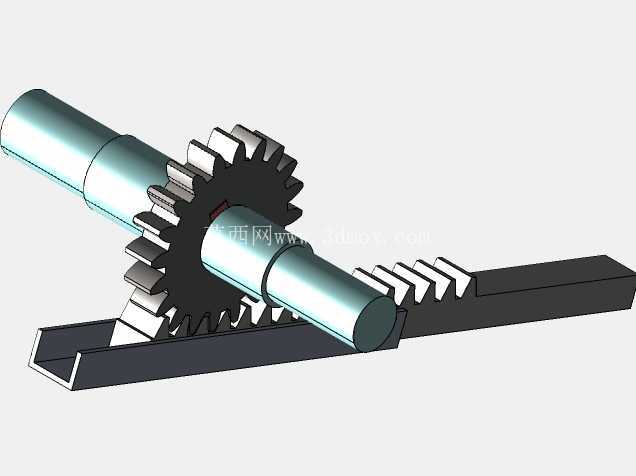

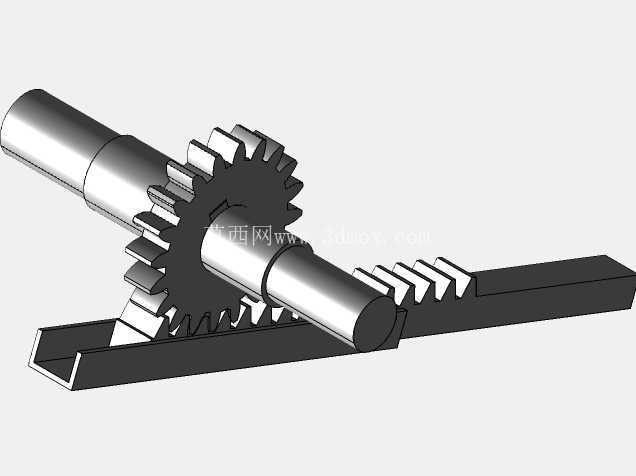

  这套传动组件的核心是实现旋转运动与直线往复运动的相互转换,在小型进给机构、工位调节装置里十分常见,很多需要小行程精准位移的工装治具、小型物料推送结构里,都能见到这类结构的变体。实际使用时,既可以给小齿轮输入旋转扭矩,通过齿轮啮合带动带齿的耙条做直线滑移,也可以直接推动耙条,反向带动轴上的齿轮实现轴的转动,甚至可以直接给贯穿的光轴输入旋转动力,同步驱动齿轮和耙条动作,适配不同动力源的布置需求,不用额外加装换向传动件,能有效压缩机构的整体占用空间。

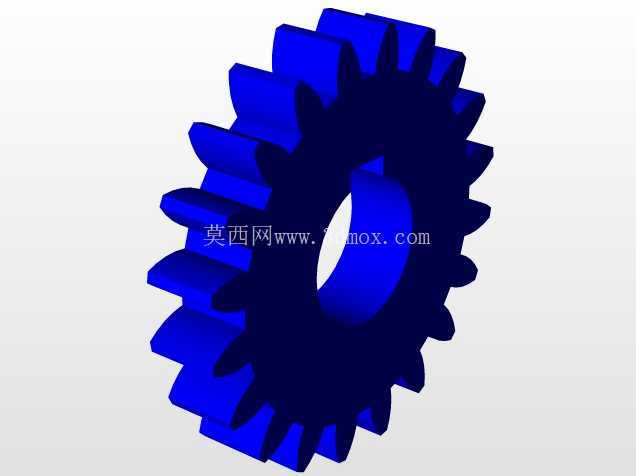

  从结构设计逻辑来看,这套组件没有采用复杂的行星轮或者蜗轮蜗杆结构,而是用最直接的圆柱直齿轮与直齿条啮合形式,加工难度低,普通的滚齿、铣齿工艺就能满足齿形加工要求,不需要定制特殊刀具,后期维护更换配件也十分方便。贯穿组件的阶梯轴做了变径设计,两端的小直径段是安装支撑位,用来装配到对应设备的轴承座或者安装孔位里,中间的大直径段一方面用来过盈装配小齿轮,限制齿轮的轴向窜动,另一方面也作为轴的受力加强段,避免传递扭矩时出现轴的挠曲变形。和齿轮啮合的耙条下方做了U型滑槽结构,刚好卡在底部的安装基座上,滑槽的配合间隙控制在0.02-0.05mm之间,既能保证耙条滑动时无卡滞,也能避免啮合过程中出现齿面错位、啃齿的问题。

  安装边界上,这套组件的轴向安装尺寸以阶梯轴两端的支撑轴段为基准,支撑轴段的长度预留了足够的轴承安装位和轴向锁紧空间,不需要额外加工轴的延长段;径向方向上,齿轮的齿顶圆到安装基座底面的高度是固定的,设计配套安装架时只需要预留出齿顶圆的转动空间,不用额外做避让槽。耙条的行程长度由自身的带齿段长度决定,直线运动的极限位置刚好对应齿轮与齿条啮合的起止点,不需要额外加装硬限位块,靠齿形的起止位置就能实现机械限位,减少了额外零件的装配工作量。

  实际工况适配方面,这套组件的齿面接触应力按中等载荷工况设计,适合传递10N·m以内的扭矩,直线推送力可以达到500N左右,完全能满足小型工装的进给、物料的短距离推送、调节挡板的位置切换这类场景的需求。装配时需要注意齿轮与齿条的啮合侧隙,侧隙过大会导致传动反向间隙大,位置控制精度不足,侧隙过小则会出现转动卡滞、齿面磨损加快的问题,装配时可以通过调整底部基座的安装垫片厚度,微调齿条与齿轮的中心距,把侧隙控制在合理范围内。另外轴上的齿轮和轴采用平键连接,传递扭矩时不会出现齿轮与轴的相对转动,平键的选型按轴径匹配标准平键即可,不需要定制特殊键型。耙条的端部做了倒角处理,方便和外部的执行部件连接,不管是装推块、拨叉还是感应挡片,都有足够的安装平面,不需要再对耙条端部做二次加工。

  在运动仿真层面,这套组件的配合关系十分清晰,轴与安装基座之间是旋转副配合,齿条与基座之间是移动副配合,齿轮与齿条之间是齿轮齿条啮合配合,添加对应的配合关系后,给任意一个运动部件添加初始动力,就能实现整套机构的连贯运动,不会出现配合过约束或者运动脱节的问题,对于做机构运动验证、方案演示的场景来说,这套结构的仿真调试成本极低,不需要设置复杂的接触参数就能得到准确的运动效果。
