间歇传动棘轮棘爪组合结构设计

项目分类:通用机械零部件 发布时间:2025-01-05 ID:884104
  • 间歇传动棘轮棘爪组合结构设计

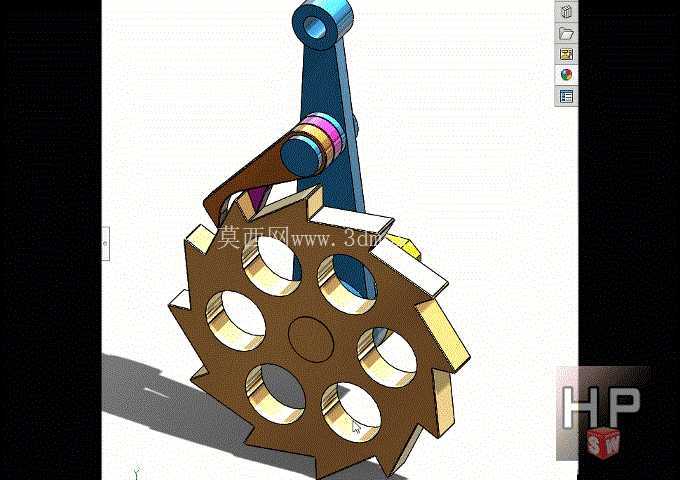

  这套棘轮棘爪组合结构,核心服务于需要单向间歇传动、反向锁止的机械工况,在轻工输送线的步进送料工位、起重设备的防逆转保护单元、手动绞车的锁止模块、机床进给机构的间歇进给段都有广泛适配场景。实际工况中,这类结构不需要持续的动力输入,仅通过摆臂的往复摆动就能驱动棘轮完成定角度的单向转动,反向状态下棘爪会卡入棘轮齿槽,完全锁止转动自由度,避免负载倒转引发的设备故障或安全隐患。

  从功能特性来看,该结构采用了外啮合齿式棘轮设计,棘轮轮齿沿圆周均匀分布,齿形采用不对称梯形轮廓,工作齿面带有合适的楔角,既保证棘爪滑入齿槽时的顺畅卡合,又能在承受反向载荷时不会出现棘爪滑脱的问题。棘轮本体做了多组圆形减重孔设计,在保证轮体整体结构强度、满足齿根抗弯截面要求的前提下,尽可能降低了转动惯量,减少摆臂驱动时的惯性冲击,适配中低速间歇传动的载荷需求。棘爪通过铰接销轴安装在驱动摆臂端部,铰接位置设置了耐磨衬套结构,减少反复摆动过程中的铰接磨损,延长结构维护周期;摆臂与棘爪之间设置了弹性抵靠结构,保证棘爪始终贴合棘轮齿面,不会因为机构振动出现脱开、跳齿的问题。

  设计思路上,这套结构优先考虑了传动可靠性与安装适配性,棘轮中心设置了标准通孔与键槽结构,可直接与传动轴配合安装,不需要额外定制连接法兰;驱动摆臂的上端设置了铰接安装孔,可与往复驱动构件(比如曲柄连杆、气缸推杆、手动操作杆)直接连接,安装边界清晰,整体结构的轴向尺寸紧凑,径向轮廓以棘轮外圆为最大边界,不会额外占用过多安装空间。齿形参数设计时,特意控制了齿面倾角,保证棘爪在摆臂回程时能顺利沿棘轮齿背滑过,不会出现卡滞,同时在工作行程中能稳定传递额定扭矩,齿根位置做了圆角过渡,减少应力集中,避免反复冲击载荷下出现齿根断裂的问题。

  实际选型适配时,需要注意这套结构的传动角范围,摆臂的摆动角度需要略大于棘轮单个齿距对应的圆心角,保证每次驱动都能可靠推动棘轮转过至少一个齿距,避免出现空程。棘爪与棘轮的配合面需要保证合适的硬度差,通常棘轮齿面硬度略高于棘爪,长期磨损后仅需更换棘爪即可完成维护,降低设备运维成本。结构整体没有复杂的异形曲面,所有配合面均为常规机加工可实现的结构,不需要特殊加工工艺,加工成本可控,适合批量应用在各类需要间歇单向传动的通用机械设备中。在安装调试时,需要保证棘轮与摆臂铰接轴的平行度,避免棘爪与棘轮齿面出现偏载,导致局部磨损过快、传动卡滞的问题;弹性抵靠件的预紧力需要调整到合适范围,预紧力过大会增加棘爪滑过齿背时的磨损,预紧力过小则会在振动工况下出现跳齿、锁止失效的问题。
