机械传动用转向节接头结构设计

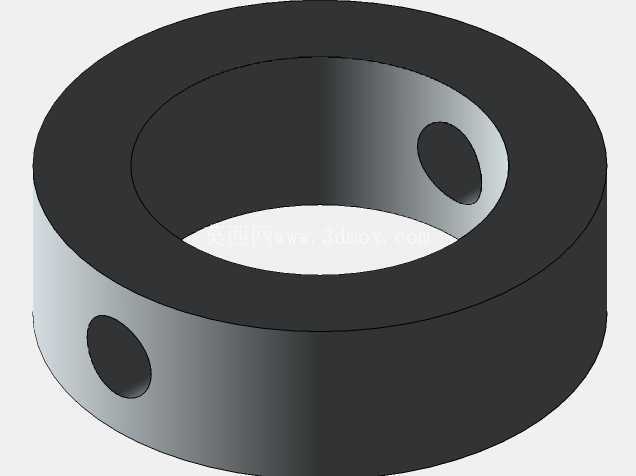

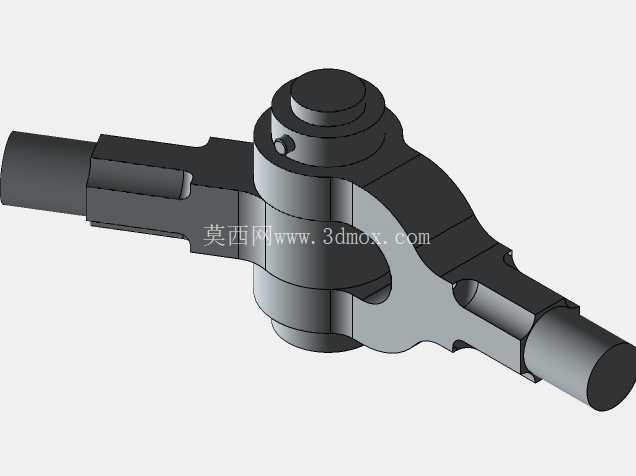

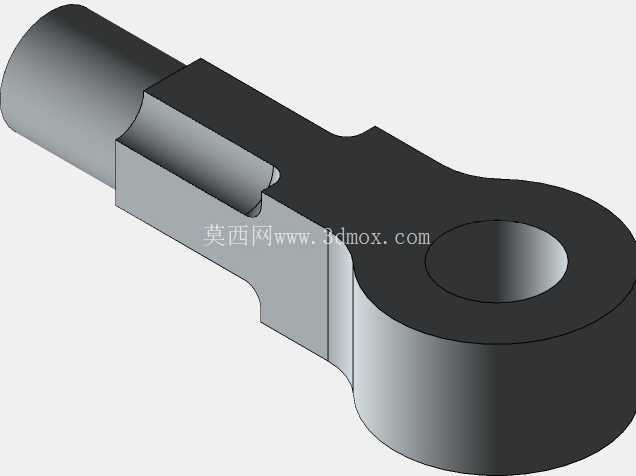

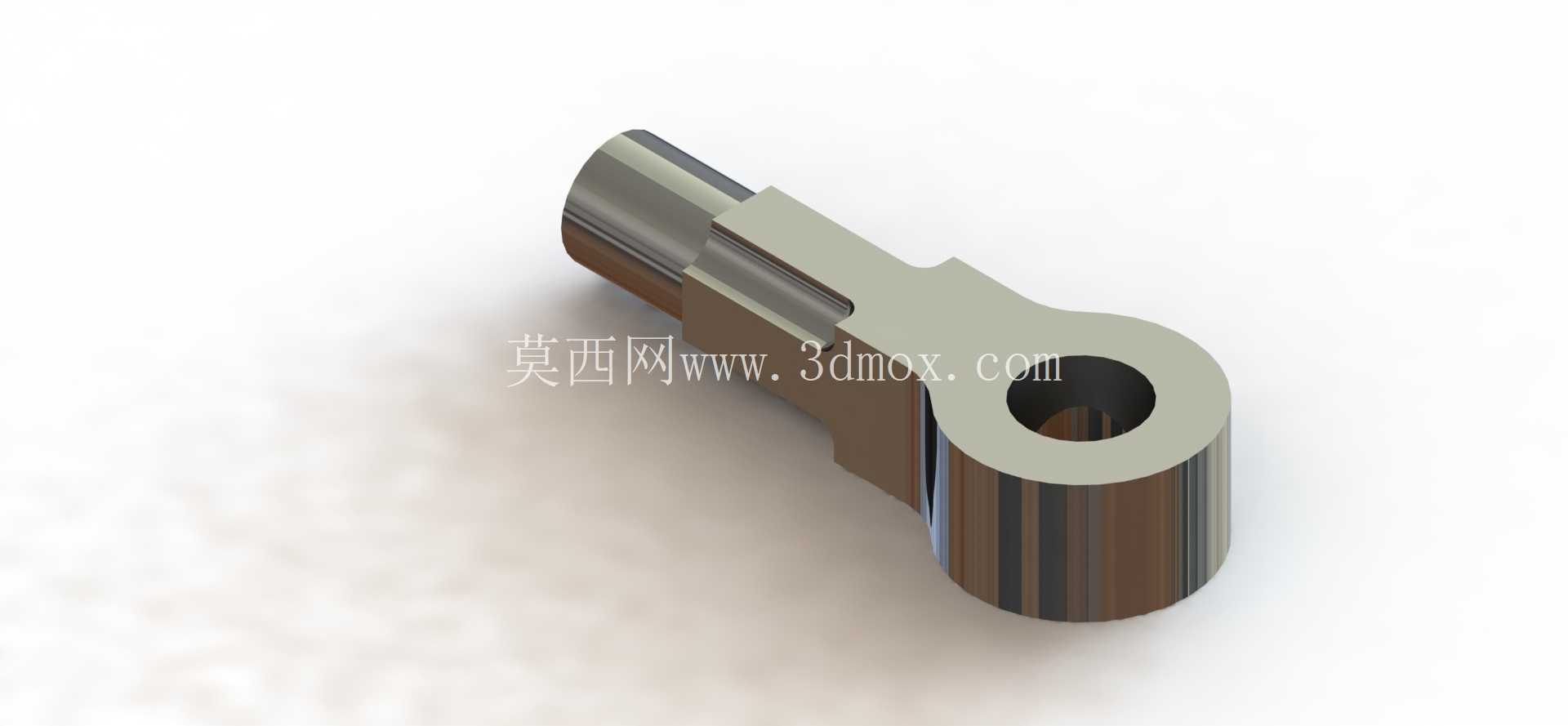

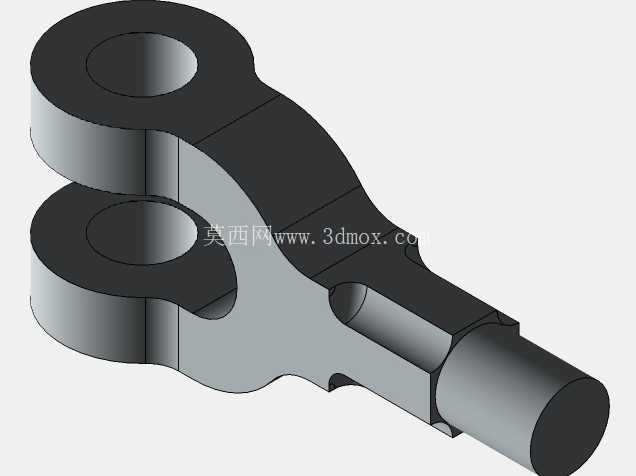

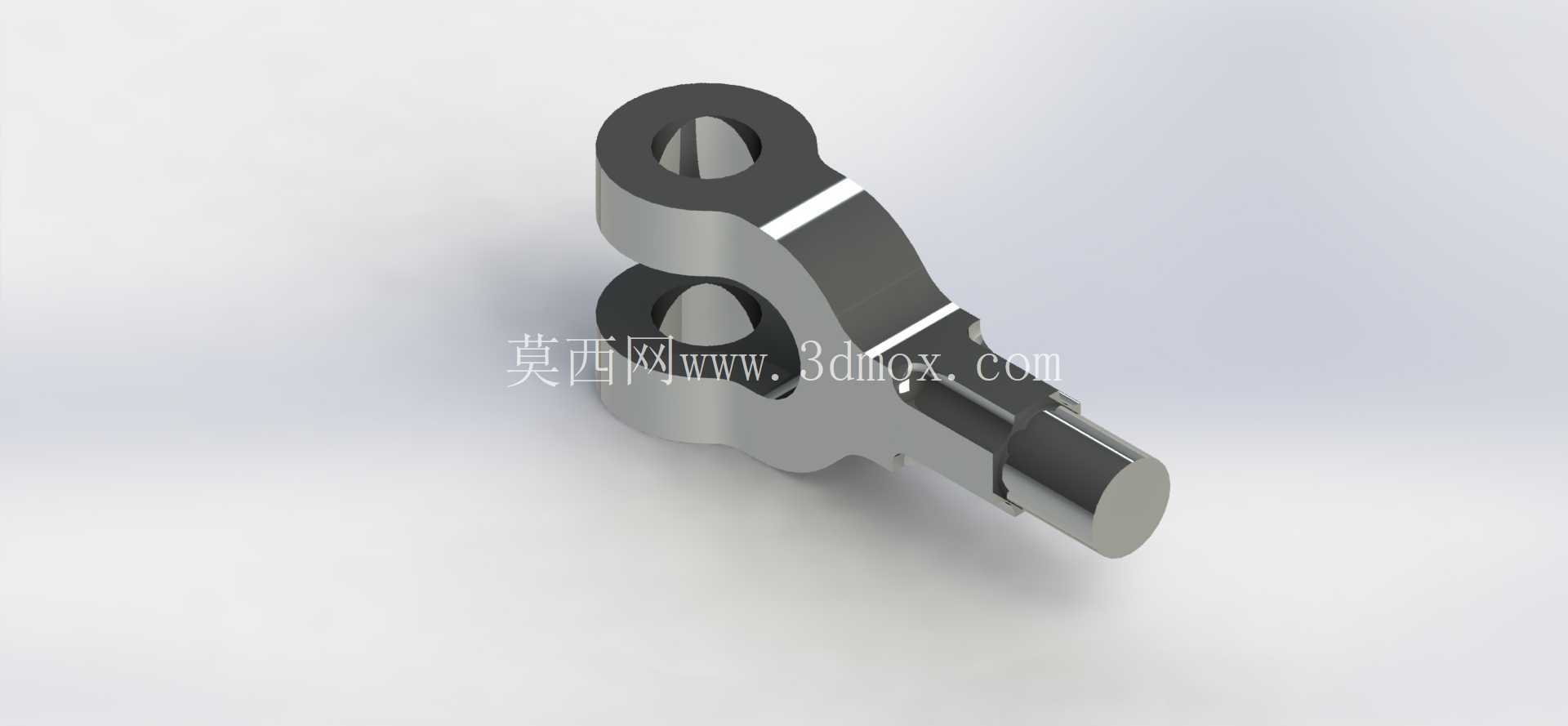

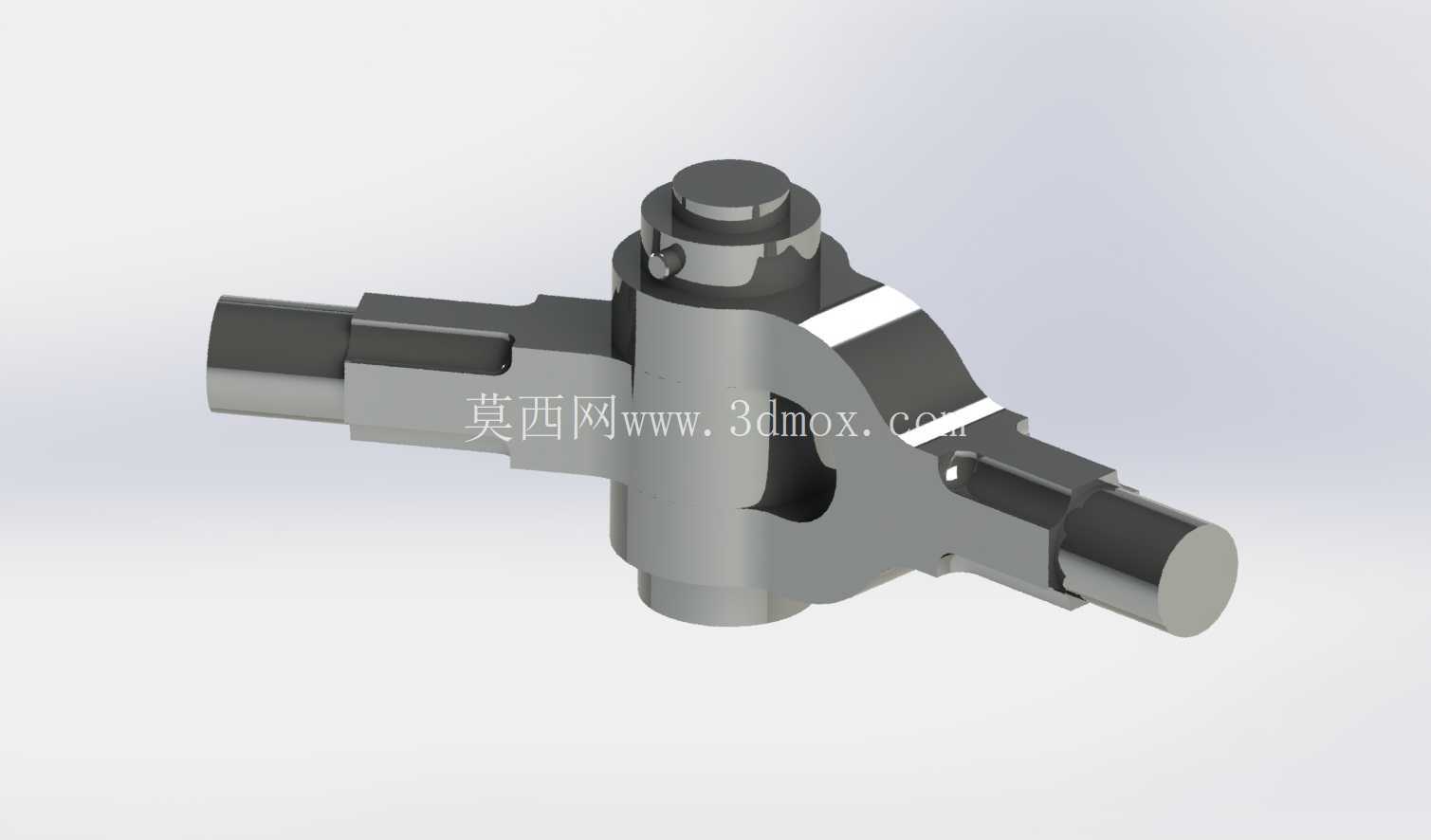

　　从结构组成来看，该接头包含单眼连接端、双眼叉形连接端、中间套环以及肘节销四个核心部分，单眼端用于与带叉形结构的杆件对接，双眼叉端则适配带单耳结构的拉杆，中间套环包裹在肘节销外侧，既为销体提供转动支撑，也能避免销体直接与叉形结构的内壁发生硬摩擦，降低转动过程中的磨损速率，肘节销作为核心转动承载件，贯穿叉形端与单眼端的安装孔，是实现角度偏转功能的核心载体。在实际设计过程中，首先需要明确接头的额定拉伸载荷边界，根据载荷大小确定各部分的截面尺寸，单眼端的圆柱连接轴直径需要匹配对应拉杆的内孔尺寸，轴端设置的环形卡槽用于安装卡簧，实现轴向定位，避免连接后杆件出现轴向窜动；双眼叉的两个叉臂间距需要与单眼端的厚度保持合理间隙，间隙过小会导致转动卡滞，间隙过大则会在受载时产生额外的冲击载荷，通常单边间隙控制在0.1mm到0.2mm之间，兼顾转动灵活性与连接刚性。在各类需要传递轴向拉伸载荷同时允许一定角度偏转的机械传动场景中，转向节接头是应用十分广泛的连接部件，常见于工程机械的操纵连杆机构、农用机械的传动拉杆、轻型车辆的转向拉杆系统，以及部分工业设备的柔性传动连接部位，这类接头的核心作用是在两根承受拉伸载荷的杆件之间建立可靠连接，同时补偿杆件安装过程中产生的少量角度偏差，抵消设备运行过程中杆件受载变形带来的附加弯矩，避免连接部位出现应力集中导致的断裂失效。

　　中间的主体连接部分采用变截面设计，在叉臂与主体衔接的位置做了圆弧过渡处理，避免直角结构带来的应力集中，这一位置是整个接头受拉时的应力高发区，圆弧过渡的半径需要根据主体直径进行匹配，通常过渡半径不小于连接处壁厚的1/5，确保载荷能够平稳传递到两侧的连接端。肘节销与安装孔之间采用间隙配合，销体两端设置限位结构，避免销体在工作过程中从孔内脱出，套环采用耐磨材质设计，表面粗糙度控制在合理范围，降低转动过程中的摩擦阻力，同时延长接头的使用寿命。

　　安装边界方面，两侧连接轴的同轴度公差需要控制在0.05mm以内，避免安装后出现别劲现象，叉形端的两个安装孔需要保证同轴度，孔的轴线与单眼端连接轴的轴线需要保持垂直，垂直度公差不大于0.03mm，确保转动过程中不会出现卡滞。在实际选型应用中，需要根据所连接杆件的直径、工作时的最大偏转角度、额定拉伸载荷三个核心参数匹配对应的接头尺寸，当工作场景中存在交变载荷时，还需要对接头的过渡圆角位置做强化处理，提升疲劳强度，避免长期交变载荷下出现疲劳断裂。

　　这类接头相比刚性连接结构，最大的优势是能够补偿安装误差与杆件变形，降低整个传动链的装配精度要求，同时在设备运行过程中吸收部分振动冲击，保护两端的连接杆件不会因为附加弯矩出现损坏，在一些需要频繁调整传动角度的操纵机构中，这类转向节接头还能够实现力的方向平稳转换，保证操纵力传递的平顺性，不会因为角度变化出现卡滞或者力传递突变的情况。建模过程中需要重点关注各配合面的尺寸公差，尤其是销孔与销体的配合尺寸、叉臂间距与单眼端厚度的配合尺寸，这些尺寸直接影响接头装配后的实际使用性能，同时过渡圆角的尺寸不能随意简化，否则会导致后续有限元分析时应力计算结果出现偏差，无法准确评估接头的承载能力。
