双轮曲柄连杆传动机构教学演示结构

项目分类:通用机械零部件 发布时间:2025-01-05 ID:884200
  • 双轮曲柄连杆传动机构教学演示结构

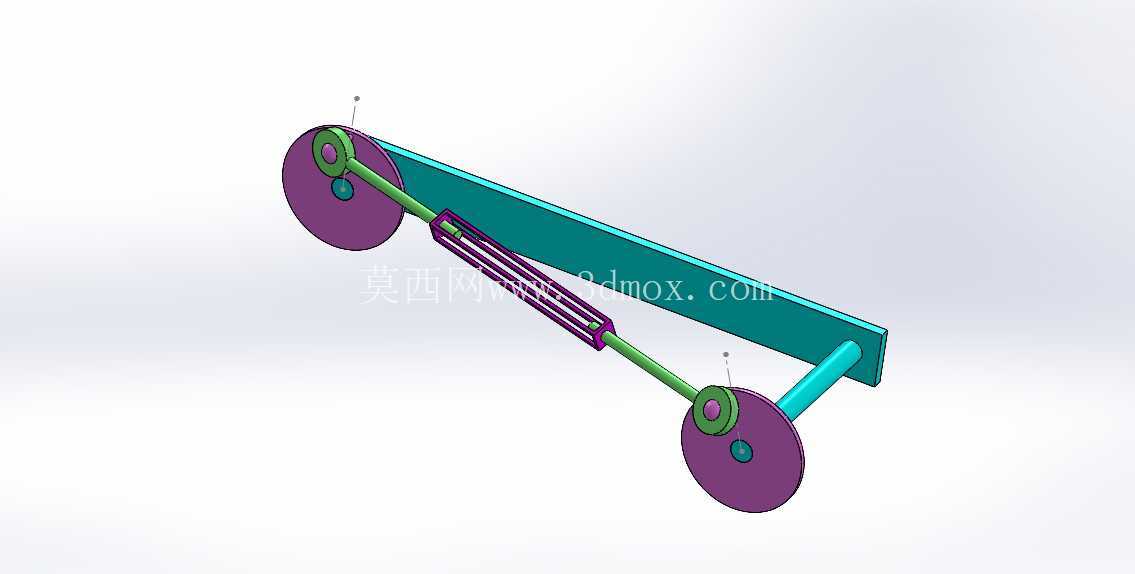

  这套双轮曲柄连杆传动结构,常被用于机械原理教学演示、小型往复运动设备的动力传递单元设计参考,能直观呈现旋转运动与直线往复运动的转换逻辑,帮助从业者理解平面连杆机构的运动约束关系。从实际应用场景来看,这类结构可适配小型冲压设备的进给驱动、农用简易收割机具的割刀往复驱动、教学实验台的运动演示模块,也能作为自动化生产线中短行程往复推送机构的核心传动单元,在低速轻载的传动场景下具备结构简单、维护便捷、运动可靠性强的特点。

  设计过程中首先要明确运动行程边界,两端带轮的偏心销中心距决定了连杆带动滑块的往复行程,建模时需要先锁定两端旋转轴的中心距,确保连杆在运动全行程中不存在死点卡滞,两端偏心轮的初始相位需要保持一致,避免连杆运动过程中出现附加侧向力矩,加剧铰接位置的磨损。主体承载梁采用等截面矩形型材结构,既可以作为两端轮组的安装基准,也能为滑块的直线运动提供导向支撑,梁的截面尺寸需要根据传动负载核算抗弯刚度,避免运动过程中梁体出现挠曲变形,导致滑块卡滞或铰接点受力异常。

  铰接位置的销轴与衬套配合需要预留合理的间隙,既要保证转动灵活,也要控制间隙量避免运动过程中出现过大的回程误差,两端轮盘的直径设计需要兼顾偏心销的安装空间与转动惯量平衡,轮盘上的偏心销位置需要做定位凸台,防止长期运动后销钉出现周向转动,导致运动相位偏移。中间的滑动块采用开槽结构与承载梁配合,配合面需要设置足够的导向长度,避免滑块运动过程中出现偏转,滑块与连杆的铰接点需要与滑块导向面的中心重合,降低运动过程中的侧向分力,减少导向面的不均匀磨损。

  安装边界方面,两端轮组的旋转轴需要保证同轴度误差控制在合理范围内,轴端的固定方式需要采用轴向定位结构,防止运转过程中轴系窜动,承载梁的安装面需要设置定位基准面,确保整体机构安装后两端轮轴的平行度符合设计要求,避免连杆运动时出现附加弯曲应力。整个机构的运动过程中,连杆始终承受二力杆的拉压载荷,因此连杆的截面尺寸需要根据最大传动负载核算压杆稳定性,长径比过大的连杆需要适当加大截面,避免运动过程中出现杆体弯曲变形。

  在建模逻辑上,需要先搭建运动骨架,确定各铰接点的运动轨迹,验证全行程无干涉后再逐步细化各零件的结构细节,轮盘与轴的连接需要考虑键连接的扭矩传递能力,确保动力输入时不会出现相对转动,滑块的导向面长度需要大于行程的1.2倍,保证运动全程都有足够的导向支撑。这类结构在教学场景中使用时,通常会搭配透明护罩,既可以直观展示运动过程,也能避免运动部件外露造成安全隐患,在工业设备中应用时,铰接位置会加装润滑注油孔,定期补充润滑脂降低磨损,延长机构的使用寿命。
