带加强筋的异型支撑连接机械构件

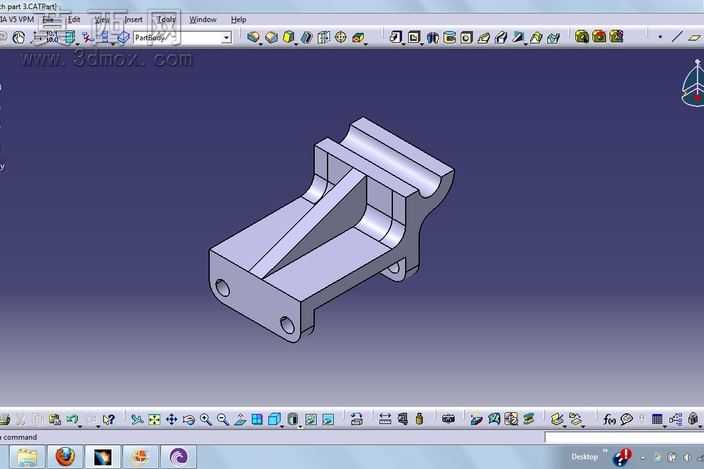

本机械构件采用三维参数化建模方式完成全流程设计，建模过程中首先以基准平面定位构件的整体安装基准，先绘制底部安装基座的二维轮廓草图，通过拉伸特征生成带两个同轴安装孔的基座主体，安装孔采用同轴心约束保证孔位精度，孔口处做了微小倒角处理避免安装时应力集中。随后针对上部的异型连接支撑部分，通过多基准面交叉绘制引导线与截面轮廓，采用放样特征生成带圆弧过渡的连接臂主体，为提升构件整体的抗弯折承载能力，在基座与上部连接臂的夹角位置，设计了三角形截面的加强筋结构，加强筋与两侧主体的衔接处全部采用圆角过渡处理，有效消除结构应力集中点，提升构件长期受载下的结构稳定性。上部的圆弧卡槽结构采用切除拉伸结合圆角特征完成，卡槽的圆弧半径经过尺寸约束匹配对应连接件的外径尺寸，卡槽侧壁做了等厚度处理保证结构强度均匀。建模全程对所有特征添加了完整的几何约束与尺寸约束，确保后续修改参数时可以快速调整构件的安装尺寸、卡槽规格、加强筋厚度等核心参数，适配不同的安装使用场景。材质方面预设为常用的45号结构钢，渲染时赋予了金属哑光质感，还原机加工零件的真实表面效果，所有棱边的工艺圆角、安装孔的沉头结构都做了精细化建模，没有出现特征缺失或者几何干涉的问题，整体结构紧凑，在保证连接支撑强度的前提下尽可能去除了冗余材料，实现了轻量化与结构强度的平衡，可直接用于机械装配的虚拟验证、工程出图或者3D打印原型制作。
