钣金结构壁挂式电气控制箱体

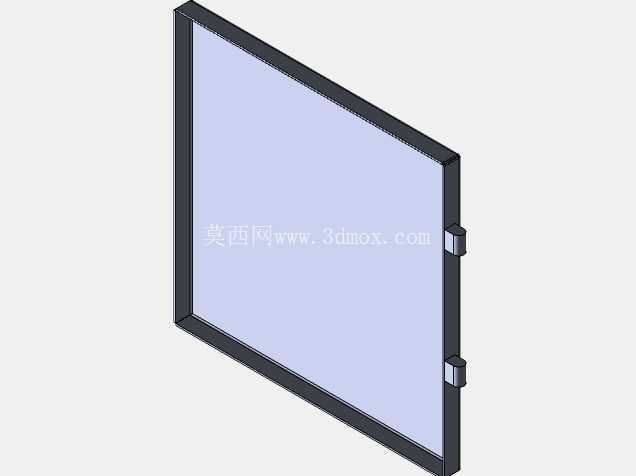

　　这款金属板材成型的电气箱体，多应用于车间工位配电、小型设备电控集成、户外临时供电点位防护等场景，作为低压电气元件的承载防护壳体，承担着元件安装固定、外部异物阻隔、操作安全防护的核心作用。从结构设计逻辑来看，整体采用冷轧钢板折弯拼接的成型思路，箱体主体为一体式折弯主腔，减少拼接焊缝带来的结构强度短板，同时降低加工过程中的焊接变形量，适合批量钣金加工的工艺路线。箱门与主体采用侧边暗藏式铰链连接，铰链安装位预留了足够的门体转动间隙，避免开关门过程中出现漆面剐蹭、密封胶条挤压过度的问题；门体内侧预留了密封胶条的安装槽位，装配发泡胶条后可实现IP54左右的防护等级，能够阻挡日常粉尘飞溅、轻度泼水进入箱体内部，适配多数室内工业场景的防护需求。

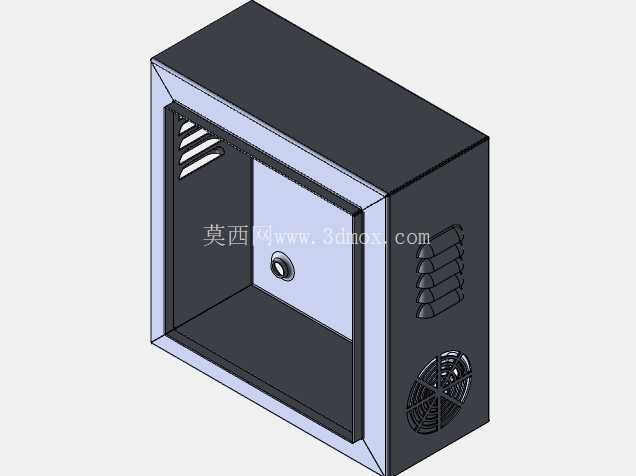

　　箱体侧面与下部设计了冲压成型的通风散热栅格，下部对应位置预留了轴流风机的安装孔位，可根据内部元件的发热功率选配散热风机，形成下进风上侧出风的散热风道，避免箱内温升高导致电气元件寿命衰减；栅格的冲压角度做了向下倾斜的翻边处理，既保证通风通流面积，又能防止外部水滴、杂物直接落入箱体内部。箱门正面预留了锁具安装位，可搭配通用型机箱锁实现门体锁闭，防止非授权人员随意操作内部电气元件；箱体背部设计了壁挂安装的挂耳孔位，挂孔采用上大下小的葫芦孔形式，安装时可先将膨胀螺栓固定在墙面，再将箱体挂装后微调位置，降低现场安装的对位难度，同时挂耳与箱体主体为一体折弯结构，承重能力满足常规小型电控箱的元件载重需求，不会出现挂耳断裂脱落的风险。

　　从安装边界尺寸来看，箱体内部净空预留了常规小型断路器、接线端子排、开关电源的安装空间，内部安装底板采用镀锌钢板材质，通过侧边的固定螺柱与箱体主体连接，电气元件可先在底板上完成预接线再整体装入箱体，提升装配效率；箱体的进出线孔预留在下部，采用冲压落片的预留孔形式，现场施工时可根据线缆直径敲落对应尺寸的落片，装配电缆防水接头完成进线密封，避免现场开孔破坏箱体的防腐涂层。设计过程中对板材的折弯圆角做了统一规范，所有外露边均做了卷边或去毛刺处理，避免装配和后期维护过程中划伤操作人员；箱体的焊接位置均做了打磨整平处理，表面经过磷化、喷塑工序，提升户外使用时的抗锈蚀能力。

　　不同于市面上的薄铁皮劣质箱体，这款结构在箱体边角位置做了折弯加强筋处理，提升整体的抗形变能力，即使在搬运、安装过程中受到轻度挤压，也不会出现明显的箱体变形，保证门体与箱体的配合间隙均匀，长期使用不会出现门体下垂、开关卡滞的问题。在实际选型应用中，这类箱体可作为小型设备的随机电控柜使用，也可作为车间局部照明、小型动力回路的配电箱体，内部可根据需求安装导轨式断路器、漏电保护器、接线端子、小型PLC等元件，散热结构的设计让它可以承载一定功率的发热元件，不需要额外做开孔改造就能满足多数常规工况的散热需求；壁挂式的安装形式不占用地面空间，适合在厂房立柱、设备侧壁、墙面等位置安装，整体结构完全遵循钣金加工的工艺规范，没有设计超出常规钣金加工能力的特殊结构，生产时不需要开模，通过激光切割、数控折弯、焊接、喷塑即可完成加工，加工成本可控，适合小批量定制和批量量产。
