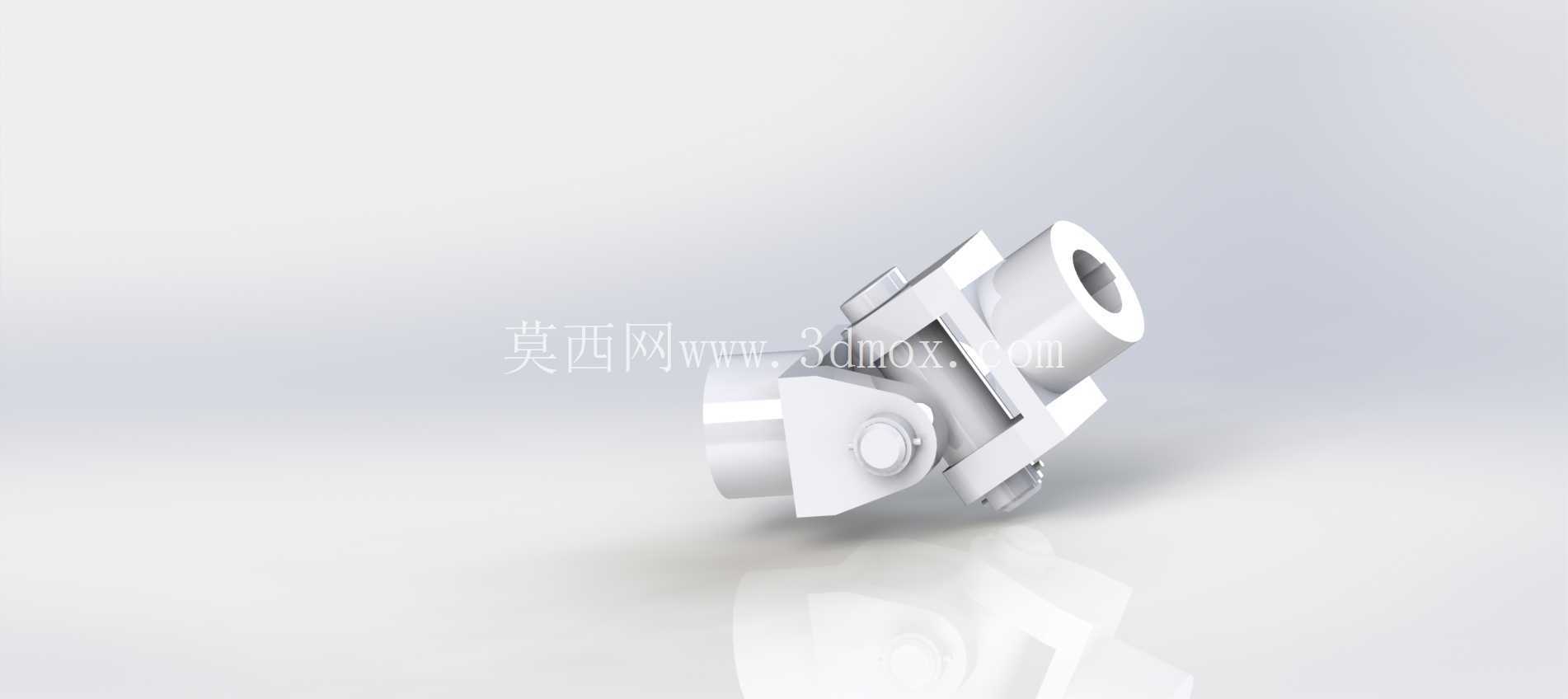

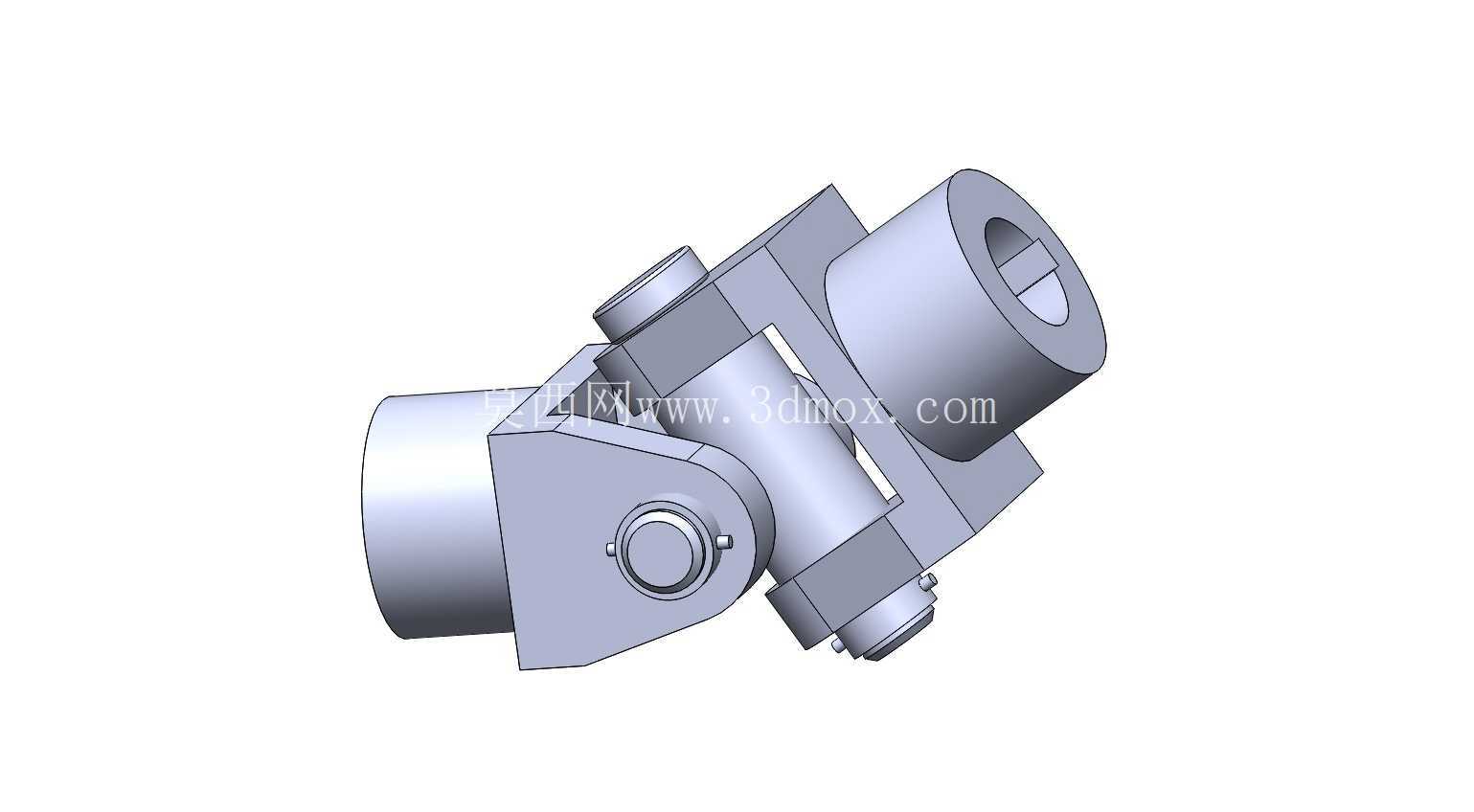

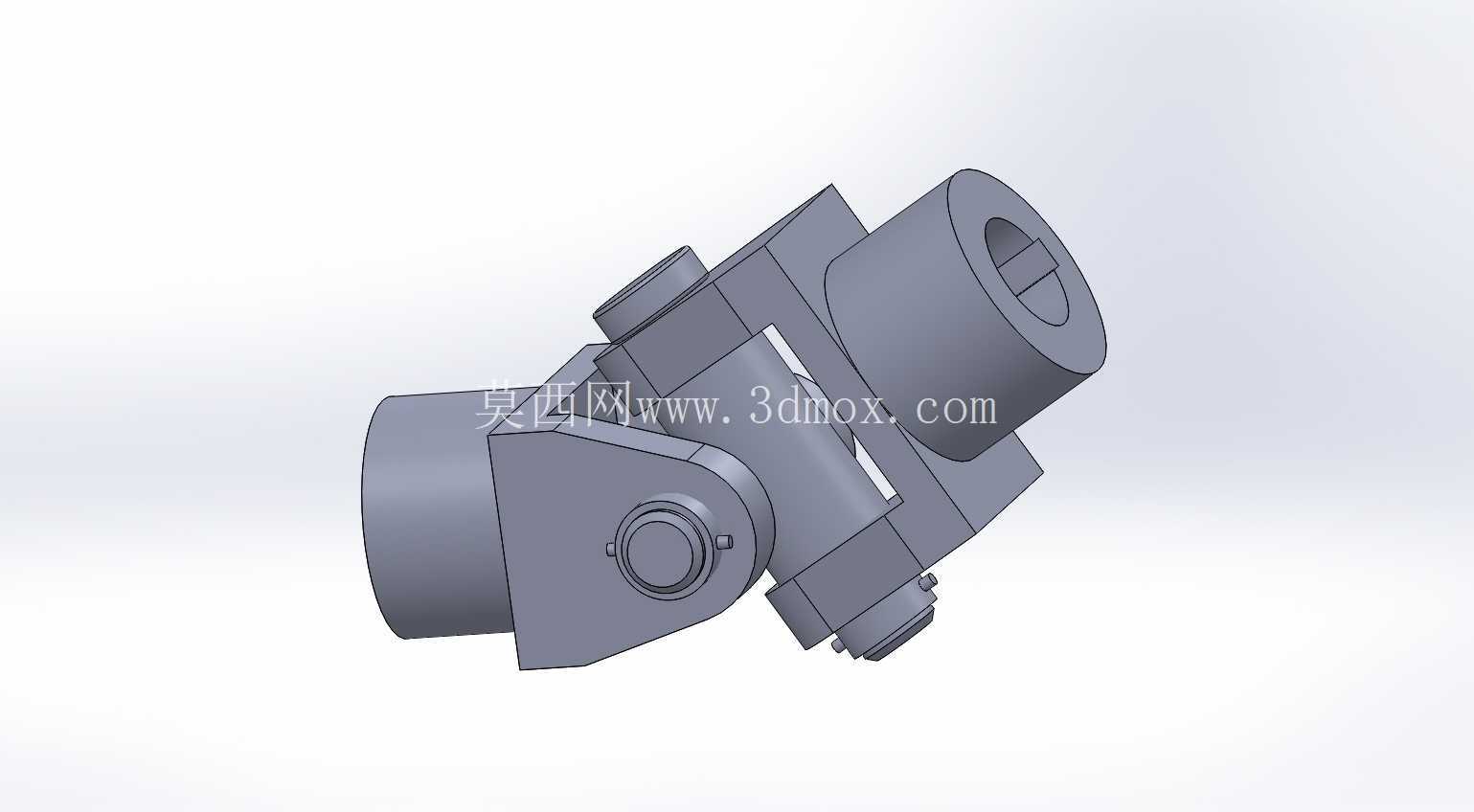

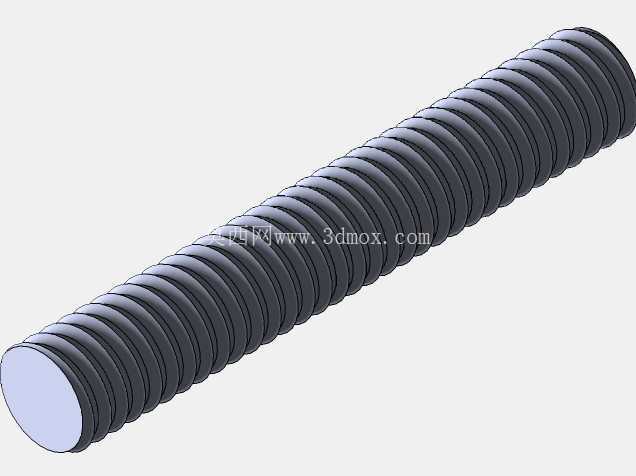

十字轴式万向节传动连接结构

　　在各类需要轴线偏斜传动的机械结构中，这类十字轴式万向连接结构是解决轴系不对中传动的核心部件，日常设备调试里经常会遇到主动轴与从动轴无法保证严格同轴的工况，比如机床进给机构的跨模块传动、输送线的变向动力传递、小型工装的动力输出端调整，都需要这类结构来补偿轴线的角度偏差，避免轴系因强制对中产生额外的弯曲应力，大幅降低轴承、轴颈的异常磨损概率。

　　从实际功能来看，这套结构依靠一对呈90°布置的铰链副配合十字轴实现动力传递，单节结构可补偿的轴线夹角通常在15°到25°区间，足够覆盖多数现场安装的对中误差场景，传动过程中不会因为两轴存在倾斜角度就出现卡滞、传动中断的问题，能稳定传递额定范围内的旋转扭矩。和弹性联轴器不同，这类刚性万向结构没有橡胶、聚氨酯等易损缓冲元件，耐温范围更广，在有油污、金属切削碎屑的工业车间环境里使用寿命更长，不需要频繁更换缓冲垫，日常维护仅需定期在十字轴的铰接位置补充润滑脂即可。

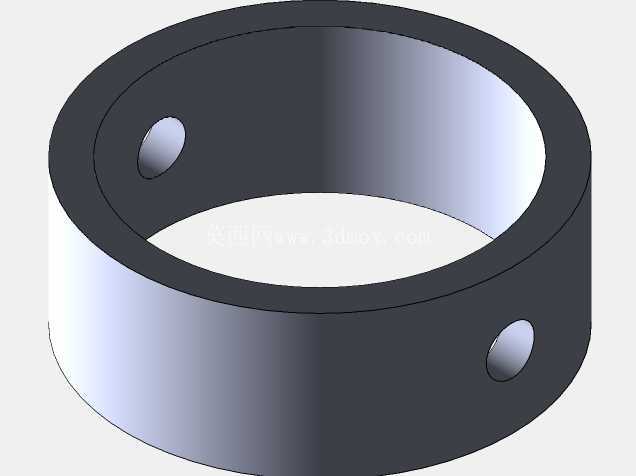

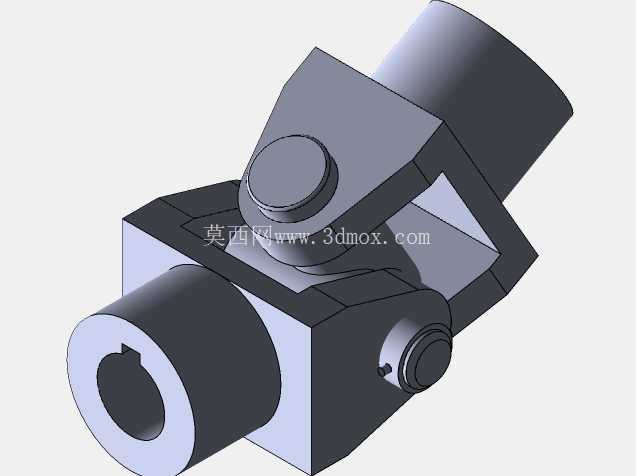

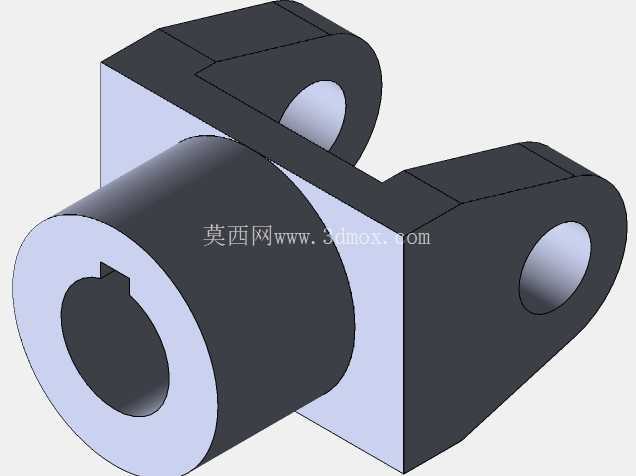

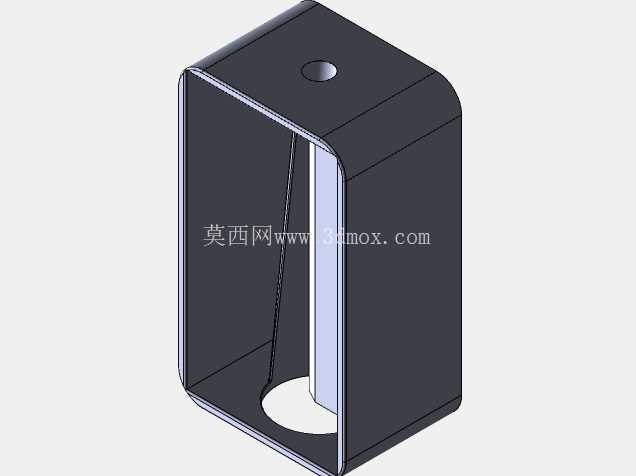

　　设计这套结构的时候，首先要明确两端轴的连接边界：两端的轴套采用通孔加紧定螺钉的固定方式，适配常见的圆轴输出端，安装时不需要额外加工复杂的法兰止口，只要将轴插入对应内孔，拧紧紧定螺钉就能完成轴向与周向固定，对安装现场的加工条件要求很低。十字轴的四个轴颈和轴套上的铰接孔采用小间隙配合，既保证转动时的灵活性，又不会因为间隙过大产生传动回程误差，每个铰接位置都预留了润滑脂注入通道，长期运行时可以在不拆解结构的情况下完成润滑保养。结构的整体外形做了倒角处理，没有尖锐的突出棱角，避免安装调试过程中剐蹭操作人员，同时铰接位置的外侧做了挡边结构，能阻挡大部分车间里的金属碎屑、灰尘进入铰接摩擦面，减少磨粒磨损的影响。

　　实际选型应用时，需要注意单节万向结构存在瞬时传动比波动的问题，如果是对转速稳定性要求极高的场合，需要成对使用这类万向节来抵消转速波动，但在多数对传动精度要求不高的动力传递场景，比如小型输送带的动力连接、工装夹具的旋转驱动、手动调节机构的动力传递，单节结构完全可以满足使用需求。安装时要保证两端轴的倾斜角度不超过结构的最大补偿角度，否则会造成十字轴轴颈的局部应力集中，大幅缩短结构的使用寿命，同时紧定螺钉的拧紧力矩要符合对应轴径的要求，避免大扭矩传动时出现轴和轴套的相对滑动。

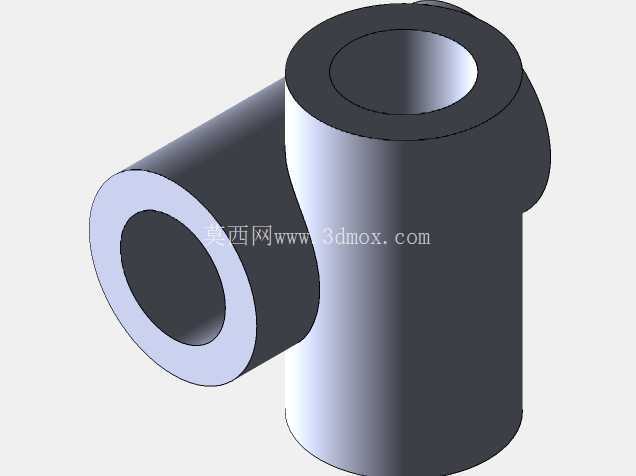

　　从结构强度设计来看，十字轴采用整体式结构，四个轴颈的同轴度、垂直度公差控制在0.02mm以内，保证转动时不会出现卡滞的情况，轴套部分的壁厚经过扭矩校核，在额定扭矩下不会出现开裂、变形的问题，铰接位置的接触面做了表面硬化处理，硬度达到HRC45以上，能承受长期反复的铰接摩擦，减少磨损量。整个结构没有多余的冗余设计，所有尺寸都围绕安装便捷性、传动可靠性做了优化，整体径向尺寸紧凑，不会占用过多的安装空间，适合在设备内部狭窄的传动空间里布置，不需要为了安装连接结构额外扩大设备的内部腔体尺寸。

　　在日常的设备改造场景里，这类万向连接结构的适配性很强，只要两端轴径匹配，不需要修改原有设备的轴系结构就能直接安装，快速解决原有轴系因为安装误差、机架变形导致的轴系不对中问题，避免因为强行对中导致的轴承过早损坏、轴断裂等故障，很多车间的老旧设备改造都会用到这类结构，改造成本低，安装耗时短，能快速恢复设备的正常运行，不需要长时间停机等待定制专用的连接部件。
