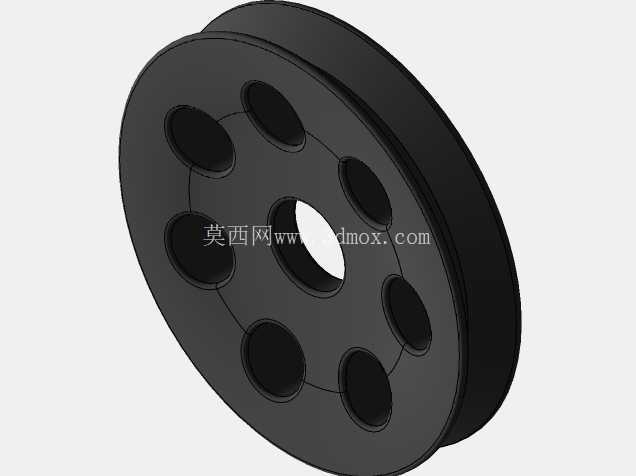

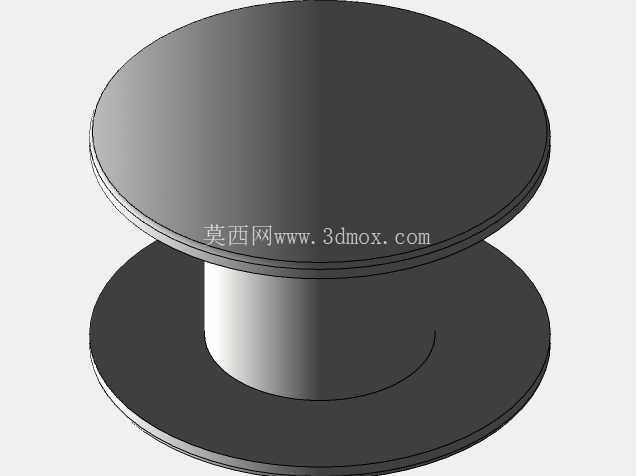

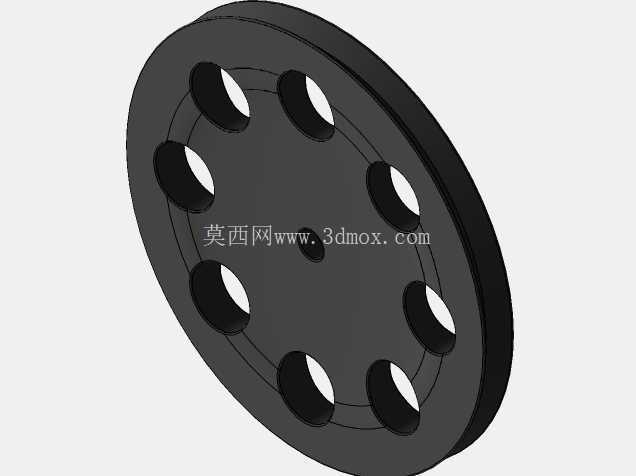

这套带轮传动结构常出现在小型台式教学演示装置、微型DIY动力设备以及低负载传动工位中,核心作用是在两根存在一定中心距的平行轴之间传递旋转动力,相比齿轮传动,它不需要轴系保持极高的同轴安装精度,还能在设备出现过载时通过皮带打滑保护后端动力部件,避免堵转烧毁驱动单元。从结构设计来看,大带轮采用辐板式带减重孔的结构,轮缘位置加工出符合V带截面角度的梯形槽,槽面粗糙度控制在合理范围,既保证和皮带的接触摩擦力足够,又不会过度磨损皮带的橡胶接触面;轮心位置设计了与输出轴配合的轴孔,搭配紧定螺钉或者键槽实现周向固定,防止带轮和轴之间出现相对转动。

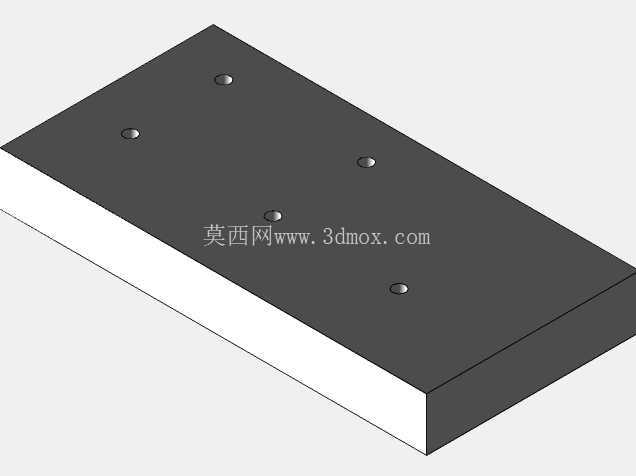

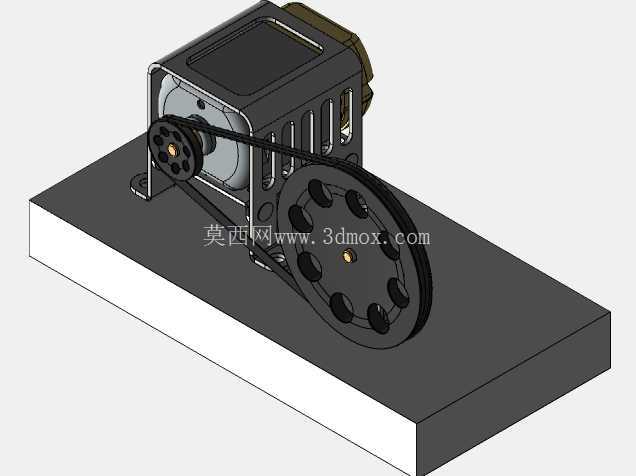

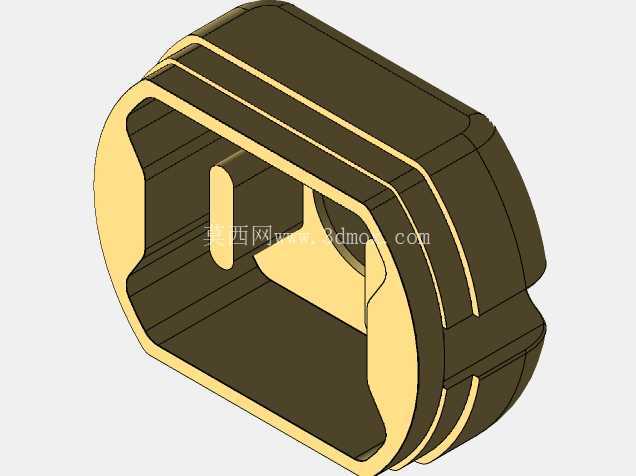

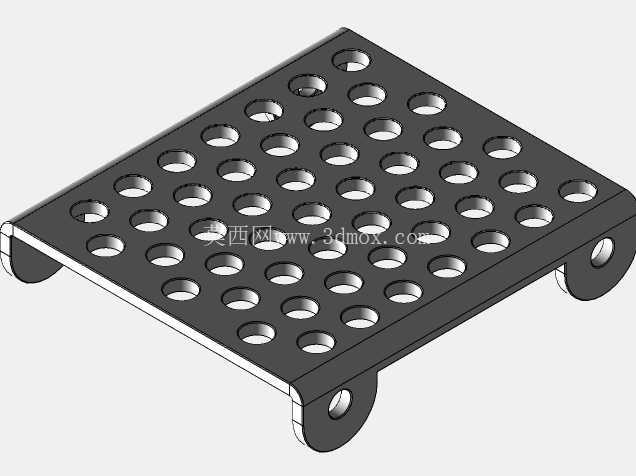

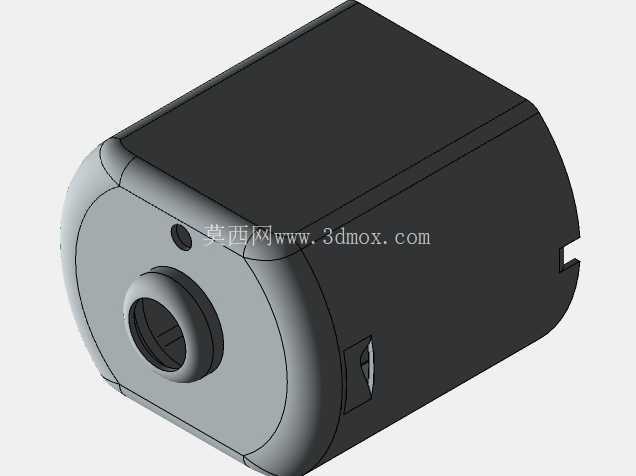

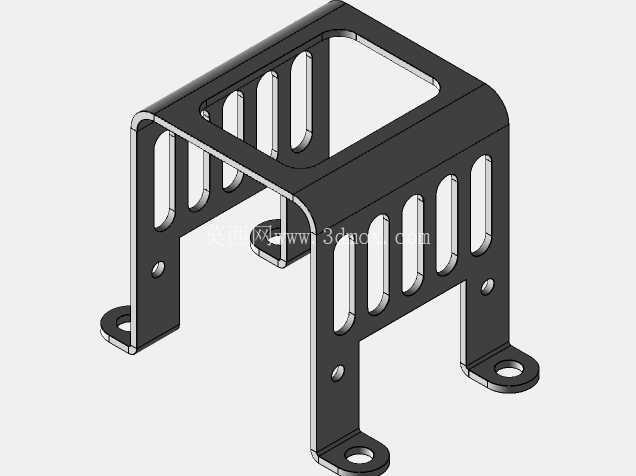

小带轮直接安装在驱动电机的输出轴端,外罩做了镂空的防护结构,既可以避免运行过程中异物卷入皮带轮间隙,又能通过镂空缝隙观察皮带的张紧状态和磨损情况,日常维护时不需要完全拆除外罩就能完成初步检查。整套结构的安装底座采用实木或者硬质工程板材制作,两个带轮的安装支座都设计了长条形调节腰孔,安装时可以沿着腰孔方向调整两个带轮的中心距,以此调整V型皮带的张紧度——张紧度过松会导致传动打滑丢转,动力传输效率下降,张紧度过紧则会加剧皮带和两端轴承的磨损,缩短易损件的更换周期,腰孔的调节行程刚好覆盖适配皮带的张紧调整范围,不需要额外加装张紧轮结构,简化了整体装配复杂度。

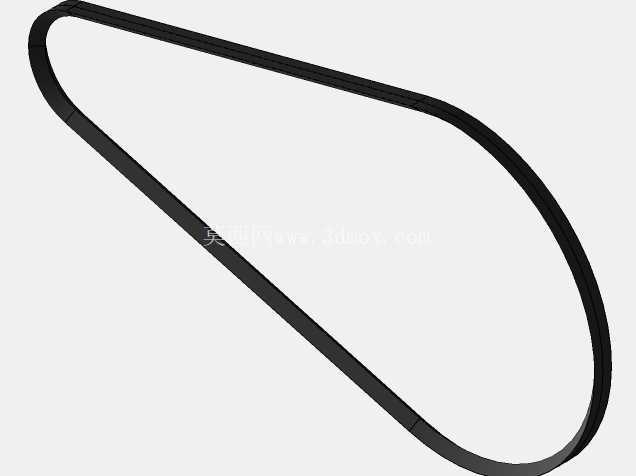

实际应用场景中,这类小规格V带传动结构的传动比通常在3:1到5:1之间,适合将电机的高转速低扭矩输出转换为低转速高扭矩输出,匹配低速运转的负载端需求,比如小型砂轮机、桌面传送带、教学用动力演示台都常采用这类传动方案。设计过程中需要严格保证两个带轮的轮槽处于同一平面,否则皮带运行时会出现偏磨、掉带的问题,建模时需要先确定两根轴的平行度公差,再对齐轮槽的中心基准面,轮槽的角度、深度尺寸都要匹配对应型号V带的截面参数,避免出现皮带卡入槽底或者接触面积不足的问题。

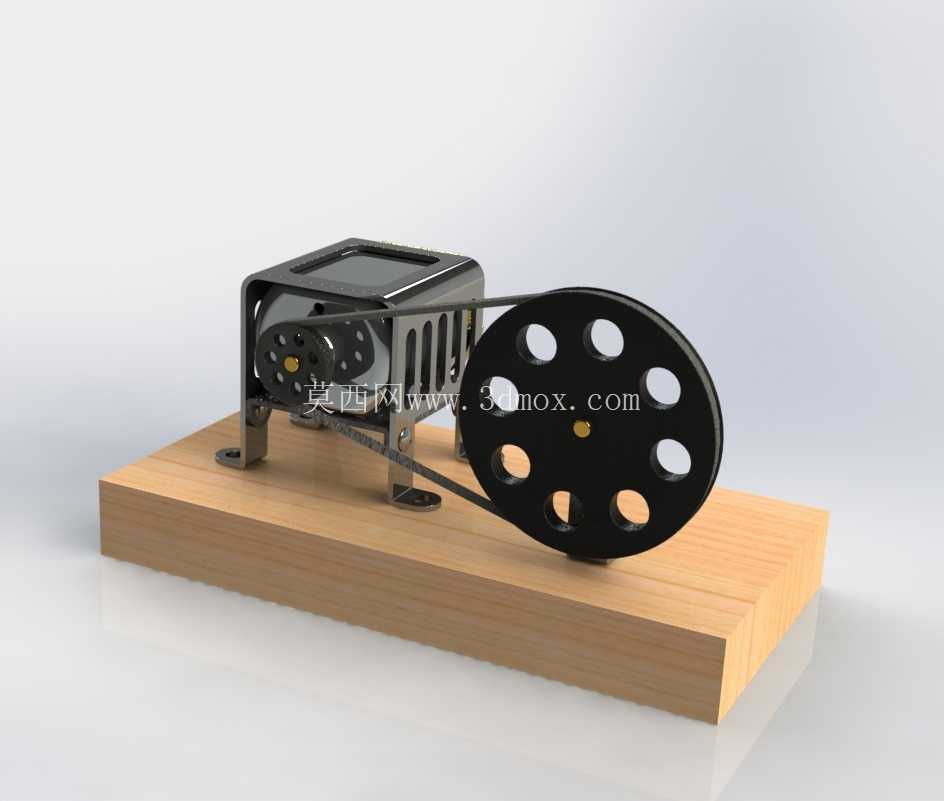

安装边界方面,整套结构的横向占用空间由两轴中心距决定,纵向尺寸需要预留出皮带安装和更换的操作空间,带轮外侧的防护结构和轮缘之间要保留至少5mm的安全间隙,避免运行过程中防护件和旋转的带轮发生摩擦干涉;底座的固定孔位要对应两个安装支座的位置,保证装配后整体结构的稳定性,高速运行时不会出现明显的共振晃动。和平皮带传动相比,V型皮带的楔形接触面能产生更大的摩擦力,相同张紧力下的传动效率更高,传递相同功率时需要的皮带张紧力更小,对轴和轴承的径向载荷更低,能延长支撑部件的使用寿命,这也是这类结构在中小功率传动场景中被广泛应用的核心原因。建模过程中还原了带轮的减重孔细节、轮槽的截面角度、支座的安装腰孔以及防护外罩的镂空结构,装配关系完全按照实际安装逻辑搭建,皮带的张紧状态也做了真实还原,可直接用于传动方案验证、教学演示模型搭建或者小型设备的结构设计参考。
