15厘米双刻度不锈钢直尺测绘建模

　　日常机加工工位、装配检验台、钣金划线工序里，钢直尺是随手取用的基础量具，这款15厘米长度的不锈钢尺兼顾公制厘米刻度与英制英寸刻度，既可以在国内车间按毫米读数核对工件长宽，也能适配外贸图纸、英制紧固件排布时的快速尺寸比对，不用在两套量具之间反复切换。尺身选用薄型不锈钢板材冲压成型，整体平直度是建模时优先把控的结构要点，长期平放、靠在工件边缘划线都不容易出现弯折翘曲，尺面做哑光拉丝处理，强光车间灯下读数不会产生刺眼反光，刻度线条蚀刻后填色，日常反复擦拭、接触切削液也不会磨掉标识。尺身末端开设圆形挂孔，工位闲置时可以挂在工具板挂钩上，避免和锉刀、钻头堆放在抽屉里刮花尺面，取用也更顺手。

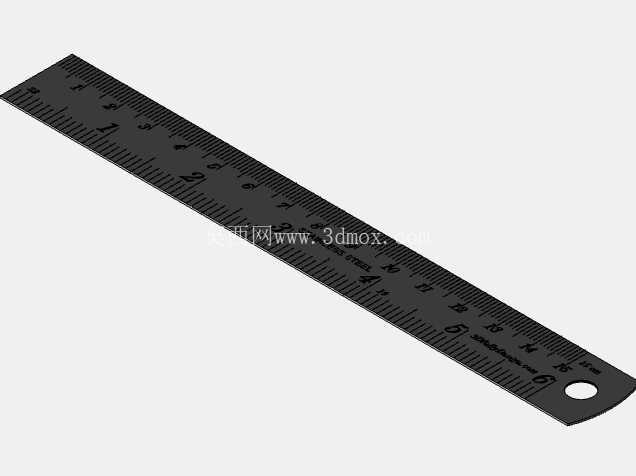

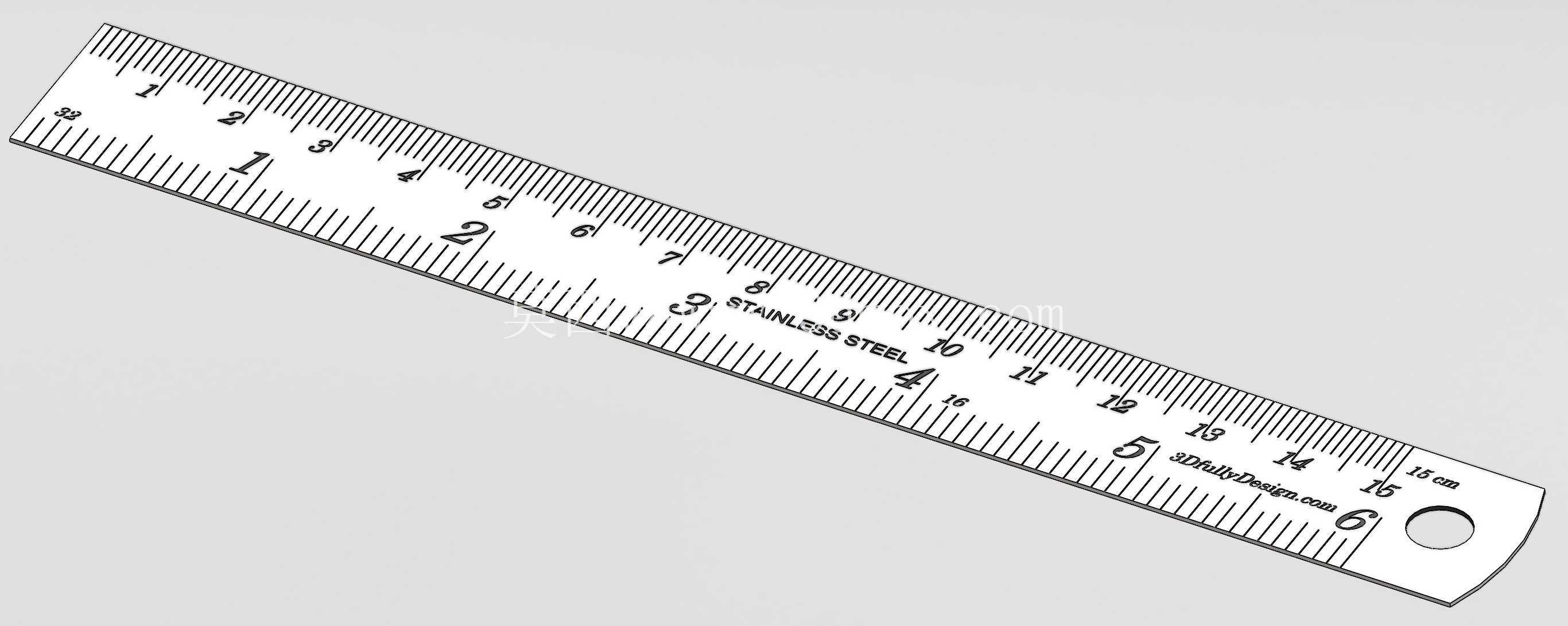

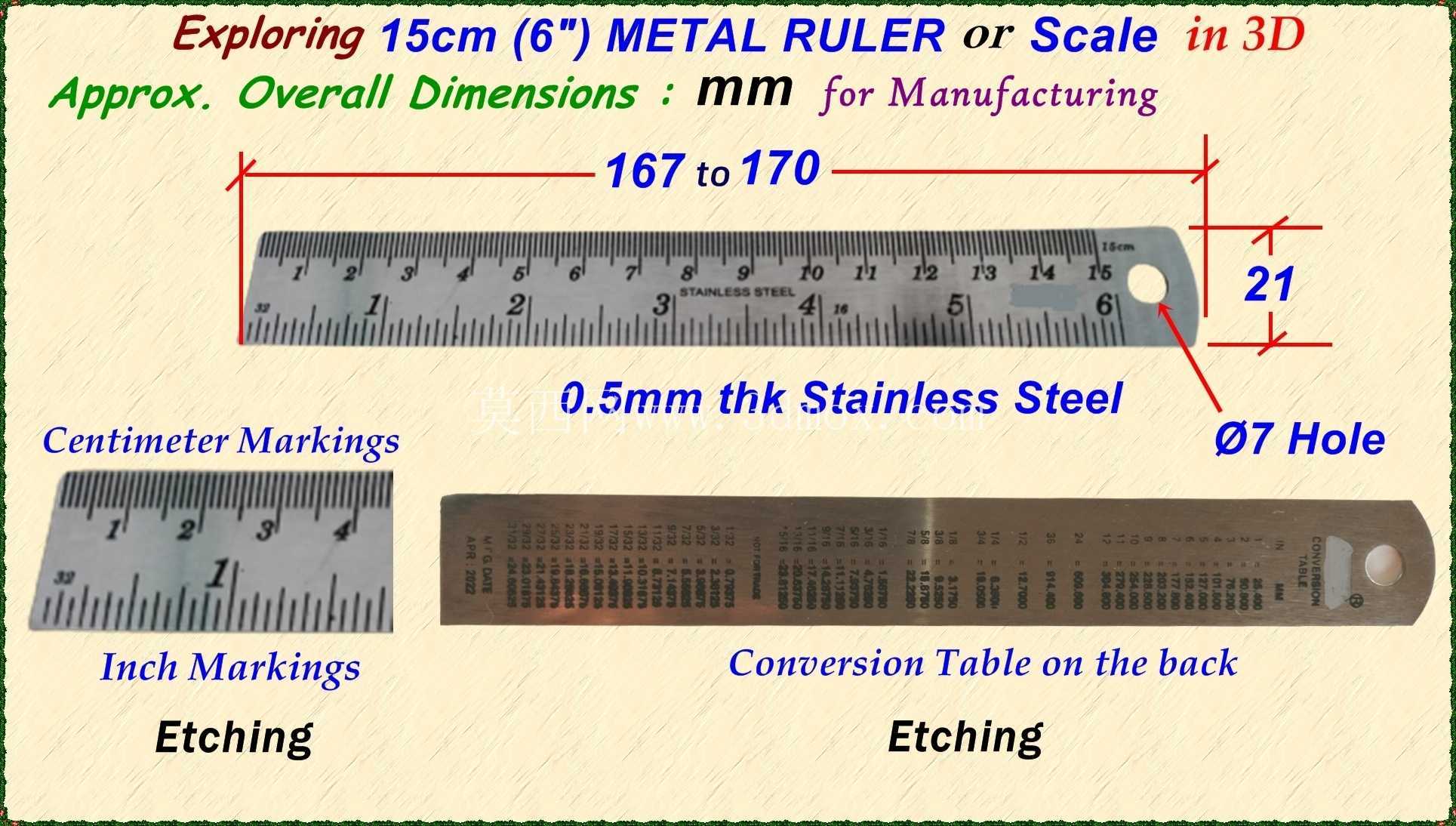

　　从结构建模逻辑来看，先按真实钢片厚度拉出尺身基础薄板实体，两端做圆角过渡，避免尖锐边角划手，末端挂孔按照标准悬挂孔径做切除特征，孔边和尺身外轮廓保留足够安全边距，挂取受力时不会出现孔位撕裂变形。刻度排布是整个模型细节还原的核心：公制侧沿尺身长边排布，整厘米位置标注加长刻度线与阿拉伯数字，每毫米设置最短刻度线，5毫米位置用中等长度刻度区分，读数时视线扫过就能快速定位毫米数；英制侧同步标注英寸刻度，细分到1/16英寸格线，数字标识和公制刻度分置尺面两侧，两套刻度互不干扰，尺面中部压印不锈钢材质标识，还原真实成品的表面工艺细节。

　　实际使用场景里，短款15cm尺比一米长钢卷尺更适合小件作业：检验塑胶件分型面长度、核对电路板安装孔间距、给铝型材下料前划短线、学生金工实习测量毛坯余量，都能直接把尺边贴靠工件基准面，单手按住尺身就能读数或者用划针沿尺边划线。尺身宽度控制在便携握持的合理尺寸，放进工具兜、钳工工具箱侧袋都不占空间，薄尺边可以直接贴齐台阶面，测量缝隙、台阶高度差时比厚尺更容易贴合基准，减少视差带来的读数误差。建模过程中特意还原了尺身末端的圆弧收边，真实量产钢尺不会做成尖锐直角，圆弧过渡既降低冲压工序的边角应力集中，也避免操作工拿取时被锐边割伤。

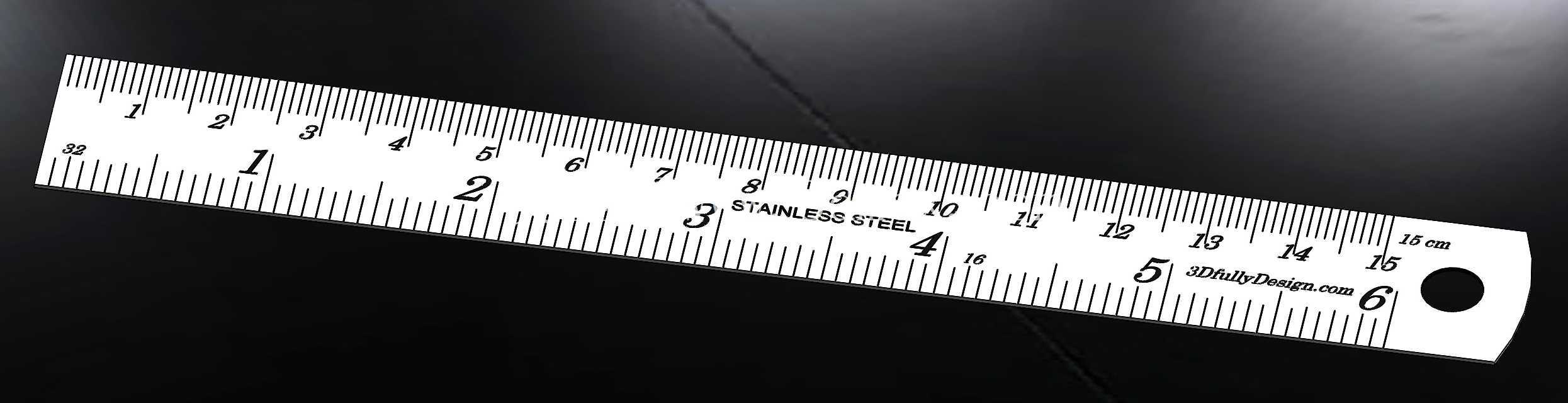

　　刻度线的蚀刻深度做了微浅凹陷特征，不是单纯贴在表面的贴图，渲染时不同光线角度下刻度线条会呈现细微光影差，和真实激光蚀刻、化学腐蚀的尺面质感保持一致。公英两套刻度的数值对应关系也严格按照真实换算排布，6英寸总长和15厘米公制长度对齐，不会出现刻度错位、数字排布疏密不均的问题。在装配工装的调试现场，这种短钢尺还能临时充当塞缝参考、核对垫片堆叠厚度，配合角尺快速校验工件邻边是否垂直，钣金工展开料复核、木工小件开料标记、3D打印成品尺寸初检都能覆盖。尺身整体无额外活动部件，不存在松动、卡滞的故障点，不锈钢材质本身防锈能力强，车间潮湿环境、偶尔沾水沾油都不会生锈变形，长期使用尺面刻度依旧清晰。建模时把尺身的薄厚比例、刻度线的长短层级、数字的字体位置、挂孔的相对位置都按实物1:1还原，既可以作为五金工具库的标准量具素材，也能用于工位场景搭建、操作动画演示里的道具配套，在做装配指导渲染、检验流程仿真时，放入对应钢尺模型就能直观呈现操作人员现场测量的动作逻辑，不用额外简化量具外形导致场景失真。
