数显游标卡尺完整结构设计与装配

　　在机加工现场、质检工位和装配车间里，游标卡尺属于使用频率最高的通用长度测量器具之一。它不需要复杂的辅助工装，操作者单手即可完成外径、内径、深度和台阶尺寸的读取，因此在零件首件检验、工序间抽检、维修测绘以及教学实训中都十分常见。传统机械式卡尺依赖主尺与游标尺的刻线对齐判读，长时间使用后容易因视差、光线不足或读数经验差异带来偏差；数显结构通过位移传感与液晶显示，将测量结果直接以数字形式呈现，降低了人工判读门槛，也更便于现场快速记录。

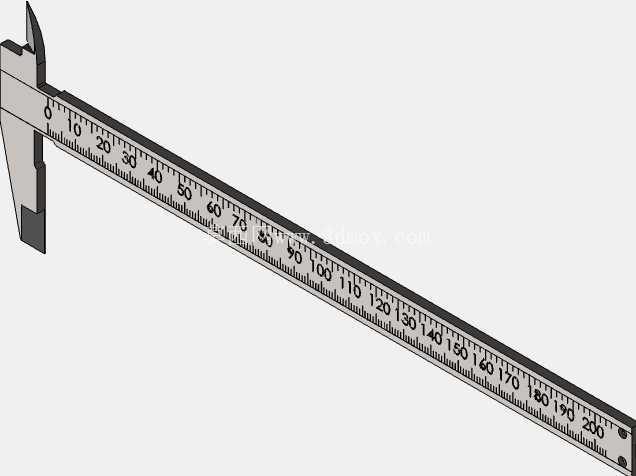

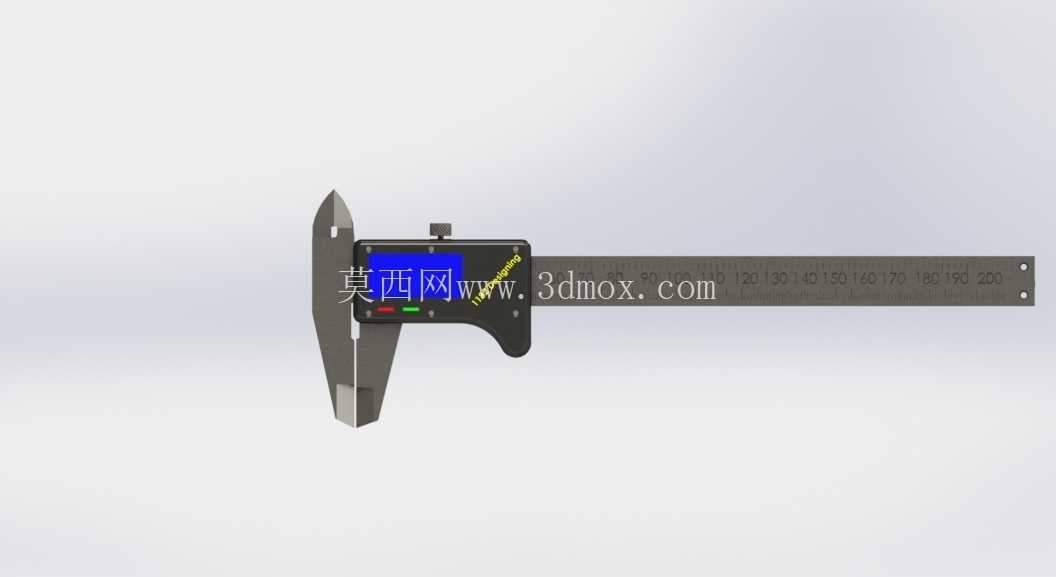

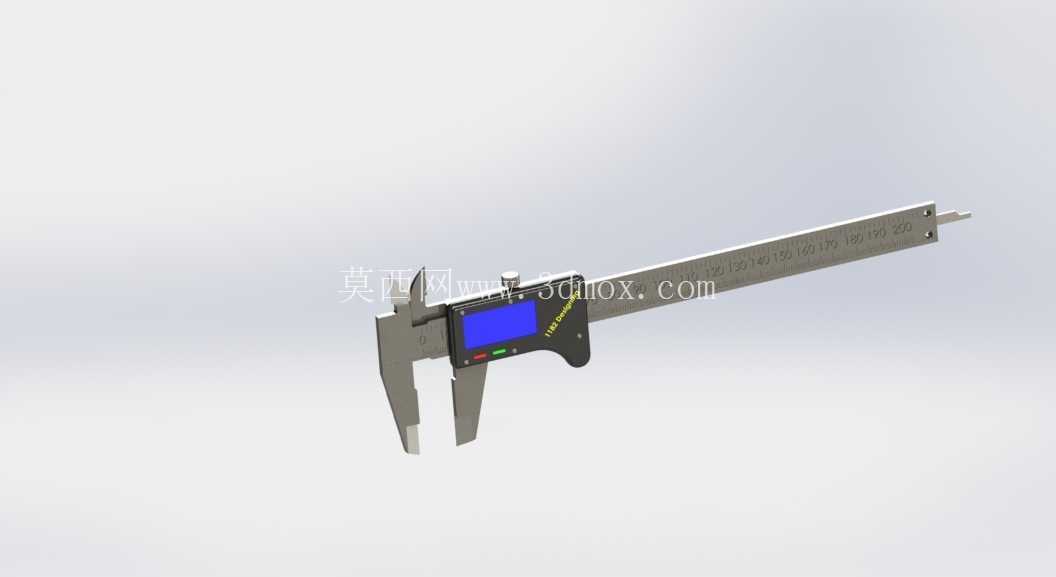

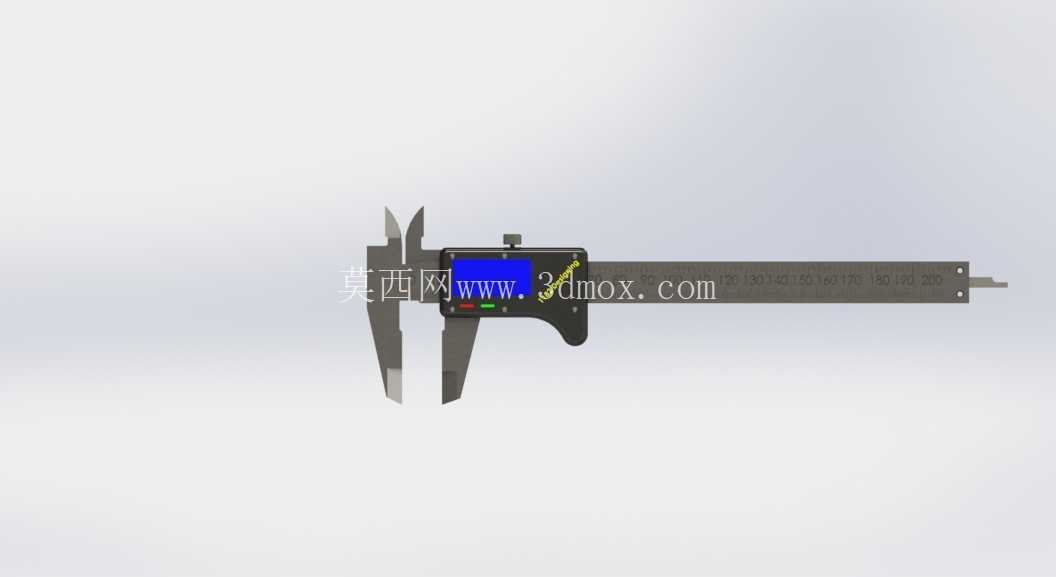

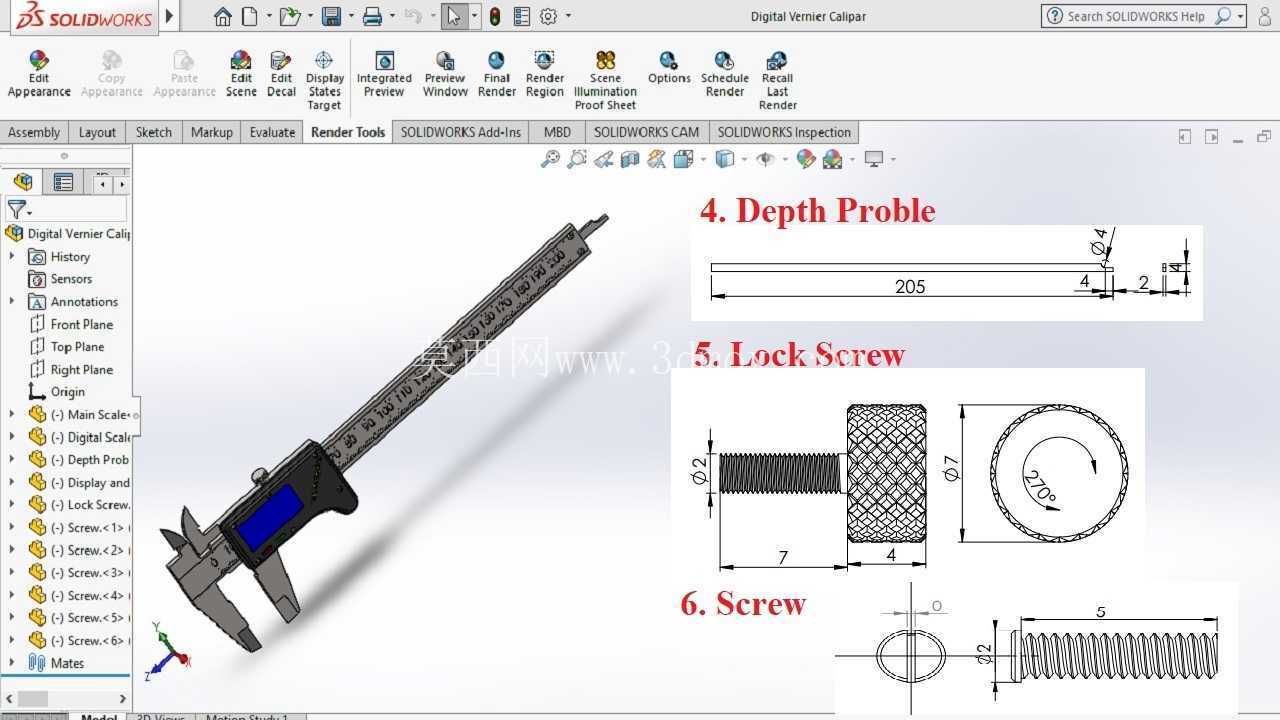

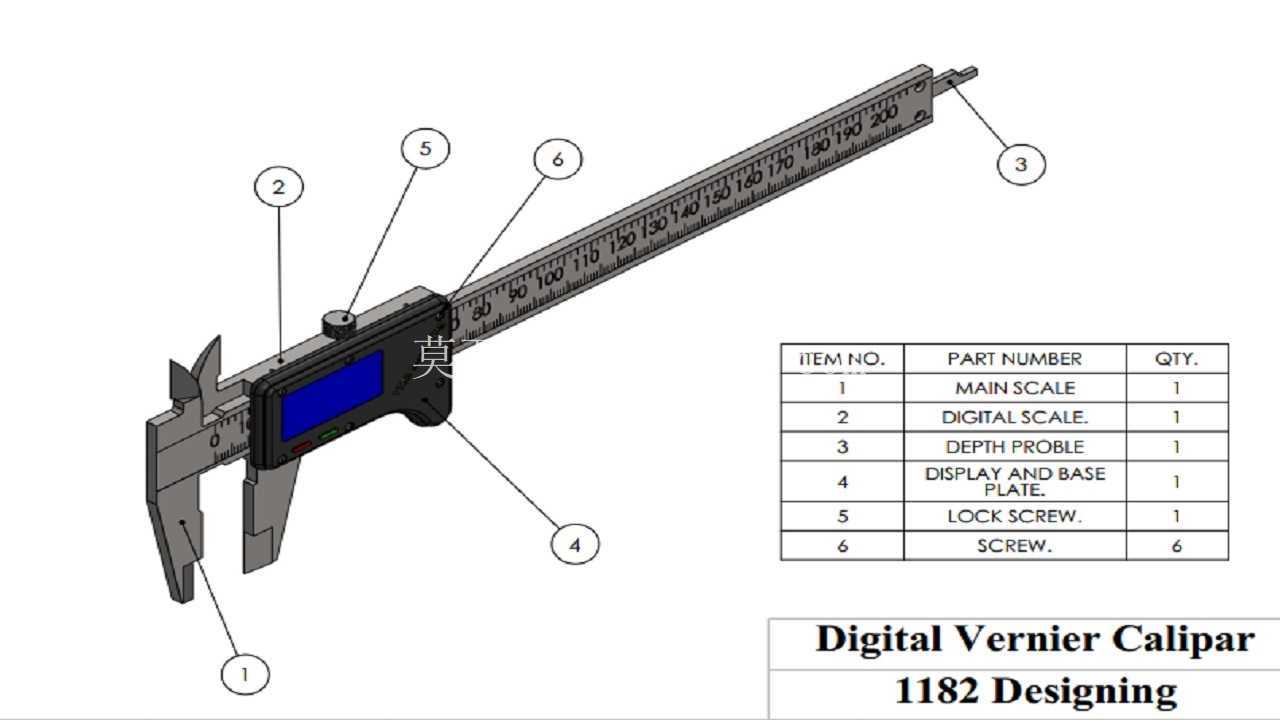

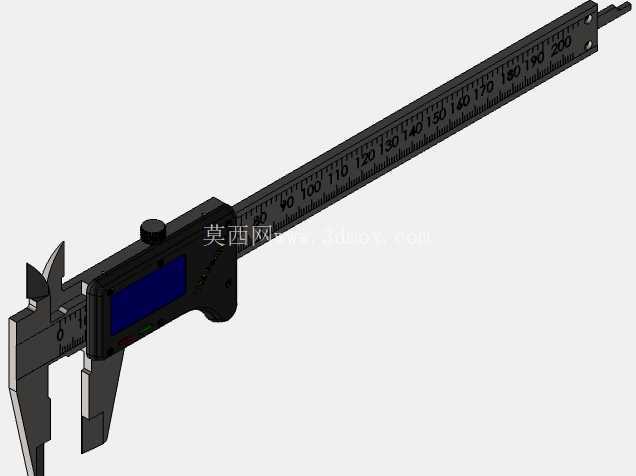

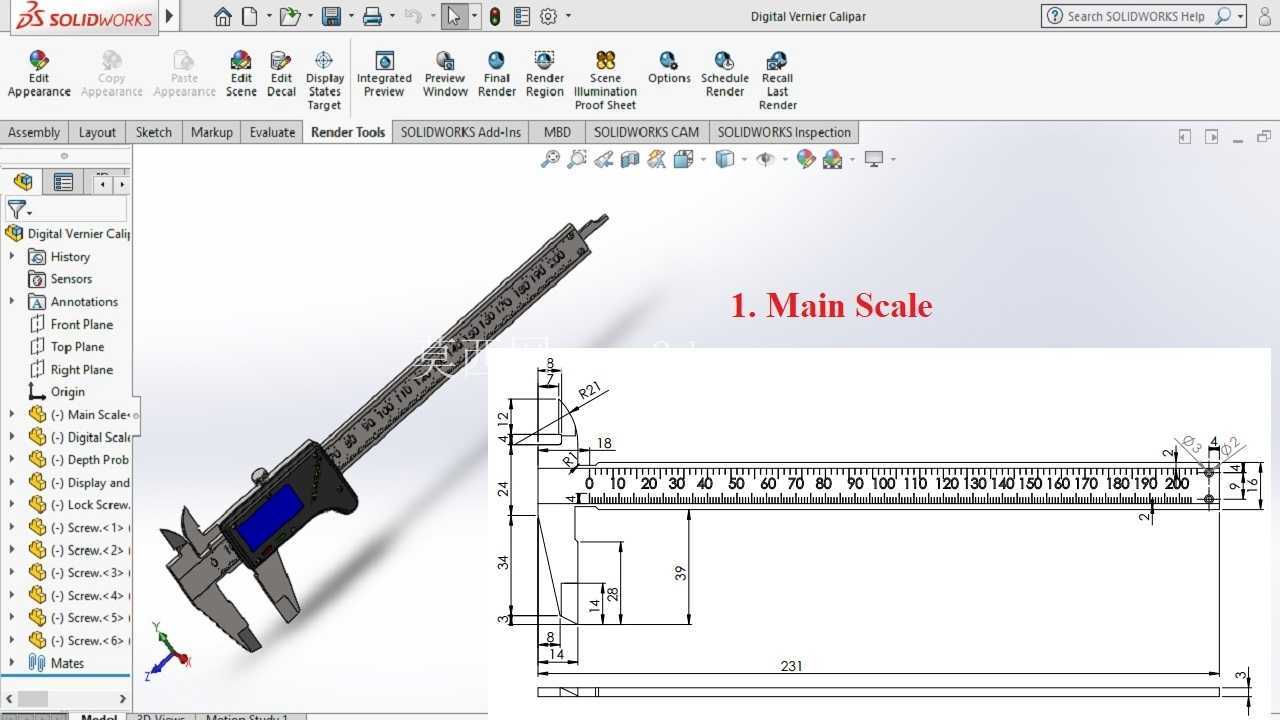

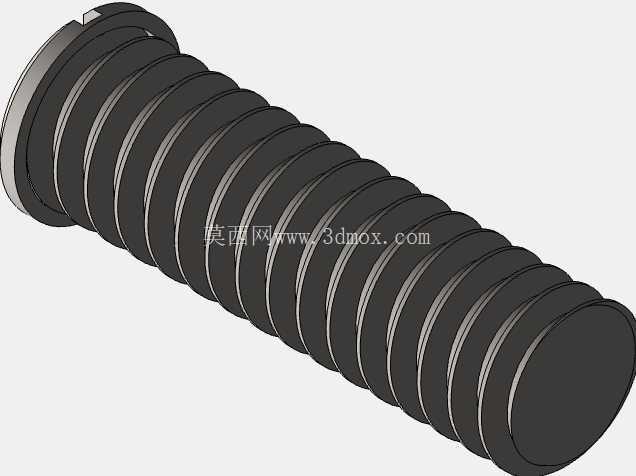

　　这套三维结构围绕数显游标卡尺的完整组成展开，主体包含主尺、数显滑座、深度测杆、显示与基座板、锁紧螺钉以及若干紧固螺钉。主尺是整尺的基准件，尺身上加工有连续刻度区域，并承担滑动导向功能；前端固定量爪与主尺一体延伸，活动量爪则安装在数显滑座上，随滑座沿尺身移动。外径测量面位于量爪外侧，用于轴类、块类零件的外尺寸夹持；内径测量面位于量爪端部内侧，可伸入孔内或槽内测量内尺寸；深度测杆从尺身尾部伸出，用于孔深、台阶高度和槽底位置测量。三类测量功能集中在同一把量具上，使现场人员不必频繁更换量具。

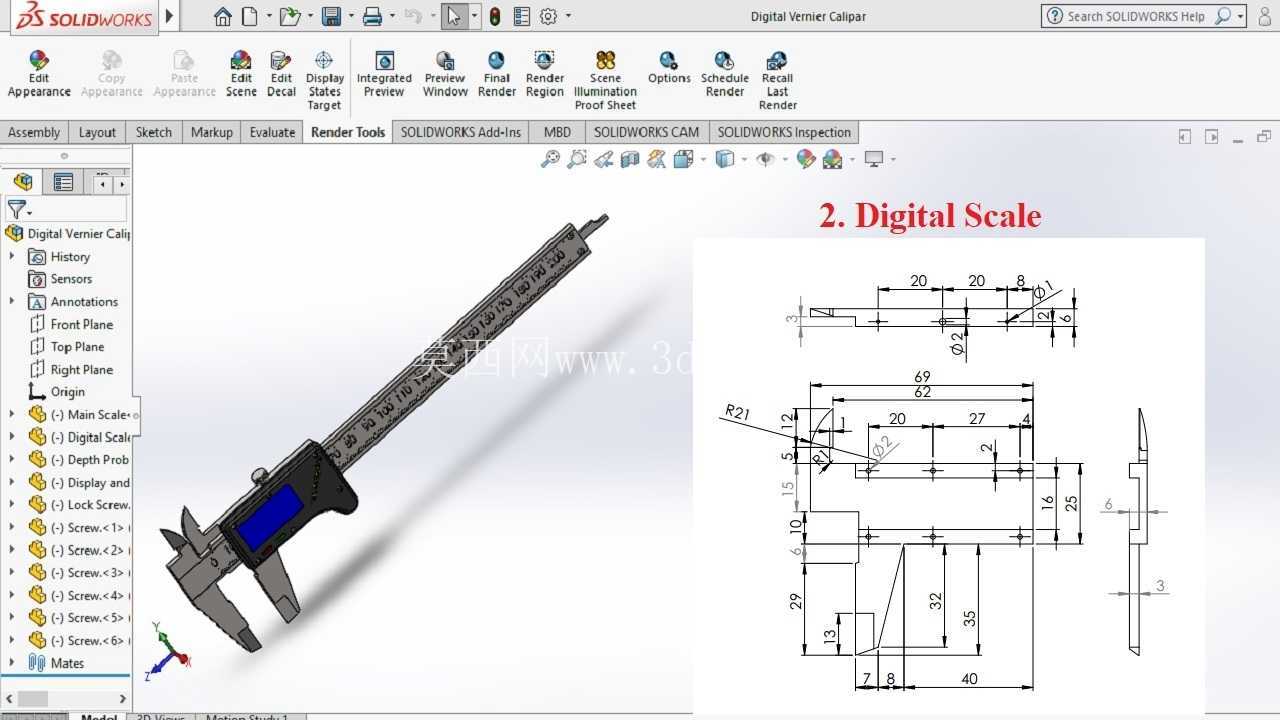

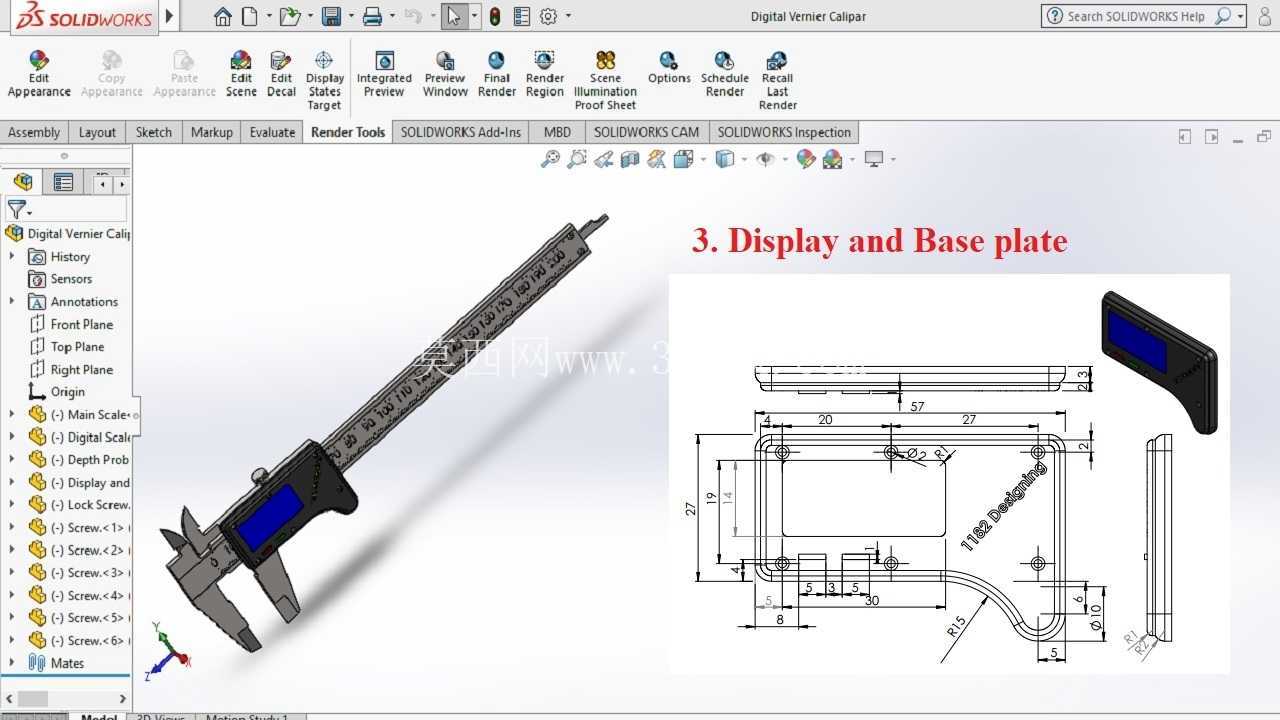

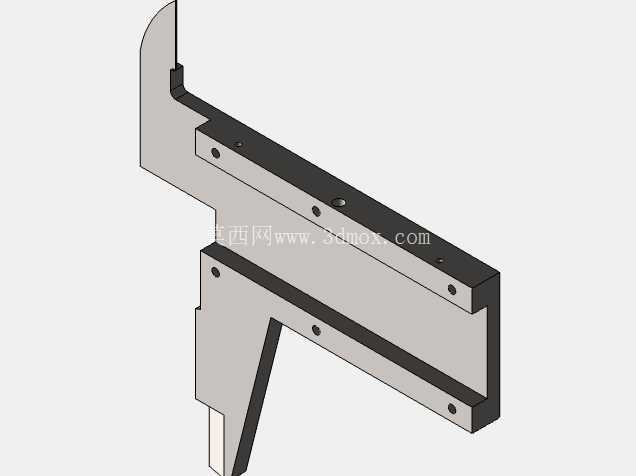

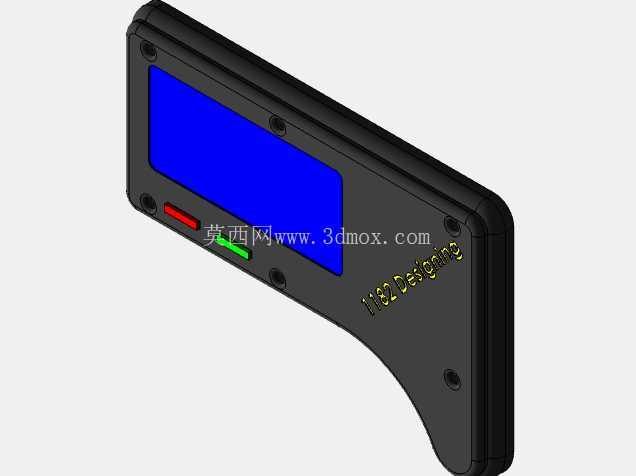

　　数显滑座是结构设计的核心区域。它既要沿主尺平稳滑动，又要保证量爪测量面与尺身基准之间的位置关系。滑座内部需要容纳位移检测元件、电路板和电池仓，外部则布置显示屏、操作按键和锁紧机构。显示模块朝向操作者正常握持方向，便于在测量姿态下直接读数；锁紧螺钉通常布置在滑座上部或侧部，拧紧后可固定滑座位置，使卡尺从工件上取下后仍能保持测量值，方便复核与记录。建模时需要特别注意螺钉孔位、显示屏开窗、电池盖边界以及滑座与主尺之间的配合间隙，这些细节直接影响装配干涉检查和后续工程图表达。

　　从外形边界看，卡尺属于细长型手持工具，主尺长度决定测量量程，尺身宽度和厚度则关系到刚性与握持稳定性。量爪部分伸出长度有限，目的是在保证测量范围的同时控制悬臂变形；深度测杆截面较小，收纳时位于主尺背部槽内，随滑座移动而伸缩。三维装配中应保证固定量爪与活动量爪测量面在闭合状态下贴合，深度测杆端面与尺身端部基准齐平，滑座在全行程内无卡滞。若用于运动仿真或干涉检查，还需关注滑座推拉行程、锁紧螺钉旋转空间以及电池盖拆装路径。

　　设计思路上，这类量具并不追求复杂传动，而是强调基准统一、测量面耐磨、滑动顺畅和读数清晰。主尺材料通常需要较高尺寸稳定性，测量面区域常通过热处理或表面强化提高耐磨性；滑座外壳则兼顾轻量化与防护性，避免切屑、粉尘和冷却液进入传感区域。量爪尖端形状要兼顾小孔测量与刚性，过于尖薄会降低耐用性，过于厚重又会限制可测最小孔径。深度杆与尺身导向槽之间应保持适度间隙，间隙过大容易造成深度测量偏摆，间隙过小则会增加滑动阻力。

　　在实际使用场景中，操作者通常先清洁基准面和测量面，再根据测量对象选择外量爪、内量爪或深度杆。测外径时，量爪轻夹工件后读取稳定数值；测内径时，需使量爪在孔内找到最大跨距位置；测深度时，尺身端面要平稳压靠在被测台阶面上，再推动滑座使深度杆接触孔底。数显模块还可承担单位切换、零点设置等功能，使同一把尺能够适应不同图纸标注习惯。结构建模若能把这些操作姿态转化为装配关系，就能更真实地反映产品用途。

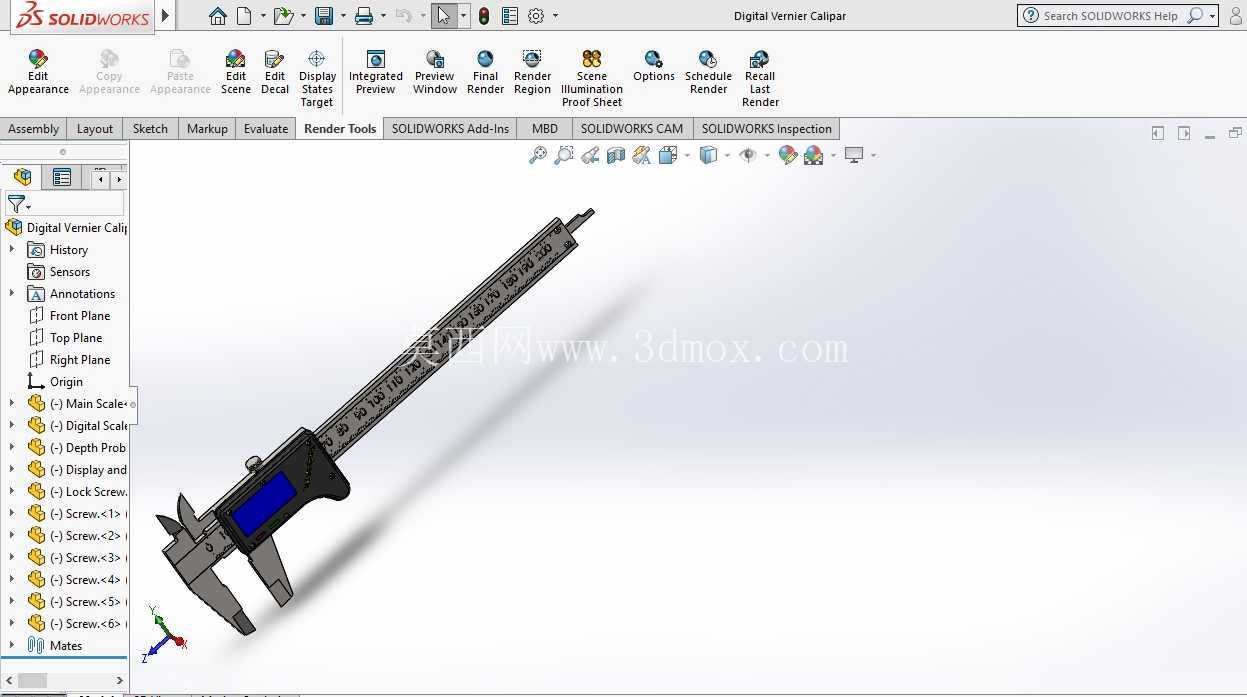

　　对于三维建模人员而言，完成该作品时不应只建立外观壳体，而应将零件明细、装配层级和功能边界同时表达清楚。主尺刻度、量爪测量面、滑座导向面、显示屏区域、螺钉紧固位置和深度杆运动路径，都是评审时容易关注的部位。通过完整装配，可以检查尺身与滑座是否干涉、螺钉长度是否合理、显示面板是否被遮挡、量爪闭合是否对齐，以及深度杆在极限行程中是否超出尺身边界。这样的模型既可作为量具结构学习案例，也可为精密测量工具的外形设计、装配工艺分析和工程制图提供参考。
