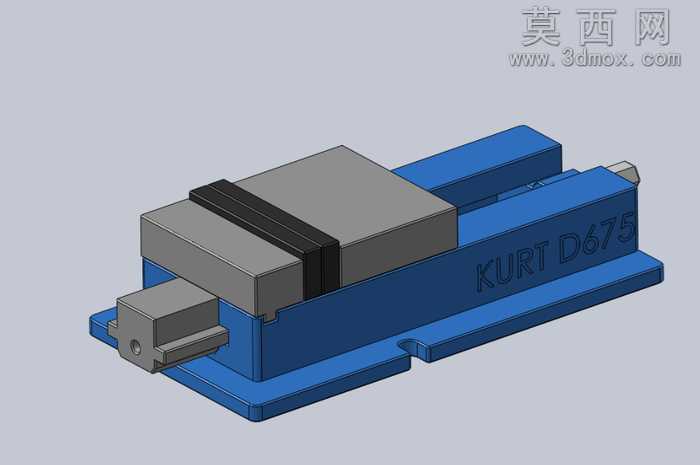

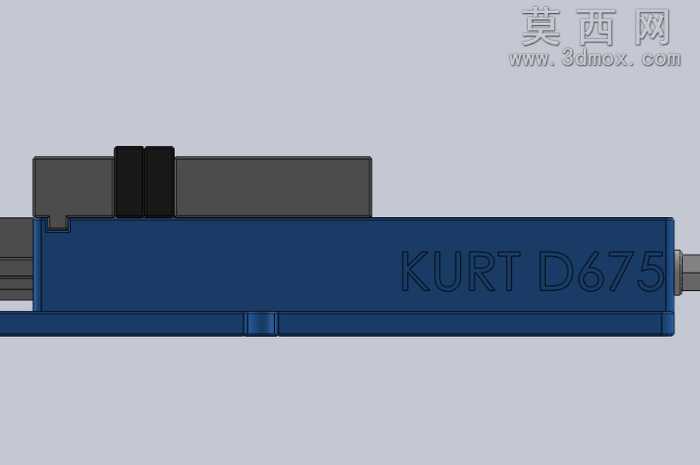

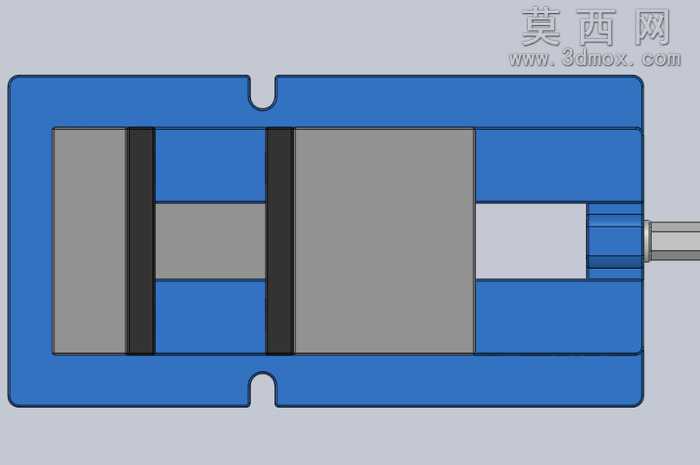

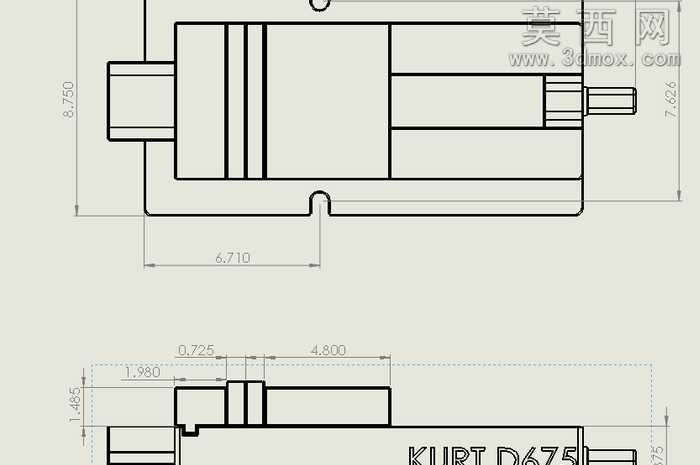

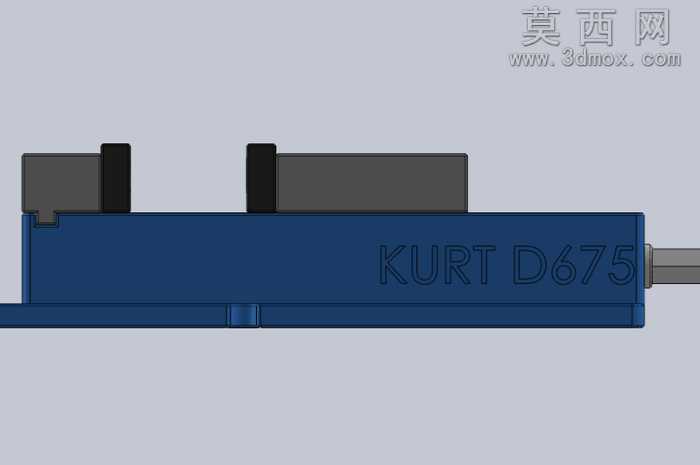

库尔特D675机用虎钳三维结构设计

本作品为库尔特D675机用虎钳的三维参数化建模成果，建模过程严格遵循原厂技术文件中标注的关键平面、曲面精度要求，完整还原了该款机用虎钳的全部结构细节，可直接用于数控加工场景的工装配套参考、机床操作教学演示以及夹具结构设计参考。建模阶段以虎钳的实际装配逻辑为核心，首先完成固定钳身底座的主体结构搭建，精准还原底座上的安装定位槽、导轨安装面、钳身主体的加强筋结构，确保底座部分的承重结构、安装定位特征与实物完全一致；其次构建活动钳身组件，还原活动钳身与底座导轨的配合滑动面、钳口安装定位槽、丝杠传动螺母的安装位，保证活动钳身的滑动行程、配合间隙符合实际产品的参数要求。随后完成传动丝杠、锁紧块、固定钳口、活动钳口等附属零件的独立建模，对钳口的防滑齿形结构、丝杠端部的方头驱动结构、锁紧组件的楔形压紧面都做了精细化的特征还原，所有零件的装配约束完全按照实际机械配合关系设置，可实现丝杠转动带动活动钳身沿导轨平移、模拟工件夹紧的完整运动仿真。材质与渲染阶段，针对不同零件的实际材质做了区分设置：钳身主体采用铸铁材质的哑光深灰金属质感，调整材质的粗糙度、反光度参数还原铸铁件的磨砂表面质感；导轨滑动面、钳口工作面做了精磨钢的亮面金属材质设置，区分出加工面与非加工面的视觉差异；锁紧组件、丝杠零件做了发蓝处理的钢件材质效果，还原工业工装零件的典型表面处理外观；渲染过程中采用柔和的工业产品布光方案，清晰展现虎钳各部分的结构层次、装配关系，避免过度光影效果遮挡结构细节。设计过程中重点考量了机用虎钳的实际使用需求，所有关键配合面的尺寸公差、形位公差都在建模参数中做了对应预留，固定钳身与活动钳身的导轨配合采用了符合机床附件标准的间隙设置，钳口的平行度、垂直度相关基准面都做了特征标识，既可以作为数控加工工装配置的三维参考，也可用于机床操作培训中讲解机用虎钳的结构原理、装夹操作要点，帮助使用者快速理解该款虎钳的夹紧原理、安装调整方式，为实际生产中的工装选用、夹具改造提供直观的三维数据支撑。
