紧凑型隔膜式流体输送泵结构设计

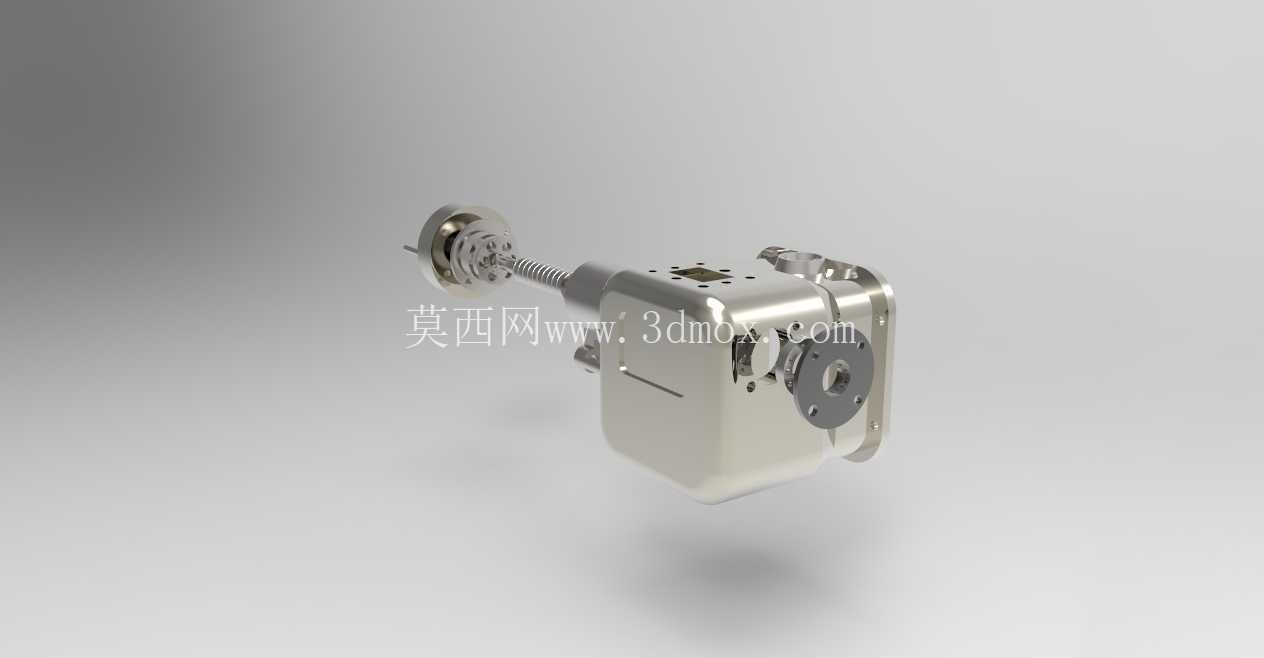

　　这套泵体三维结构的建模工作，最初是围绕小流量精密流体输送场景展开的，在实验室试剂加注、小型化工辅料配比、食品级微量物料输送以及家用小型供水增压环节里，这类紧凑结构的泵体不需要大流量输出，反而对运行稳定性、腔体密封可靠性以及安装空间的适配性有更高要求。从整机布局来看，动力输入侧的偏心传动组件从泵体左端伸出，配套的复位弹簧、偏心轮与连杆结构直接集成在传动腔内部，没有额外外置的传动护罩，整体外轮廓趋近方正的盒式结构，侧面预留的圆形端盖既可以作为内部隔膜组件的检修口，也能在装配时作为定位基准面，减少装配过程中反复找正的工作量。

　　做结构设计时首先要敲定的是安装边界，这类泵体通常会嵌入小型设备的机柜内部，周边要预留管路接头、接线端子以及检修操作的空间，因此建模阶段就把泵体主体的长宽高比例控制在接近1.2:1:1的区间，底部预留的四个安装凸台可以直接适配M6规格的紧固螺栓，安装孔的跨距按照常规小型工业设备的安装梁间距做匹配，不需要额外定制转接支架。左端伸出的传动轴轴端做了平位切削，既可以直接连联轴器对接驱动电机，也能适配带轮做减速传动，轴伸长度控制在不会和周边机柜钣金件发生运动干涉的范围，弹簧外围预留的径向间隙足够容纳传动过程中的连杆摆动量，避免运行时弹簧剐蹭泵体内壁产生异响和磨损。

　　功能实现层面，这款泵采用隔膜式容积输送的原理，电机带动偏心轮旋转时，连杆会推动隔膜做往复形变，腔体内的容积周期性变化，配合进出液口的单向阀完成流体的吸入与排出，这种结构的核心优势是输送介质不会和传动侧的金属运动部件直接接触，输送有轻微腐蚀性的辅料或者带细小颗粒的流体时，不会磨损齿轮、轴承这类精密传动件，后期维护只需要更换隔膜和阀片，运维成本远低于叶轮式离心泵。建模过程中把隔膜的夹持密封面做了一圈凸起的压合筋，泵体上下壳体合模锁紧时，压合筋会均匀嵌入隔膜的密封槽内，不需要额外打密封胶就能实现零泄漏，避免流体渗入传动腔稀释润滑脂。

　　从外形细节处理来看，泵体外壳的边角全部做了R3到R5的圆角过渡，既避免钣金冲压或者压铸成型时出现应力开裂，也能减少安装过程中锐边划伤装配人员的风险。侧面的圆形端盖采用三颗沉头螺钉固定，端盖和泵体的配合面做了止口定位，装配时端盖可以直接卡在止口上预定位，不需要人工手扶就能拧紧紧固件。顶部预留的两个螺纹接口分别对应进液和出液通道，接口的中心高度和泵体安装底面的距离经过校准，外接软管或者硬管时，管路的弯曲半径可以满足常规PVC管、硅胶管的最小折弯要求，不会出现管路折扁堵流的问题。

　　设计过程中也同步校核了运动件的行程边界，偏心轮的偏心距决定了隔膜的最大往复行程，这个参数直接关联泵的单次排量，建模时把连杆的运动包络面全部做了干涉检查，确保连杆在全行程摆动时，和传动腔内壁、弹簧内侧、轴承外圈都保留至少0.5毫米的安全间隙，避免长期运行后因为零件热胀冷缩出现卡滞。传动腔内部预留的润滑脂存储槽可以在整机装配时填充足量耐温润滑脂，轴承和偏心摩擦面可以在长期运行中保持油膜覆盖，不需要频繁加注润滑剂。泵体外壳上预留的多个小直径通孔既是壳体连接的螺钉过孔，也可以作为整机的散热通道，传动过程中产生的热量可以通过壳体表面和通风孔快速散出，避免连续运行时腔体内温度过高加速隔膜老化。

　　针对不同的安装场景，这套结构也可以做快速衍生调整，如果是用于卫生级食品输送场景，只需要把过流部件的材质换成304不锈钢或者食品级聚丙烯，隔膜更换为食品级硅胶；如果是用于弱腐蚀性化工流体输送，过流部件可以选用耐腐工程塑料，外壳依然采用压铸铝合金保证结构强度。整机的重量控制也做了优化，在保证壳体刚性的前提下，非受力区域的壳体壁厚做了适度减薄，底部安装凸台的位置做了局部加厚，既不会因为壁厚过薄出现装配变形，也不会让整机重量过大增加安装支撑的负载。整套三维结构把所有装配关系、配合公差、运动间隙都做了完整还原，结构工程师可以直接在此基础上调整排量参数、接口尺寸，快速衍生出适配不同流量、不同介质特性的泵型，缩短非标流体设备的开发周期。
