单轮移动式悬架概念结构设计

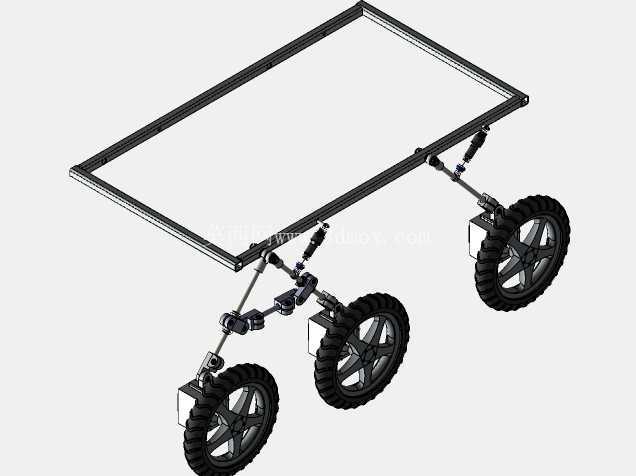

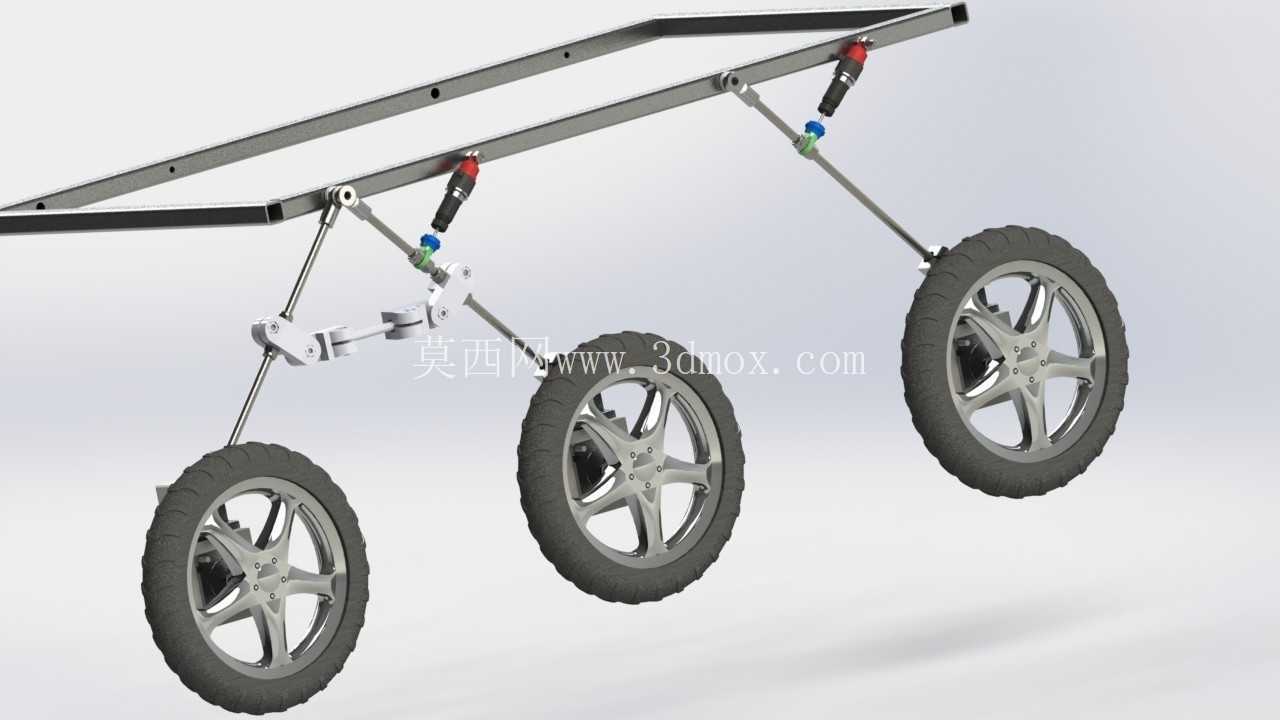

　　该结构围绕移动作业装备的单轮支撑与缓冲需求展开，核心由行走轮胎、轮毂、轮侧安装座、纵向承载立杆、斜向连杆以及弹性阻尼元件组成。整体布置采用轮体侧向承载、杆件向上汇交的方式，使车轮在接触不平地面时，能够通过连杆相对立杆产生受控摆动，再由阻尼部件吸收冲击，避免刚性支架直接把地面反力传递到上部设备。此类形式常见于巡检小车、移动式作业平台、便携牵引装置、野外辅助支撑设备以及需要单侧随地形起伏的轮式机构中，尤其适合空间受限、上部载荷较轻但对通过性有要求的场景。

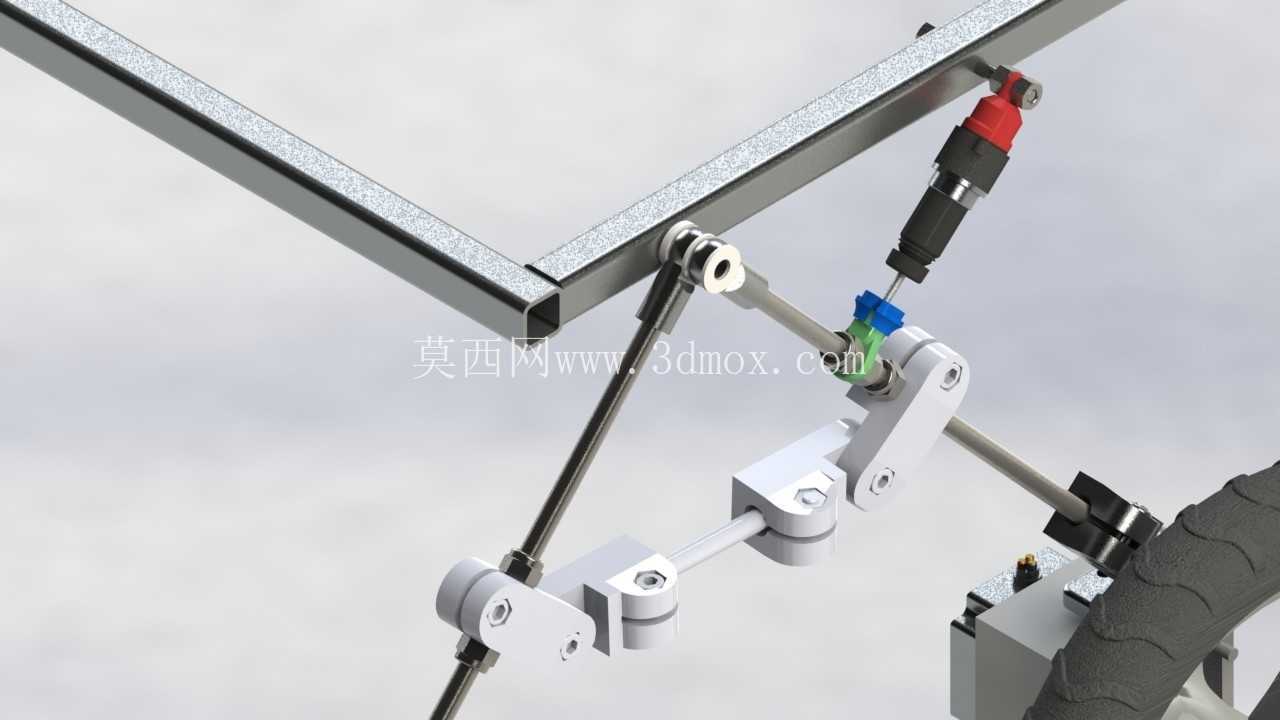

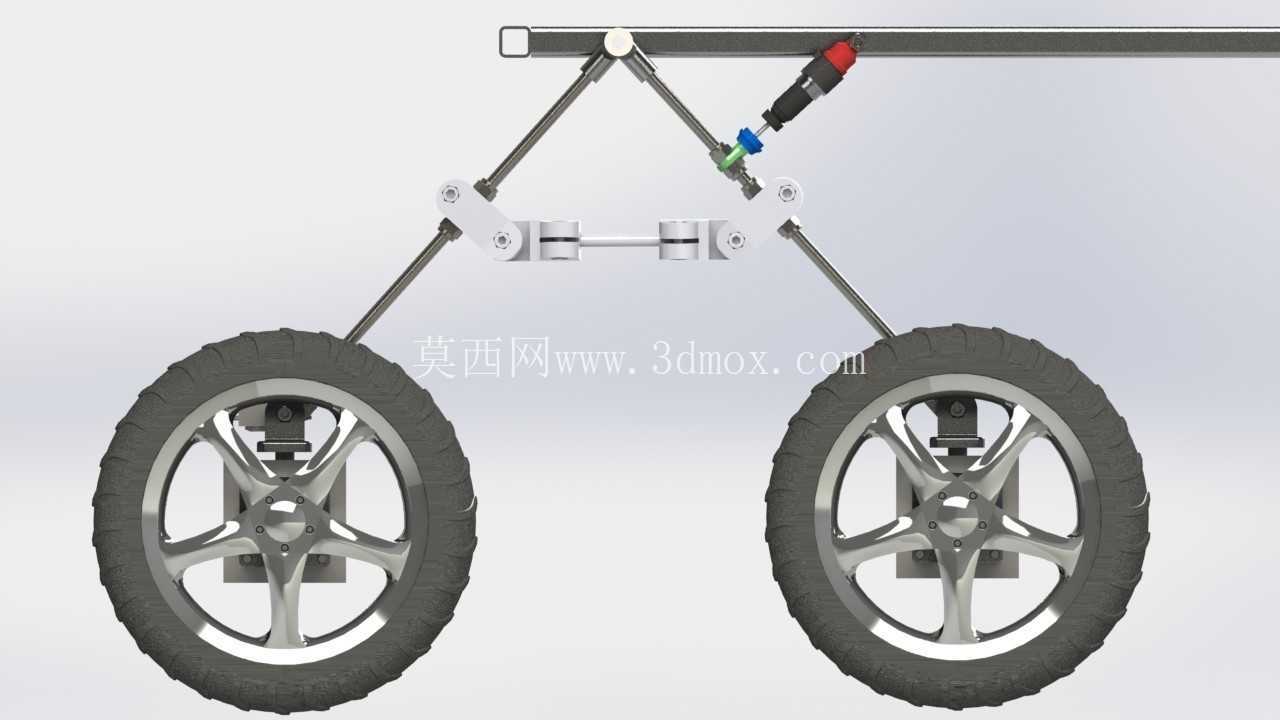

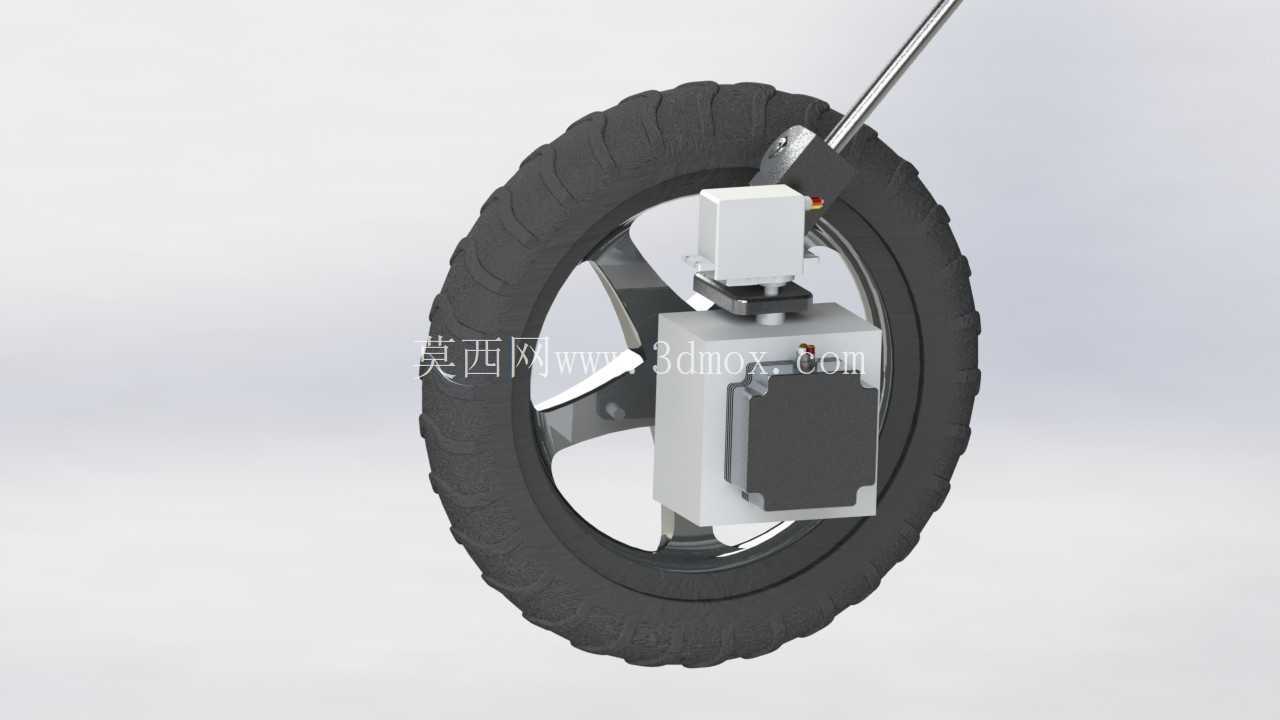

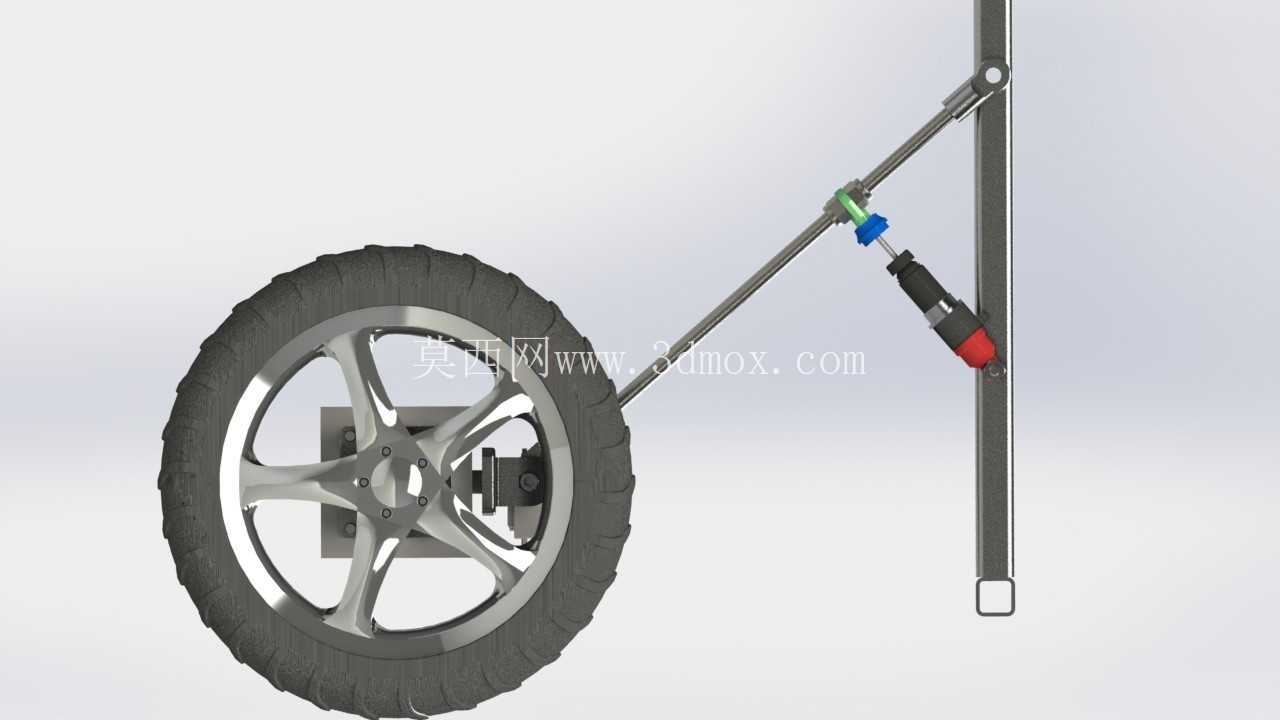

　　从功能上看，轮组承担滚动行走和垂向支承，轮毂内部预留轴承与轴系安装位置，轮侧支架通过紧固件与活动连杆连接；立杆作为上部设备的安装基准，下端设置方形端头，可与底盘框架、立柱套筒或其他承载结构配合；斜向连杆并非单纯装饰件，而是决定轮心运动轨迹的关键约束。它把车轮的上下跳动转化为绕铰接点的弧线运动，使轮胎在缓冲过程中保持相对稳定的姿态，减少横向偏摆。阻尼元件斜置在连杆与立杆之间，两端均采用铰接结构，能够随悬架压缩和伸张改变角度，从而在不同行程下持续提供阻力。

　　设计思路上，该概念更强调早期方案验证，而非直接定型加工。轮体选用大直径、宽断面轮胎，有利于跨越碎石、接缝、坡道和轻微障碍；轮毂采用多辐条造型，在保证视觉结构层次的同时，也为减重和制动、轴端附件布置预留空间。立杆与连杆均采用细长杆件形式，目的在于在有限包络内形成清晰的传力路径：地面载荷经轮胎、轮毂、轮轴、支架传递到活动连杆，再分流至阻尼元件和上部铰接点。这样的布局可以让冲击载荷沿杆件轴向和铰接点逐步释放，降低支架局部受弯过大的风险。

　　安装边界方面，轮心到立杆轴线之间需要保留足够的横向距离，以容纳连杆摆动、阻尼器伸缩和轮胎变形空间。立杆上部可作为设备框架的连接段，设计时应重点校核铰接孔位的同轴度、衬套长度以及螺栓预紧方向。若用于实际产品，轮轴处需配置轴承、隔套、锁紧件和防松结构；连杆两端铰接点应根据载荷频率选择滚动轴承、滑动衬套或球铰；阻尼元件则需根据整车重量、期望行程和地面条件确定安装长度、行程范围及阻尼特性。

　　在三维建模过程中，轮胎外轮廓、轮毂辐条、支架折弯面、杆件中心线和阻尼器两端球铰位置需要保持一致的装配关系。悬架运动校核不能只看静止状态，应模拟车轮上跳和下落时连杆与立杆、阻尼器与轮胎、支架与杆件之间的间隙，避免极限位置发生干涉。对于移动站类设备，还应结合上部质心位置判断侧倾趋势；若轮组位于设备外侧，立杆根部和连接法兰会承受较大弯矩，需增加补强板或扩大安装面。该概念结构直观呈现了单轮随动悬架的基本机械原理，可作为后续详细设计、杆件强度校核、减震件选型和轮式底盘方案迭代的基础。
