金属长尾夹办公文具夹持件结构

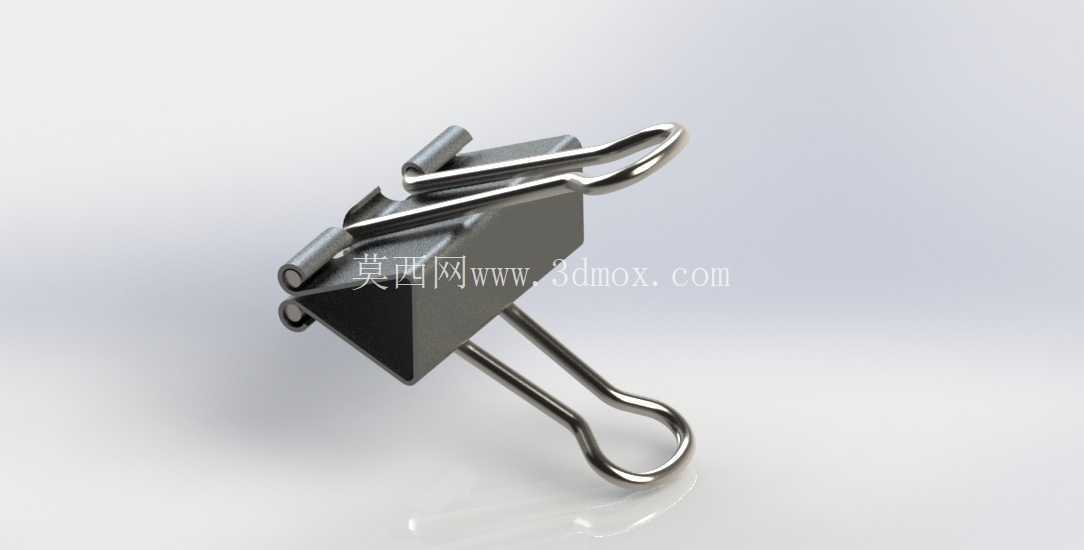

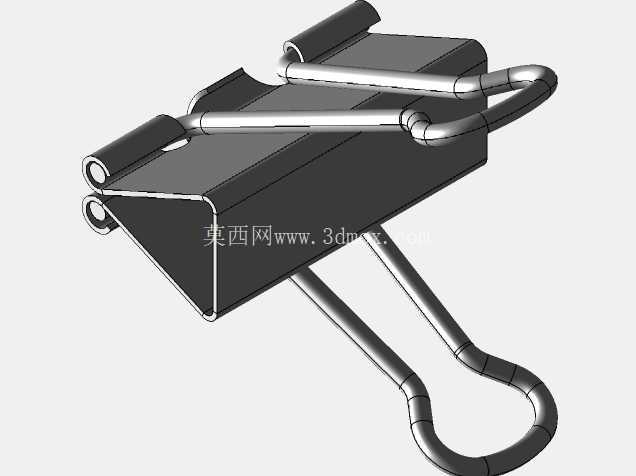

　　该三维结构围绕日常办公场景中高频使用的金属长尾夹持件展开，完整还原了夹体、弹性钢丝手柄与压合接触区域的装配关系。此类夹持件广泛出现在图纸资料整理、车间工艺文件归档、实验室样件临时固定、办公桌面票据收纳以及轻型物料标识牌夹持等场景中，虽然单件体积较小，但其结构涉及薄板折弯、钢丝成型、弹性变形和接触摩擦等多个机械设计要点，适合作为小型五金件结构练习、文具产品开发以及夹持机构原理分析的参考对象。

　　从实际用途看，长尾夹的核心功能是通过金属夹体对纸张、薄膜、薄纸板或轻型片状物料施加持续夹紧力。夹体部分采用近似梯形的对称折弯形态，两侧向上卷起形成圆筒状卷边，卷边内部容纳钢丝手柄的回转段。手柄受压时，两根钢丝围绕卷边轴线产生转动，并将外力传递到夹体开口端，使夹口张开；撤去外力后，夹体自身的弹性回复趋势使夹口闭合，从而形成稳定夹持。该模型对夹体背部的折边、侧面收窄形态以及夹口平直接触带均有体现，能够帮助设计者理解小型夹持件如何通过几何形状获得足够刚度，同时避免材料过度厚重。

　　结构设计上，夹体并非简单平板弯折，而是通过多次折弯形成具有截面惯性矩的盒状支撑。背部压痕和两侧折边提高了抗侧向张开变形的能力，夹口位置保留较窄的接触线，使夹紧压力集中在纸张边缘，减少松脱概率。钢丝手柄采用连续弯曲成型，前端穿入夹体卷边，下端形成环状握持区。手柄在张开状态和闭合状态下具有不同姿态：下压时环柄靠近夹体背部，使用者可通过较小行程获得较大开口；松开后环柄自然下垂，夹体进入夹持状态。该运动关系看似简单，却包含杠杆转动、弹性预紧、限位接触和人机操作行程等工程因素。

　　外形尺寸与安装边界方面，这类零件通常按照夹持容量划分规格，常见夹口宽度覆盖十几毫米至数十毫米，夹持纸张厚度随规格增大而增加。三维建模时需要重点控制夹口宽度、夹体高度、卷边中心距、钢丝线径、手柄环宽以及闭合状态下的整体外轮廓。若将其用于设备内部的临时压料机构，还需预留手柄下压空间，避免环柄与相邻挡板、导轨或护罩发生干涉；若用于文具套装或收纳盒设计，则应关注多个夹具并排摆放时的宽度间隔以及堆叠高度。夹口接触边缘应保持平直，不应存在明显翘曲，否则会降低有效夹持长度并造成局部压痕。

　　在建模思路上，可将产品拆分为金属夹体与两根对称钢丝手柄三类实体特征。夹体适合采用薄板折弯思路建立，先确定展开轮廓，再通过折弯、卷边和局部压型形成主体；钢丝件则以扫掠路径为核心，依据手柄转动轨迹建立中心线，并保证端部与卷边孔位同轴。装配关系中不宜将钢丝与卷边完全锁死，应保留旋转自由度，以便模拟夹口开合。接触分析时可重点观察夹口边缘压力分布、手柄开启角与夹口张开量之间的关系，以及夹体在反复开合过程中的应力集中区域。

　　该类小件对制造工艺也有较强代表性。夹体通常采用弹性金属薄板经冲压、折弯和卷边成型，钢丝手柄则通过线材弯曲完成，装配时将钢丝端部卡入卷边内，形成不易脱落的转动连接。表面处理可采用发黑、镀锌、喷涂或彩色包覆等方式，以提升防锈能力和外观识别性。对于结构设计者而言，该模型的价值不在于复杂曲面，而在于用极简零件实现可靠夹持功能：通过薄板截面提高弹性，通过卷边形成铰接，通过钢丝手柄放大力矩，再通过夹口线接触完成稳定摩擦固定。

　　在工程应用中，类似结构还可迁移到轻型快压夹具、标牌固定夹、线束临时整理夹、薄板定位压片等设计中。设计时需要根据被夹持物的厚度、表面硬度和允许压痕调整夹口宽度、接触面积及弹性力。若夹持对象较软，可在夹口增加护套或增大接触面积；若要求夹持力更大，则应提高夹体材料弹性、优化折弯角度并控制卷边间隙。整体来看，该模型完整呈现了小型金属夹持件的几何形态与运动逻辑，既可作为办公文具产品结构展示，也可用于理解薄板弹性件和钢丝成型件在机械设计中的基础应用。
