十字头防滑柄手动螺丝刀结构造型

　　这把手动螺丝刀的三维结构围绕日常装配、设备检修和产线辅助拧紧场景展开，批头端部采用十字槽配合形式，能够覆盖电子电器外壳紧固、小型机电设备面板安装、五金支架装配以及教学实训中常见的十字螺钉操作需求。工具整体由金属工作杆、十字批头、握持手柄和柄端过渡结构组成，各部分在建模时按照实际手持工具的比例关系处理，杆身细长而笔直，手柄直径明显大于杆径，既保证拧转时的力臂，也避免手部在施力过程中与金属杆发生干涉。

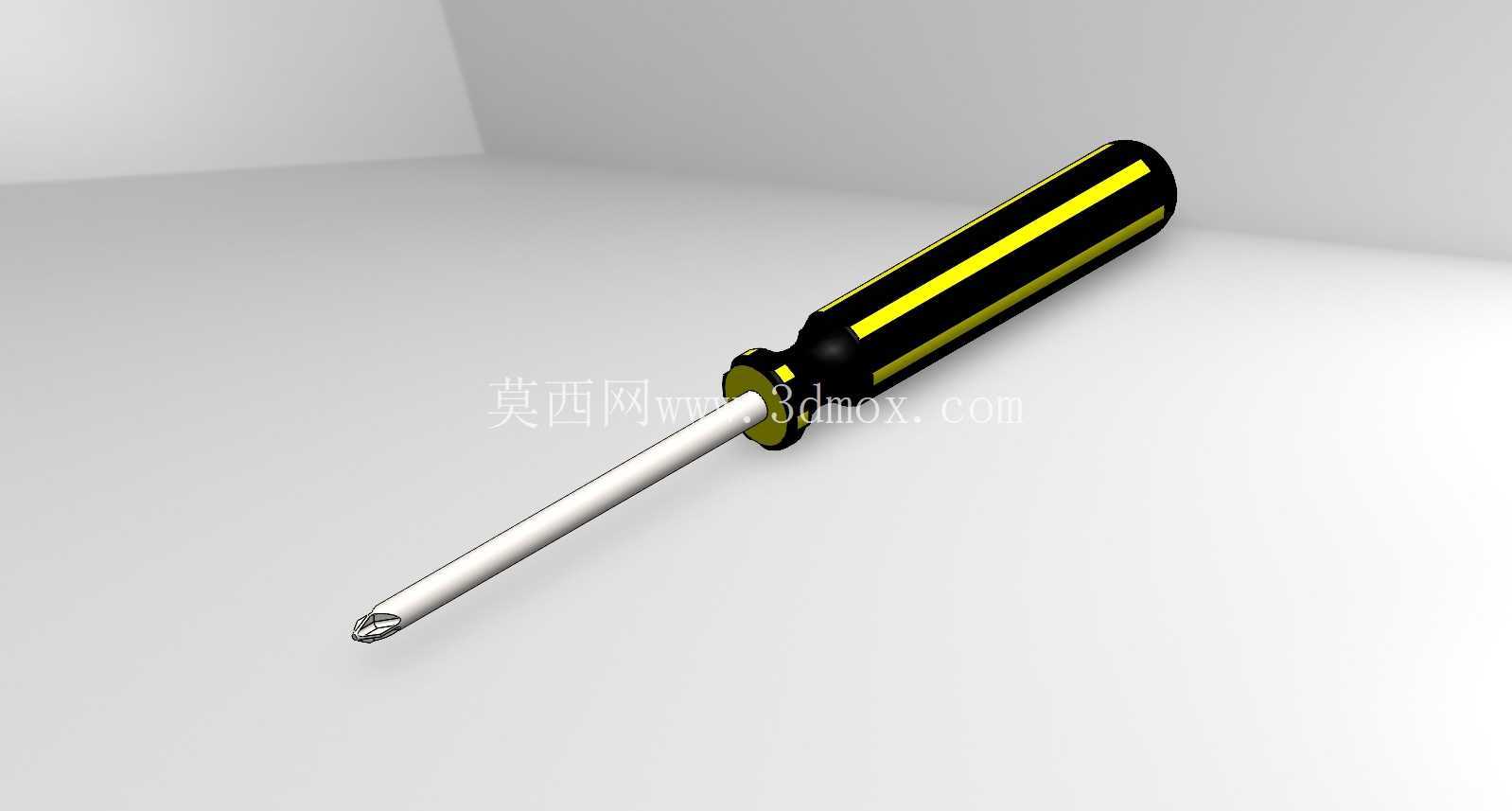

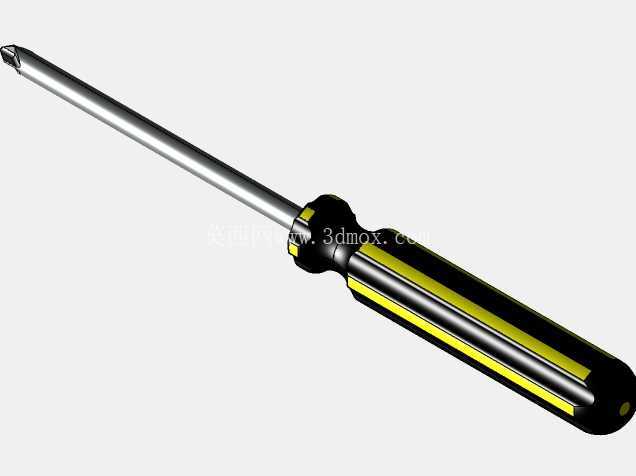

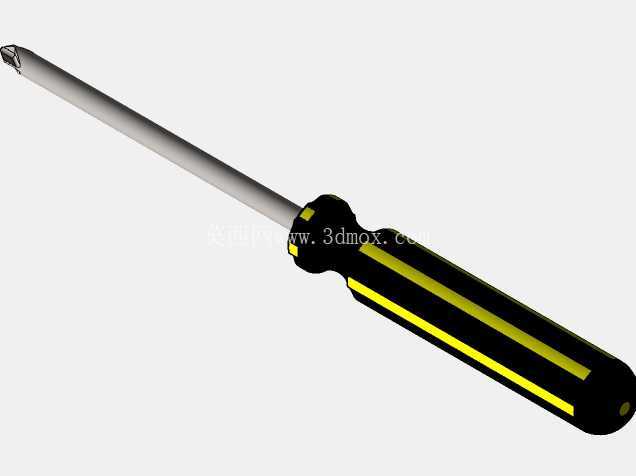

　　从受力路径看，操作人员旋转手柄时，扭矩通过手柄内腔与金属杆的配合段传递到杆身，再集中作用于十字批头与螺钉槽的接触区域。模型中手柄采用黑黄相间的长条造型，黄色筋条沿轴向分布，其作用不只是外观识别，更对应实际产品上的防滑区域：手掌出汗或沾染少量油污时，纵向凸起能够增加摩擦，减少拧转过程中的打滑。手柄靠近批头的一端设置收窄过渡颈，便于手指在精细操作时靠近杆身控制方向；尾端则做圆润封闭处理，防止长时间掌心施压时产生局部硌痛。

　　金属杆部分按圆柱光杆建模，表面不设置多余纹理，因为真实螺丝刀杆需要在狭小空间内顺利进出，过强的凸起会刮碰相邻零件。杆与手柄连接位置加入环形挡边和衬套式结构，模拟实际装配中金属杆插入塑料或橡塑手柄后的固定边界。该区域是扭矩传递的关键位置，若配合长度不足，长期承受较大拧紧力时容易出现杆部松动；因此在结构表达上，连接段不能只做简单贴合，而应体现插入深度、肩部限位和端面过渡。

　　十字批头位于杆身最前端，端头略收窄并形成与十字螺钉槽匹配的楔形轮廓。设计时需要关注批头与螺钉槽的对中性：尖端先进入槽底，两侧翼缘随后贴合槽壁，旋转时接触面尽量分布在槽口两侧，而不是集中在最脆弱的槽口边缘。若批头过度尖锐，容易在大力拧紧时划伤螺钉槽；若端部过厚，则无法完全沉入槽内，产生跳刀现象。该模型将批头端部处理成短锥过渡与十字刃口组合，能够较直观地表达手动螺丝刀与标准十字螺钉之间的配合关系。

　　外形尺寸方面，这类工具的使用边界主要由杆长、手柄直径和操作回转空间决定。杆身长度决定可触及深度，适合进入电器壳体、设备侧板或工装夹具内部；手柄长度则决定单次旋转的握持范围，过短会降低扭矩输出，过长又不利于在密集管线附近使用。模型中手柄占据工具后部约三分之一比例，金属杆向前延伸，形成典型的细长工具轮廓。在设备布局校核中，若将其放入装配场景，应重点检查杆身周围是否有导线、端子排、相邻螺钉头或钣金折弯边阻挡；在垂直向下拧紧时，还要预留手掌上下施力的空间，不能只按螺丝刀本体长度计算。

　　从维护和制造角度看，螺丝刀属于高频使用的通用五金工具，批头端部是最容易磨损的部位。杆部需要具备足够刚性，避免拧紧时弯曲；手柄材料则强调握持摩擦和耐油性。三维建模时，金属杆可按统一圆柱特征建立，再在前端通过拉伸、切除或旋转轮廓形成十字头；手柄适合用旋转体确定基本外形，再叠加纵向防滑条和局部凹槽。黄黑配色区域在结构上对应不同表面或包覆层，渲染时可通过材质差异表现橡塑握柄与金属杆的对比。

　　在实际检修工位上，这类螺丝刀常用于松开外壳螺钉、调整限位支架、紧固接线端子盖板以及拆装小型变压器、控制盒、传感器支架等部件。它不依赖气源或电源，取出即可操作，适合作为设备现场的基础辅助工具。模型的价值在于清楚呈现手动拧紧工具的人机关系：细长杆负责到达螺钉位置，十字头负责传递扭矩，防滑手柄负责手部施力，过渡颈负责精细控制。各段尺寸衔接合理，才能在狭小装配空间里既保证可达性，又减少螺钉槽损伤和手部滑脱风险。
